Double transmetteur pression différentelle 10 kPa | écran, VCC
Description du produit

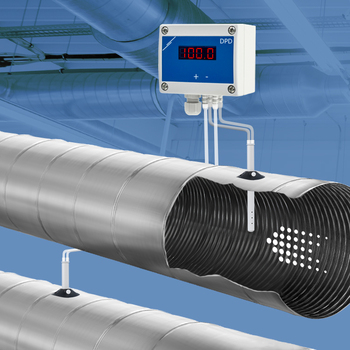

Ce transmetteur offre une large éventail de fonctionnalités pour la mesure et la surveillance du débit d'air. Il peut mesurer soit la pression différentielle soit le débit d'air volumique en utilisant ses deux entrées et peut également prendre des lectures de vitesse de l'air lorsqu'un ensemble de tubes de Pitot est connecté.
Par rapport aux sorties, le transmetteur offre une grande flexibilité de configuration grâce à deux sorties analogiques qui peuvent être réglées à 0-10 VDC, 0-20 mA, ou 0-100% PWM. Il est également possible d'utiliser la communication Modbus RTU afin d'ajuster et de surveiller à distance tous ses paramètres. Un afficheur LED à 7 segments intégré facilite la visualisation des mesures en temps réel.
D'habitude, ce transmetteur est utilisé pour surveiller le débit volumique de l'air soufflé et de l'air extrait dans les systèmes de ventilation ou les unités de traitement d'air (UTA), avec une plage de pression de 0 à 10 000 Pa. Il fonctionne sur une alimentation de 24 VDC.
Spécifications et descriptions supplémentaires
Que peut mesurer et calculer ce transmetteur ?

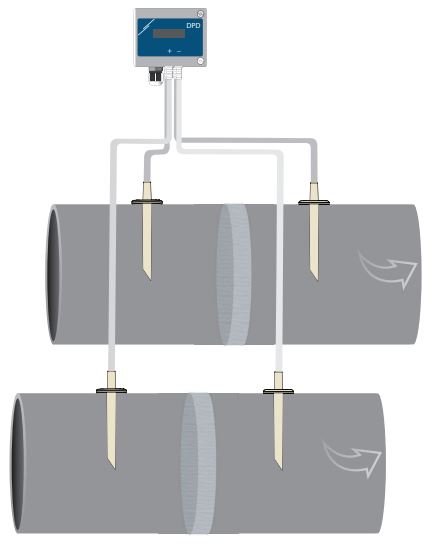

Le transmetteur de pression DPD (ou bien capteur) est capable de mesurer la pression différentielle en deux points de mesure distincts simultanément. Cette fonctionnalité permet aux utilisateurs de calculer soit le débit volumique d'air, soit la vitesse de l'air à la base des données mesurées.
Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, les utilisateurs peuvent se servir des kits de raccordement de type PSET-PVC-200 ou bien PSET-QF-200. Ces kits de raccordement fournissent les composants et les paramètres nécessaires pour déterminer avec précision le débit volumique d'air à la base des caractéristiques spécifiques du ventilateur utilisé. De plus, ces kits de raccordement peuvent également être utilisés pour mesurer la pression différentielle quand c'est nécessaire.
Afin de calculer le débit volumique d'air a la base de la section transversale de la gaine ou la vitesse de l'air, les utilisateurs peuvent se servir des kits de raccordement PSET-PTS-200 ou bien PSET-PTL-200. Ceux-ci facilitent le calcul du débit volumique d'air ou de la vitesse de l'air en fonction des dimensions de la section transversale de la gaine et de la vitesse de l'air mesurée.
En sélectionnant le kit de raccordement approprié en fonction des exigences spécifiques de l'application, les utilisateurs peuvent bien utiliser de manière efficace le transmetteur de pression DPD afin de mesurer et de calculer avec exactitude et précision le débit volumique d'air ou la vitesse de l'air dans les systèmes CVC.
Le transmetteur de pression DPD (ou bien capteur) est capable de mesurer la pression différentielle en deux points de mesure distincts simultanément. Cette fonctionnalité permet aux utilisateurs de calculer soit le débit volumique d'air, soit la vitesse de l'air à la base des données mesurées.
Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, les utilisateurs peuvent se servir des kits de raccordement de type PSET-PVC-200 ou bien PSET-QF-200. Ces kits de raccordement fournissent les composants et les paramètres nécessaires pour déterminer avec précision le débit volumique d'air à la base des caractéristiques spécifiques du ventilateur utilisé. De plus, ces kits de raccordement peuvent également être utilisés pour mesurer la pression différentielle quand c'est nécessaire.
Afin de calculer le débit volumique d'air a la base de la section transversale de la gaine ou la vitesse de l'air, les utilisateurs peuvent se servir des kits de raccordement PSET-PTS-200 ou bien PSET-PTL-200. Ceux-ci facilitent le calcul du débit volumique d'air ou de la vitesse de l'air en fonction des dimensions de la section transversale de la gaine et de la vitesse de l'air mesurée.
En sélectionnant le kit de raccordement approprié en fonction des exigences spécifiques de l'application, les utilisateurs peuvent bien utiliser de manière efficace le transmetteur de pression DPD afin de mesurer et de calculer avec exactitude et précision le débit volumique d'air ou la vitesse de l'air dans les systèmes CVC.
Comment les valeurs mesurées sont-elles affichées et transmises ?
Les valeurs mesurées sont transmises via les sorties analogiques et via la communication Modbus RTU. Les deux valeurs sont indiquées en alternance sur l'écran LED 7 segments. L'affichage peut être désactivé via Modbus RTU.
Les valeurs mesurées sont transmises via les sorties analogiques et via la communication Modbus RTU. Les deux valeurs sont indiquées en alternance sur l'écran LED 7 segments. L'affichage peut être désactivé via Modbus RTU.
Quelles sont les capacités des sorties analogiques et les réglages par défaut ?
Le transmetteur de pression DPD est équipé de deux sorties analogiques, chacune capable de transmettre de manière proportionnelle les valeurs mesurées de la pression différentielle, du débit d'air volumique, ou de la vitesse de l'air.
Par défaut, le transmetteur fonctionne dans une plage de 0 à 10 000 Pa, avec les sorties analogiques configurées pour transmettre 0 V à 0 Pa et 10 V à 10 000 Pa. Cette configuration par défaut assure la compatibilité avec les exigences de mesure standard. Cependant, les utilisateurs ont la flexibilité d'ajuster divers paramètres, y compris la plage de mesure, les types de sortie et d'autres réglages, via la communication Modbus RTU.
Quelles sont les applications clés et les options de connectivité ?
Le transmetteur de pression DPD offre la capacité de mesurer le débit d'air volumique en deux points de mesure distincts simultanément, ce qui le rend idéal pour surveiller le volume d'air soufflé et le volume d'air extrait dans divers systèmes, tels que les systèmes de ventilation ou les Unités de Récupération de Chaleur (URC). Cette fonctionnalité de double mesure permet une surveillance et un contrôle complets du flux d'air au sein de ces systèmes, facilitant un fonctionnement et une maintenance efficaces.
Le transmetteur de pression DPD offre la capacité de mesurer le débit d'air volumique en deux points de mesure distincts simultanément, ce qui le rend idéal pour surveiller le volume d'air soufflé et le volume d'air extrait dans divers systèmes, tels que les systèmes de ventilation ou les Unités de Récupération de Chaleur (URC). Cette fonctionnalité de double mesure permet une surveillance et un contrôle complets du flux d'air au sein de ces systèmes, facilitant un fonctionnement et une maintenance efficaces.
Ce transmetteur peut être connecté à Internet via une passerelle Internet Sentera. Cela rend possible l'enregistrement de données ou l'ajustement des paramètres à distance.
Quelles sont les exigences d'alimentation électrique et de câblage ?
Le bornier à vis facilite la connexion de la tension d'alimentation, des deux sorties et de la communication Modbus RTU. La tension d'alimentation requise est 24 VDC.
Le bornier à vis facilite la connexion de la tension d'alimentation, des deux sorties et de la communication Modbus RTU. La tension d'alimentation requise est 24 VDC.
Les bornes de masse de l'alimentation (V-) et de la sortie (GND) sont isolées en interne, nécessitant l'utilisation d'un câble à 4 fils pour le raccordement. La plupart des alimentations 24 VDC sont équipées de mesures de protection contre les courts-circuits, les surcharges et les surtensions, améliorant la sécurité et la fiabilité de l'installation. L'utilisation d'une tension d'alimentation 24 VDC améliore davantage la sécurité et la fiabilité de votre installation.
Quelles sont les caractéristiques physiques et de durabilité du transmetteur ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur offre une protection IP65 contre l'infiltration de saleté et d'eau. Ce transmetteur peut être monté au mur tant à l'intérieur qu'à l'extérieur.
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur offre une protection IP65 contre l'infiltration de saleté et d'eau. Ce transmetteur peut être monté au mur tant à l'intérieur qu'à l'extérieur.
