Control de presión diferencial con AC motor de inducción 110 - 240 VAC

Control de presión diferencial: 0 - 2.000 Pa, motor AC, regulable por

Agradecíamos mucho sus comentarios sobre este producto (véase más abajo). Para nosotros será un placer conocer su opinión.

Cód. artículo VF0DPODRV001

Corriente stock 0 U.

Plazo de entrega de la fábrica 4 Semana(s)

Próxima llegada 04/07/2025 - 10 U.

Descripción de solución

¿Cómo se puede mantener una presión constante, incluso en caso de filtros de aire contaminados? ¿Cómo se puede garantizar un caudal de aire constante incluso en caso de varios factores? La presión diferencial (Pa), el volumen de flujo (m³/hr) o la velocidad de aire (m/s) se pueden ajustar a través de la comunicación Modbus RTU. La velocidad del ventilador AC se controlará para mantener constante una de estas magnitudes. La tensión de alimentación de 24 VDC aumentará la seguridad de su instalación eléctrica, gracias a la protección contra sobrecarga y sobretensión. Si el motor tiene termocontactos, (protección TK o sensor de temperatura integrado en sus devanados), se garantizará un monitoreo continuo, que permitirá proteger el motor de sobrecalentamiento. Esta solución de control se ha diseñado para motores monofásicos, regulables por tensión, cuyo amperaje máximo no supera 2,5 A.

Documentos

Descripción esquemática

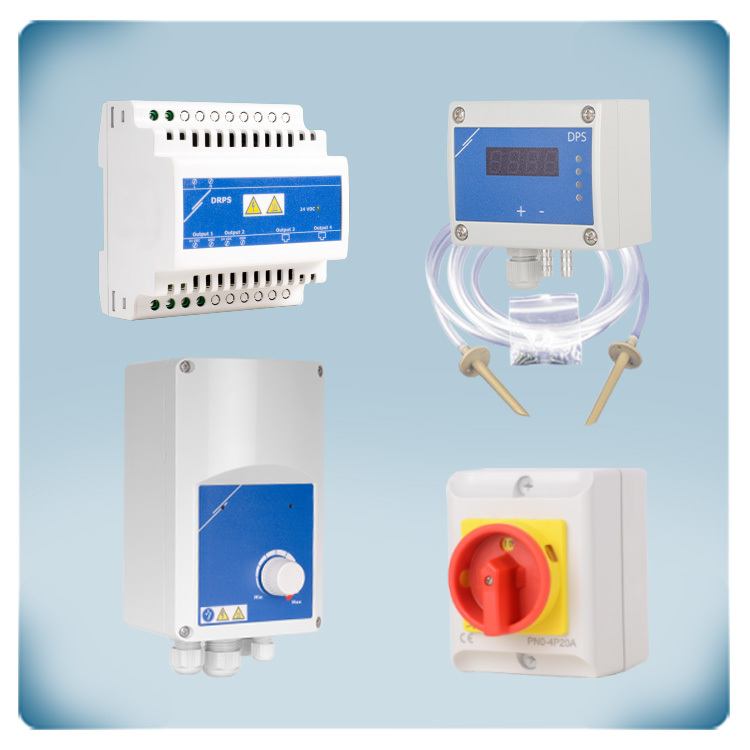

Componentes de esta solución

Cód. artículo

Cantidad

Descripción

VFSC9-25-FC

1 U.

Controlador de velocidad de ventilador con modulación por ancho de pulsos - PWM), basado en la tecnología de variación de frecuencia. Tensión de alimentación: 110-240 VAC / 50-60 Hz, Imax 2,5 A. Señal de start-stop a través de una entrada digital. Señal de regulación de la velocidad de ventilador a través de una entrada analógica / con señal de modulación (0-10 VDC / 0-20 mA / PWM) o a través de la comunicación Modbus RTU. Adecuado para regulación de la velocidad de motores de inducción monofásicos.

DPSPF-2K0 -2

1 U.

Este es controlador de presión diferencial. Este dispositivo controla la presión diferencial o el volumen de flujo de aire. También es posible controlar la velocidad de aire mediante el uso de un kit de conexión con Tubo de Pitot PSET-PTS-200. Su pantalla LED de 4 dígitos con 7 segmentos visualiza los valores medidos y el estado de funcionamiento. La salida analógica puede controlar ventiladores EC, variadores de frecuencia y reguladores de velocidad de ventiladores AC. El tipo de salida es elegible: 0-10 VDC / 0-20 mA / 0-100% PWM. La aplicación típica de este controlador es garantizar el flujo constante de aire fresco. El punto de ajuste - setpoint de presión diferencial y los otros parámetros se pueden regular a través de la comunicación Modbus RTU. La tensión de alimemtación es 24 VDC. Su rango de medición es de 0 a 2.000 Pa.

DRPS8-24-40

1 U.

Esta es fuente de alimentación 24 VDC - 40 W para montaje en carril DIN, que tiene dos conectores RJ45 y bloque de terminales para conexión de la tensión de salida. La tensión de entrada es: 85-264 VAC / 50-60 Hz. Este dispositivo es compatibles con Power over Modbus o PoM y posee un amplio rango de tensión de salida.

PSET-PVC-200

1 U.

Kit de conexión para medición de presión diferencial. Contiene: 2 toberas plásticas (ABS) (L 66.6 mm, D 6 mm) con manguera de PVC flexible y transparente (L 2.0 m). Presión máxima de funcionamiento: 10 kPa.

EME5-20-2111

1 U.

Este es interruptor-seccionador de mantenimiento y seguridad para uso en aplicaciones industriales. El mecanismo de conmutación se encuentra en una caja con grado de protección IP65. La capacidad de interrupción es: 20 A (AC21A) o 3 kW (AC3), 2 polos y 1x NO y 1x NC contacto auxiliar. Código del fabricante: Kripal UKPN1-2P20A/11
