Variador de frecuencia con botones de control | 30 A | 7,5 kW | IP66
Descripción de producto

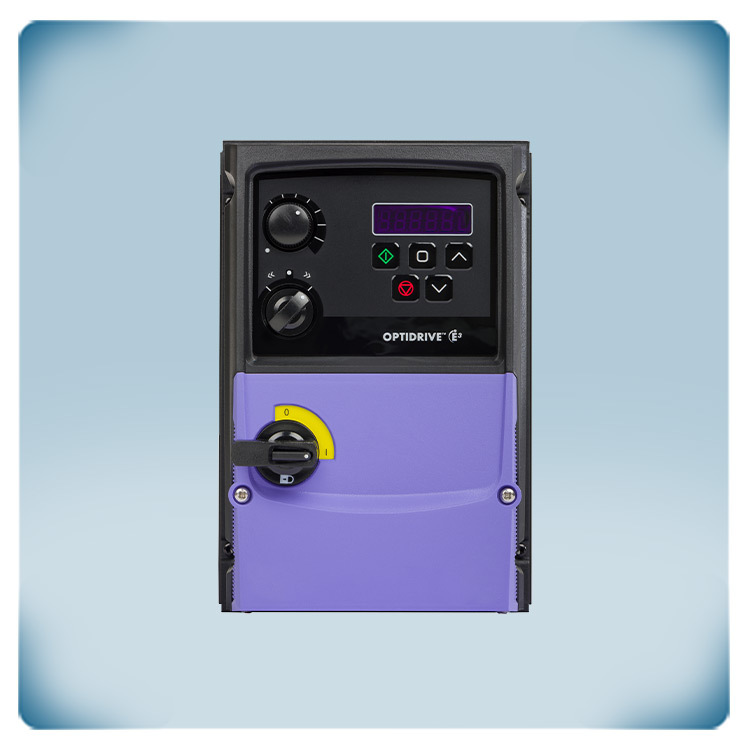

Variador de frecuencia con potenciómetro incorporado, interruptor de marcha-paro y seccionador de red. Controla ventiladores o bombas centrífugas con motores trifásicos de 230 voltios en aplicaciones HVAC.
Este variador de frecuencia requiere una alimentación trifásica de 230 voltios.
La corriente máxima (combinada) del motor es de 30 A. Este variador controla varios tipos de motores trifásicos de 230 voltios, por ejemplo: IE3, IE4, de imanes permanentes, brushless DC o de reluctancia síncrona.
Este variador puede controlarse completamente mediante los botones integrados en el panel frontal. Basta con cablear el variador, girar el potenciómetro incorporado y el motor empezará a funcionar.
La carcasa es hermética al polvo y apta para lavado a presión. Ofrece protección IP66 contra la entrada de suciedad y agua. El disipador de calor es resistente a la corrosión. El filtro EMC integrado es de Clase C1.
Código del fabricante: ODE-3-420300-3F4B
Documentos
Especificaciones y descripción adicionales
La combinación de un variador de frecuencia alimentado por corriente trifásica y un motor trifásico es generalmente más eficiente y práctica en comparación con una variante monofásica. Un voltaje de red de 230 voltios trifásicos no es tan común en instalaciones industriales, sino más bien en entornos residenciales. Esto hace que este variador de frecuencia sea extremadamente adecuado para controlar ventiladores o bombas en aplicaciones HVAC. Además, los interruptores de control integrados eliminan la necesidad de configuración y hacen que este variador sea extremadamente fácil de usar. Después de la instalación, este variador de frecuencia está listo para su uso inmediato.
¿Qué controles integrados tiene el variador de frecuencia?

Este variador de frecuencia tiene un potenciómetro incorporado para seleccionar la velocidad óptima del motor. El motor puede ser activado o desactivado (en sentido hacia adelante o hacia atrás) mediante un interruptor de 3 posiciones. Un motor estándar puede ser controlado casi de inmediato mediante estos dos controles. También cuenta con un interruptor principal incorporado. Durante el mantenimiento, se puede desconectar la alimentación eléctrica mediante el seccionador con una posición OFF bloqueable. Con un candado opcional, se puede crear una situación segura que garantice condiciones de trabajo seguras.
¿Qué hace que la carcasa sea fiable?
La carcasa de montaje en pared está diseñada para proteger la electrónica en entornos agresivos y también en aplicaciones al aire libre. Ofrece protección IP66 contra la entrada de agua, suciedad y contaminantes. Esto permite instalar este variador de frecuencia directamente en la instalación, incluso en aplicaciones de lavado a presión. El disipador de calor es resistente a la corrosión. Todo esto elimina la necesidad de un armario eléctrico. Sin embargo, se recomienda proteger el dispositivo contra la nieve y la luz solar directa.
¿Cuál es la tecnología detrás del control óptimo del motor?
Los variadores de frecuencia controlan el voltaje y la frecuencia del motor mediante una tecnología llamada modulación por ancho de pulsos (PWM). Esta tecnología convierte la tensión de CA suministrada en tensión de CC. Un variador de frecuencia tiene un bus de CC, que actúa como un depósito intermedio de energía. Este depósito se alimenta tanto del voltaje de entrada (a través del rectificador) como de la energía regenerativa que retorna desde el motor durante el frenado. Esta tensión de CC se convierte nuevamente en una especie de tensión alterna mediante IGBTs. Los IGBTs (Transistores Bipolares de Puerta Aislada) son transistores bipolares con una compuerta aislada que pueden conmutar corrientes eléctricas elevadas a alta velocidad. Gracias al control inteligente de los IGBTs, se pueden controlar tanto el voltaje como la frecuencia del motor. Esto permite un control óptimo del motor y un funcionamiento energéticamente eficiente. Este variador de frecuencia requiere una alimentación trifásica de 230 voltios. Controla motores de inducción trifásicos estándar de 230 voltios IE2, IE3 e IE4. Además, también puede controlar motores de imanes permanentes, motores brushless DC y motores de reluctancia síncrona.
¿Cuál es la función principal del filtro EMC integrado?
Una desventaja del conmutado de alta frecuencia de los IGBTs es que contaminan la red eléctrica con señales de interferencia de armónicos superiores, lo que se conoce como contaminación EMC. Para minimizar esta contaminación, se ha incorporado de serie un filtro EMC de clase C1. Este bloquea la contaminación y reduce las interferencias con otros dispositivos electrónicos instalados en las cercanías. Sin embargo, el filtro EMC por sí solo no es suficiente para eliminar todas las interferencias. Además del filtro EMC, se requiere una instalación y cableado correctos para minimizar las interferencias. Los cables de potencia siempre deben estar separados de los cables de señal y red.
