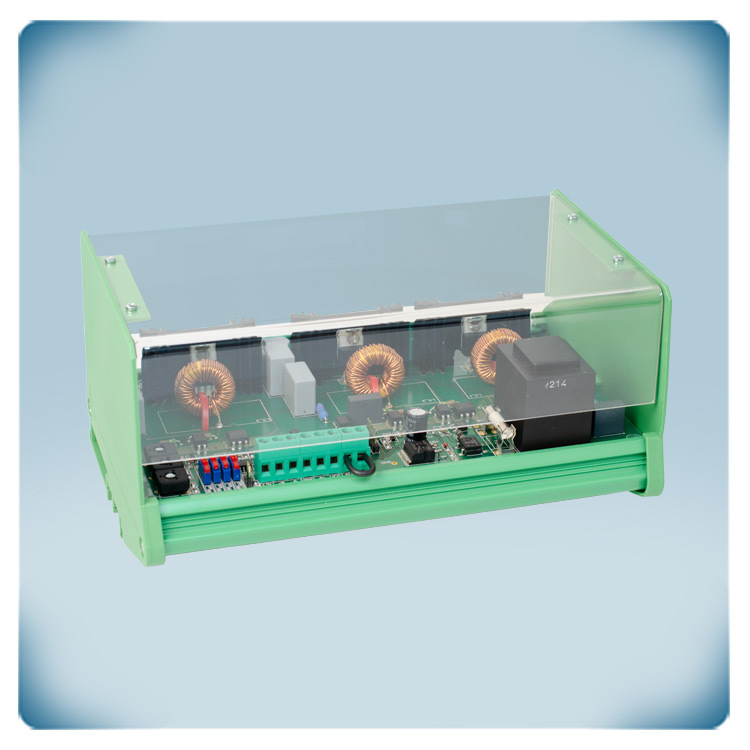

.webp "Електронен регулатор за вентилатори 400 V")

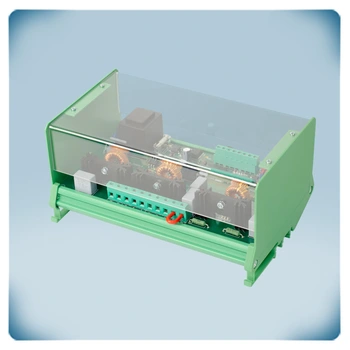

.webp "Електронен регулатор за трифазни вентилатори 400 V")

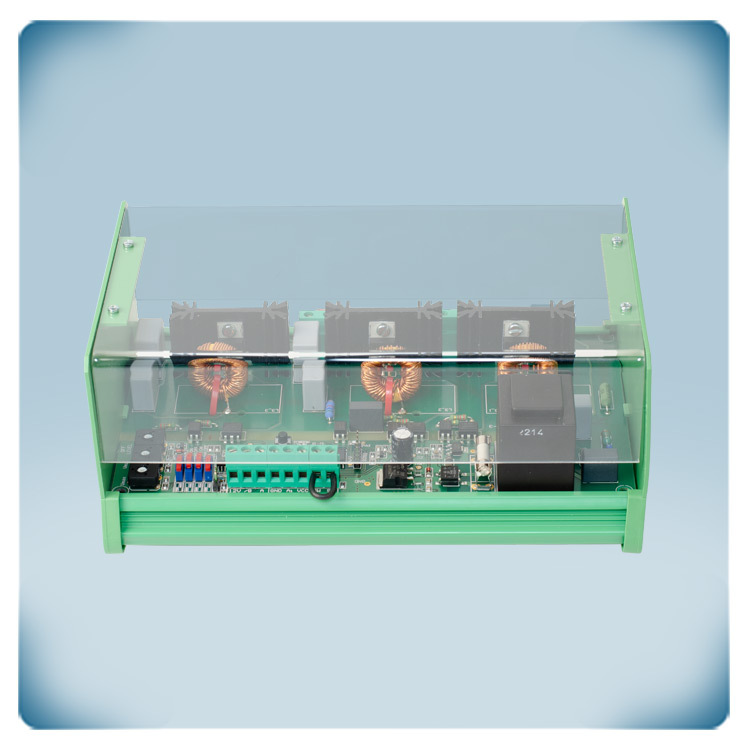

.webp "Електронен регулатор за трифазни вентилатори 400 волта")

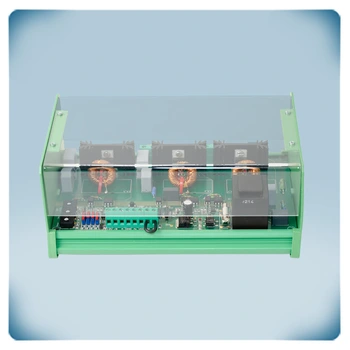

.webp "Трифазен електронен регулатор за вентилатори 400 V")

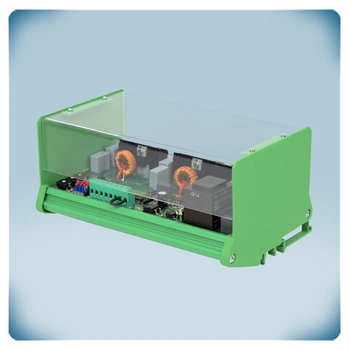

.webp "Трифазен електронен регулатор за трифазни вентилатори 400 волта")
EО декларация за съответствие
400V електронен регулатор на обороти | DIN шина | 3 A
Описание на продукта
Регулаторът на обороти за вентилатори е с аналогов вход, защита срещу прегряване на мотора и може да бъде монтира върху DIN шина. Предназначен е за управление на 400 в. вентилатори, като общият максимален ток на мотора трябва да бъде 3 А.
Моторът ще се изключи в случай на прегряване благодарение на функцията за ТК мониторинг, като аларменият изход ще се активира също. Моторът може да бъде активиран или деактивиран с помощта на допълнителен превключвател, който е свързан към цифровия вход, а чрез вътрешните тримери можете да настроите скоростта на висока или ниска.
Вида на аналоговия вход може да бъде избран чрез джъмпер или чрез комуникацията по Modbus RTU (0-10 V или 0-20 mA). Чрез комуникацията по Modbus RTU можете да изберете „плавен“ или „бърз“ старт, както и различните режими на работа. Когато мотора е изключен, нерегулируемият изход остава активен.
Захранващото напрежение е 3x 400 VAC, като скоростта на АС вентилатора се регулира чрез промяна на напрежението на двигателя чрез фазово регулиране на ъгъла (технология Triac).
Допълнителни спецификации и описание
Аналогов вход
Желаната скорост на вентилатора може да се настрои чрез сигнала на аналоговия вход. Този аналогов сигнал може да бъде от 0-10 V или от 0-20 mA. Този аналогов вход може да бъде в режим увеличаване или намаляване. В режим увеличаване, аналоговия сигнал е с минимална стойност (0 V), а моторът ще работи на ниска скорост. Когато аналоговият сигнал е с максимална стойност (10 V), моторът ще работи с висока скорост. Режима на работа е обърнат в режим намаляване. В случай че няма наличен сигнал от 0 до 10 V, можете да свържете допълнителен 10 KOhm потенциометър чрез вграденото 12 VDC захранващо напрежение.
Желаната скорост на вентилатора може да се настрои чрез сигнала на аналоговия вход. Този аналогов сигнал може да бъде от 0-10 V или от 0-20 mA. Този аналогов вход може да бъде в режим увеличаване или намаляване. В режим увеличаване, аналоговия сигнал е с минимална стойност (0 V), а моторът ще работи на ниска скорост. Когато аналоговият сигнал е с максимална стойност (10 V), моторът ще работи с висока скорост. Режима на работа е обърнат в режим намаляване. В случай че няма наличен сигнал от 0 до 10 V, можете да свържете допълнителен 10 KOhm потенциометър чрез вграденото 12 VDC захранващо напрежение.
Дистанционно регулиране на скоростта
Двигателят може да се изключи или включи чрез допълнителен превключвател. Този превключвател може да се свърже към цифровия вход на регулатора на обороти.
Двигателят може да се изключи или включи чрез допълнителен превключвател. Този превключвател може да се свърже към цифровия вход на регулатора на обороти.
Лесен за конфигуриране
Настройките по подразбиране на този регулатор са подходящи за повечето приложения. Ако е необходимо, настройките могат да се променят чрез комуникацията по Modbus RTU или DIP превключвател и вътрешни тримери.
Настройките по подразбиране на този регулатор са подходящи за повечето приложения. Ако е необходимо, настройките могат да се променят чрез комуникацията по Modbus RTU или DIP превключвател и вътрешни тримери.
Подходящ за монтаж върху DIN шина
Корпусът на устройството го прави подходящ за монтаж върху DIN шина и е със степен на защита IP20 срещу проникване на замърсители, прах и влага. Пластмасовият корпус предоставя защита срещу контакт с части по напрежение.
Корпусът на устройството го прави подходящ за монтаж върху DIN шина и е със степен на защита IP20 срещу проникване на замърсители, прах и влага. Пластмасовият корпус предоставя защита срещу контакт с части по напрежение.
Защита срещу прегряване
Регулаторът TVSS може да проследява контактите за термална защита на мотора (ТК или термални контакти, които измерват температурата на моторните намотки). В случай на прегряване на мотора, тази функция ще изключи двигателя, за да се предотврати повреда. В случай че моторът не е оборудван с ТК контакти, свържете двете ТК клеми, за да симулирате нормална температура на двигателя.
Регулаторът TVSS може да проследява контактите за термална защита на мотора (ТК или термални контакти, които измерват температурата на моторните намотки). В случай на прегряване на мотора, тази функция ще изключи двигателя, за да се предотврати повреда. В случай че моторът не е оборудван с ТК контакти, свържете двете ТК клеми, за да симулирате нормална температура на двигателя.
