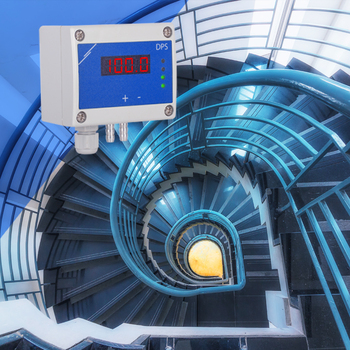

Регулатор за задвижка за клапа с дисплей 0-2000 Pa, AC-DC
Описание на продукта
Контролер на диференциално налягане с дисплей за задвижки на клапи. Захранващото напрежение е 24 VAC или 24 VDC. Работният обхват е от 0 до 2000 Pa.
Управление и обхват
Той контролира позицията на клапата, за да поддържа постоянно зададеното диференциално налягане или обемния дебит на въздуха. Управление на скоростта на въздуха също е възможно в комбинация с комплект за свързване с тръба на Пито: PSET-PTX.
Изход и настройка
Зададената стойност може да се регулира чрез комуникация по Modbus RTU. Аналоговият изход управлява задвижките на клапата. Типът на изхода може да се избира.
Индикация
Дисплеят визуализира актуалната стойност. Четирите LED индикатора осигуряват визуална информация за състоянието на устройството и контролираните стойности. Зададената стойност на диференциалното налягане и всички останали настройки могат да се регулират чрез Modbus RTU.
Допълнителни спецификации и описание
Какви са основните функции и измервания на регулаторите?
Серията регулатори DPSA-2 са предназначени за управление на задвижки за клапи, като те управляват позицията на клапата спрямо постоянно поддържаните измерени стойности на диференциалното налягане [Пa], като оперативният диапазон е от 0 до 1.000 Па. Също така можете управлявате позицията на клапата и спрямо измерените стойности на дебит [м³/ч] или скорост на въздуха [м/с]. Посредством свързването на комплект от съединителни ПВЦ елементи тип PSET-PVC-200 или PSET-QF-200 можете да регулирате дебита на въздуха на база стойностите на измереният К-фактор на вентилатора, като същият комплект в комбинация с регулатора DPSA-2 можете да използвате за регулиране параметрите на диференциалното налягане. С помощта на комплект от съединителни елементи тип PSET-PTS-200 или PSET-PTL-200 можете да регулирате дебита на въздуха спрямо измерените стойности на скоростта [м/с] или стойностите на напречното сечение на въздуховода. Зададените параметри можете да настройвате или променяте посредством комуникацията по Modbus RTU.
В ОВиК индустрията, задвижките за клапи се използват за регулиране на потока на въздуха във въздуховоди или цялостни вентилационни системи. Посредством директното управление на тези задвижки, регулаторите за диференциално налягане управляват отварянето или затварянето на клапите спрямо отчетените промени в налягането. Тази опция позволява на регулаторите да контролират бързо и прецизно въздушния поток, за да поддържат зададените стойности на диференциално налягане в системата. Това повишава ефективността на запазването на оптимален баланс на циркулацията на въздуха в ОВиК системите.
Какво представлява пропорционално-интегралното управление?
Пропорционално-интегралното управление с функция против насищане (anti-windup) предоставя възможност за директно и прецизно управление на задвижващи механизми за въздушни клапи спрямо измерените стойности на диференциалното налягане. Благодарение на този тип управление можете да променяте или настройвате типа изход спрямо отчетените разлики между зададената стойност и измерената такава, докато anti-windup функцията предотвратява надвишаването или екстремното понижаване на заданието.
Какви визуални индикации предоставя устройството?
Благодарение на вградения седемсегментен LED дисплей съвсем ясно и прецизно можете да проследявате измерените параметри на диференциално налягане, поток или скорост на въздуха, както и работният статус на устройството. Зеленият, червеният и жълтият светодиод също са предназначени за визуализация на измерените параметри, като зеленият LED1 индикатор светва, когато измерените стойности на налягането са в зададеният диапазон, зеленият LED2 индикатор светва, когато измерената стойност е между минималната и максималната стойност, при която се активира предупредителен сигнал, жълтият LED3 индикатор светва, когато измерената стойност (на налягането, обема или скоростта на въздуха) е под минималната или над максималната стойност, при която се активира предупредителен сигнал, а когато червеният LED4 индикатор светне, това означава, че измерената стойност е под или над зададеният диапазон на измерване.
Как работи устройството?
-G версията от серията регулатори DPSA-2 има един аналогов изход, като посредством въпросният изход можете да управлявате задвижващи механизми за клапи на база измерената стойност на диференциално налягане, поток или скорост на въздуха. Позицията на клапата следва да се настрои по такъв начин, че измерената стойност да е равна на зададената такава, която можете да настроите благодарение на комуникацията по Modbus RTU. Типа изход може да настройва посредством протокола за комуникация 3SModbus: 0-10 VDC / 0-20 мA / 0-100 % ШИМ.
Как се осъществява свързването на устройството?
Захранващото напрежение, аналоговият изход и Modbus RTU комуникацията могат да бъдат свързани посредством клемореда с пружинни клеми, като този тип свързване елиминира нуждата от рутинна поддръжка и гарантира надеждно свързване на здрави или усукани двойки проводници. Захранващото напрежение е 24 VAC или 24 VDC, което е типично напрежение подходящо за 3-проводниково свързване. Заземителните клеми на изхода (GND) и захранващото напрежение (V-) са вътрешно свързани. С цел безопасна работа на устройството се уверете, че общата маса на други устройства не се захранва с правотоково захранващо напрежение.
От какви материали е изработен корпусът?
Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94), като материалът е устойчив на пожар, удари , изключително здрав и предоставя възможност устройството да бъде монтирано на стена или подобна гладка повърхност. Щуцерите за свързване на кабелите са изработени от висококачествен алуминий. Пластмасата, от която е направен корпусът на регулатора, е със степен на защита IP65, за да предпази електрониката на устройството Ви от евентуално проникване на прах или влага. Всички монтажни работи трябва да се извършват в съответствие с действащите местни наредби за устройство на електрическите уредби и мрежи, както и действащите правилници за здраве и безопасност при работа в електрически уредби.
