Контролер за електрически нагревател

Артикулен код AH2C1-6
GTIN 0.540.100.300.002.1
Интрастат номер 90.25.19.00
Категория Регулатори за електрически нагреватели
Текуща наличност на стока 1 Бр.
Фабрично време за изпълнение 4 Седмица(и)

Описание на продукта

Серията контролери AH2C1 са предназначени за прецизно управление и регулиране скоростта на еднофазни 230-волтови и трифазни 400-волтови електронагреватели, като същевременно регулаторите осигуряват и оптимална ефективност на отопляне.

За по-точно измерване на температурата в помещенията, свържете сонда за измерване на температурата PT500, като така ще успявате лесно и прецизно да проследявате и променяте зададените параметри на температурата.

Регулаторите AH2C1 използват технология ТРИАК с времепропорционално управление с цел осигуряване на прецизно регулиране на нагревателя. Въпросната технология предоставя ефективна работа на отоплителната система чрез промяна на подаденото захранване на база зададената в настройките температура.

Благодарение на вградения потенциометър можете лесно и удобно да промените или настроите заданието на температурата, като допълнително можете да свържете потенциометър, посредством който можете да променяте температурата, независимо от разстоянието.

Регулаторът е снабден с два цифрови входа за гъвкаво управление на скоростта на електронагревателите, като единият позволява дистанционно включване или изключване на двигателя, което от своя страна предоставя изключително удобно управление на двигатаеля от отделно устройство или система. Другият вход предоставя опция за превключване между дневен или нощен режим на работа на нагревателите, давайки възможност за прецизно адаптиране към различни условия на околната среда през цялото денонощие.

С максимален капацитет на резистивно натоварване от 3.2 kW за еднофазен 230 VAC или 6 kW за двуфазен двигател 400 VAC, този контролер може да се справи с широк диапазон от изисквания за отлично отопление на помещенията.

Допълнителни спецификации и описание



Как работи устройството?

Електронагревателите преобръщат електрическата енергия в свеж топъл въздух, чрез който се отоплят различните помещения в сградите. Регулаторите за електронагреватели от серия AH2C1 проследяват измерените стойности на температурата в помещенията и променят подаваното към електродвигателя напрежение до промяна на температурата до зададените стойности. Регулаторът използва сонда за измерване на температурата PT500 в помещенията, като тя следва да се инсталира в зони, където е необходимо константно проследяване и поддържане на желаната температура. Устройството Ви предоставя възможност за настройка на желаната от Вас температура посредством използването на вградения потенциометър, като прилага алгоритъм за управление, за да изправни разликите между измерената температура и зададената такава. На база тези разлики, регулаторът установява дали е нужно допълнително отопление или не. В случай че измерената температура е по-ниска от зададената такава, регулаторът веднага ще активира нагревателя и ще настрои подаваното напрежение към него с цел генериране на повече топлина и вдигане на температурата в помещенията.

ТРИАК технология

Регулаторите от серия AH2C1 използват ТРИАК технология с времепропорционално управление, като това е типичен метод за регулиране на подаденото захранващо напрежение към електронагревателите или други резистивни товари на база зададената стойност на измерване на температурата. Чрез промяна във времето, през което протича напрежение през всеки един цикъл на променливотоковата вълна, регулаторът успява да промени мощността, подадена към товара. TRIAC (Триод за променлив ток) е вид електронен превключвател, който може да управлява потока на захранването в двете посоки на електрическата верига. Той има ролята на реле, позволявайки на контролера да включва и изключва мощността към нагревателния елемент бързо и прецизно.

При времепропорционалното управление, TRIAC се използва за включване и изключване на мощността към нагревателя на периоди. Продължителността на времето, през което мощността е включена се променя, за да се достигне желаната температура. Например, ако зададената температура е по-ниска от измерената такава, следва да бъде подавана мощност за по-кратък период от време, намалявайки общата мощност, подадена към нагревателя. Обратно, ако зададената температура е по-висока, следва да бъде подавана по-голямо количество мощност за по-дълъг период от време.

Контрол и мониторинг на температурата в помещенията през цялото денонощие

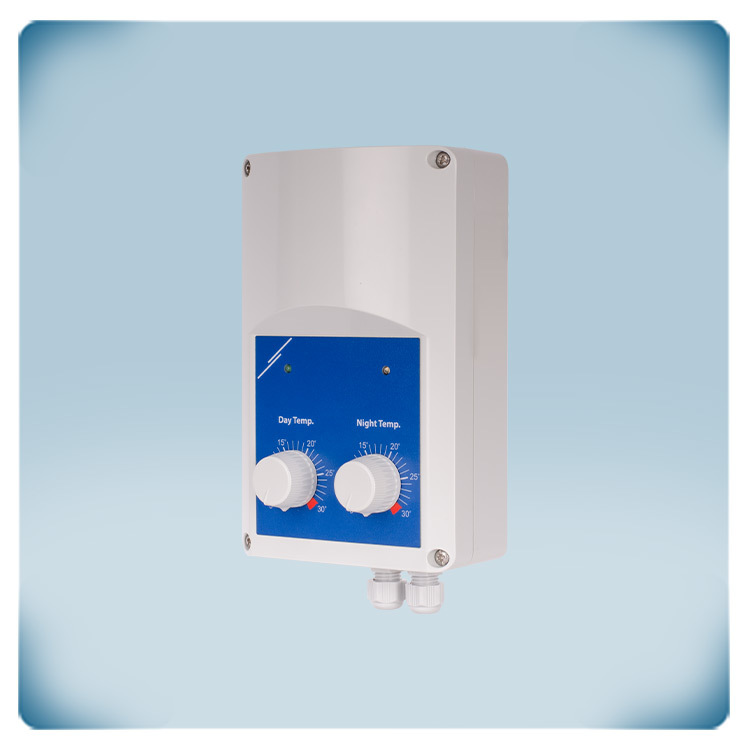

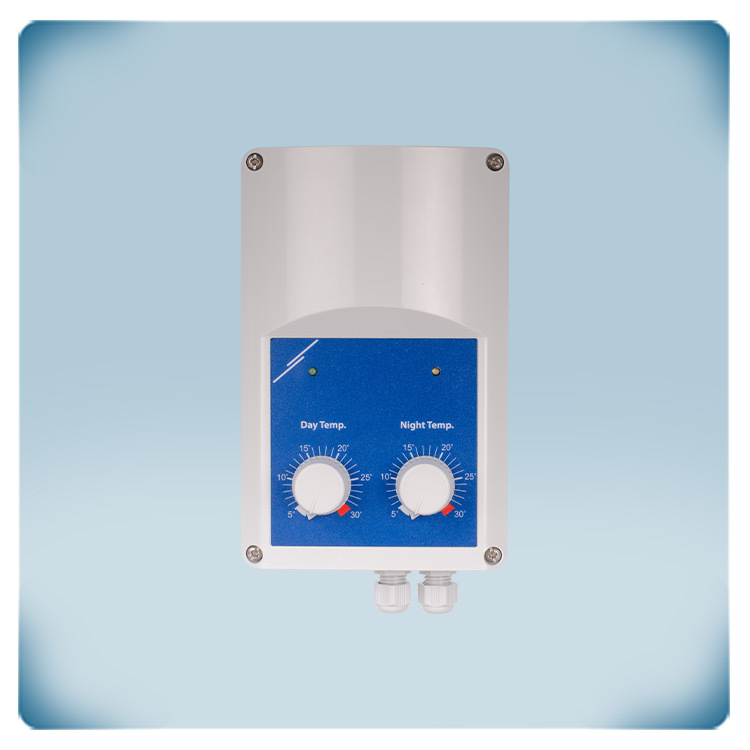

Зададените стойности на температурата през деня или нощта могат да се настройват посредством вградените два потенциометъра върху предния корпус на устройството. Чрез цифровият изход можете да изберете желания от Вас режим на работа, съответно ден или нощ. В случай на необходимост, имате предоставена възможност за свързване на допълнителен потениометър с цел промяна на зададената температура от разстояние.

Свързване на температурна сонда PT500Controler for heating elemnets example

Регулаторите от серия AH2C1 изискват свързването на температурна сонда PT500 с цел точно измерване на температурата в помещенията.

Допълнителна отоплителна мощност

Електрическите нагреватели до 3,2 kW (еднофазни) и до 6 kW (двуфазни) следва да бъдат управлявани, като в случай на необходимост можете да свържете още един модул от серията регулатори посредством изхода (0-10 V или 0-20 мA), като то ще бъде инсталирано като подчинено устройство. Допълнително монтираните нагреватели се управляват синхронно.

Главно или подчинено устройство

Серията регулатори AH2C1 могат да се инсталират във вентилационната система и като Главни, и като подчинени устройства, като режимите на работа на устройствата се задават посреством Modbus Holding регистър 13 или в случай, че не използвате комуникацията по Modbus, можете да настроите режимите посредством външен тример. В зависимост от избрания режим на работа и предназначението на регулатора, регулаторът следва да бъде свързан към допълнително устройство с цел управление на електронагревателите.

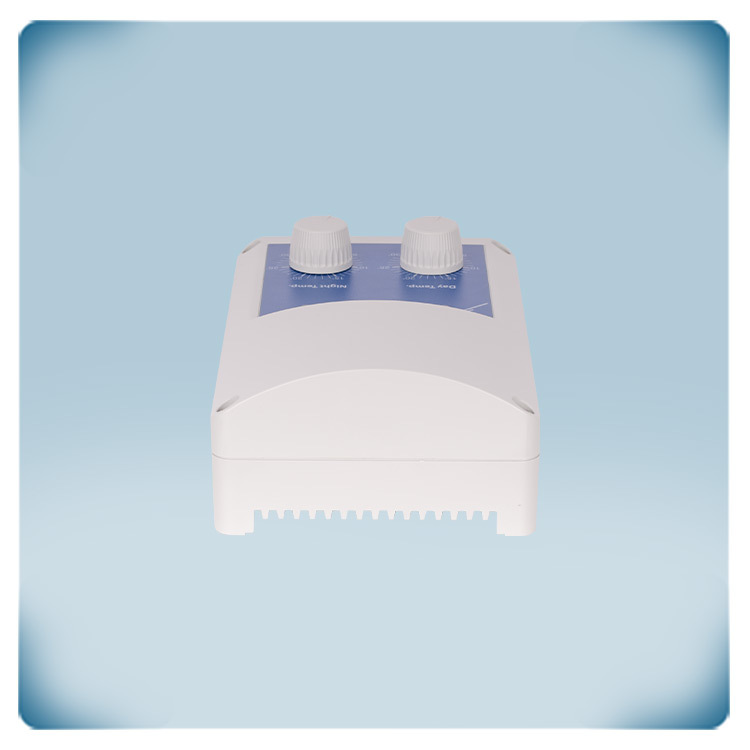

Здрав корпус

Корпусът на изделието е изработен от висококачествена пластмаса тип r-ABS VO (UL94), като материалът е със степен на защита IP54 срещу евентуално проникване на прах или влага в електрониката на изделието. Благодарение на уникалния си здрав корпус, изделието е устойчиво на пожар или удари.
