З яких основних компонентів складається вентиляційна установка?

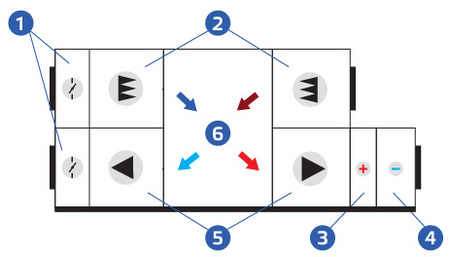

Основні частини припливно-витяжної установки (ВУ) показані на малюнку нижче. Цей малюнок буде використано як приклад, однак можливі й інші різні комбінації.
1. Повітряна заслінка
Повітряні заслінки призначені для регулювання повітряного потоку. Зазвичай вони встановлюються між вентиляційною установкою та зовнішнім джерелом повітря. У періоди, коли установка не працює, заслінки запобігають потраплянню зовнішнього повітря всередину установки. Вони створюють бар'єр від пилу, частинок, листя, комах і навіть дрібних птахів. Крім того, в холодну пору року повітряна заслінка слугує захистом від замерзання для нагрівальних спіралей, які використовують воду. Повітряні заслінки також є частиною рециркуляційних камер і пластинчастих рекуператорів, які детально описані далі. Приводи керують положенням заслінок. Електричні приводи заслінок є найпоширенішим типом приводів, що використовуються в кондиціонерах. Вони можуть управлятися за допомогою цифрового сигналу (увімкнення/вимкнення), аналогового сигналу (0-10В, 4-20мА) та за допомогою зв'язку Modbus. Sentera пропонує широкий асортимент перетворювачів сигналів для впровадження електричних заслінок в системи керування.

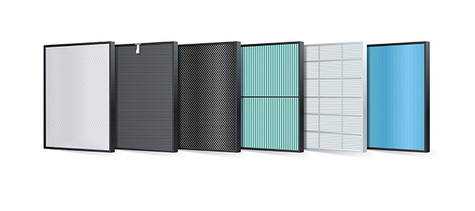

2. Фільтр
Як правило, фільтри відіграють ряд важливих ролей в системах AHU та HVAC. Відповідно до
європейських стандартів, існує 16 класів фільтрів від G1 до U16. Клас фільтра визначається відповідно до ефективності та розміру частинок. Остаточний вибір фільтра залежить від його застосування. Фільтри створюють здорове і комфортне середовище для людей, а також підтримують відповідні умови для технологічних процесів. Крім того, фільтри захищають саму припливно-витяжну установку, оскільки пил та інші забруднювачі негативно впливають на роботу деталей установки і навіть можуть призвести до їх виходу з ладу. Фільтри, встановлені у витяжних установках, запобігають забрудненню навколишнього середовища. Моніторинг стану фільтрів необхідний для своєчасного технічного обслуговування і підтримки загальної продуктивності та ефективності системи. Спеціально для цього Sentera пропонує різноманітні датчики та реле перепаду тиску.
Як правило, фільтри відіграють ряд важливих ролей в системах AHU та HVAC. Відповідно до
європейських стандартів, існує 16 класів фільтрів від G1 до U16. Клас фільтра визначається відповідно до ефективності та розміру частинок. Остаточний вибір фільтра залежить від його застосування. Фільтри створюють здорове і комфортне середовище для людей, а також підтримують відповідні умови для технологічних процесів. Крім того, фільтри захищають саму припливно-витяжну установку, оскільки пил та інші забруднювачі негативно впливають на роботу деталей установки і навіть можуть призвести до їх виходу з ладу. Фільтри, встановлені у витяжних установках, запобігають забрудненню навколишнього середовища. Моніторинг стану фільтрів необхідний для своєчасного технічного обслуговування і підтримки загальної продуктивності та ефективності системи. Спеціально для цього Sentera пропонує різноманітні датчики та реле перепаду тиску.3. Нагрівальний елемент
Нагрівальні елементи використовуються для підвищення температури повітря, що подається. За джерелом енергії розрізняють чотири основних типи нагрівальних елементів: рідинні, електричні, парові та газові нагрівальні елементи. Рідинні та електричні нагрівачі використовуються в більшості випадків, тоді як парові та газові нагрівачі широко застосовуються на заводах і промислових об'єктах, де в процесі виробництва використовується пара або газ.
Окрім різного джерела енергії, рідинні та електричні нагрівачі потребують власного обладнання для керування.
Нагрівальні елементи використовуються для підвищення температури повітря, що подається. За джерелом енергії розрізняють чотири основних типи нагрівальних елементів: рідинні, електричні, парові та газові нагрівальні елементи. Рідинні та електричні нагрівачі використовуються в більшості випадків, тоді як парові та газові нагрівачі широко застосовуються на заводах і промислових об'єктах, де в процесі виробництва використовується пара або газ.
Окрім різного джерела енергії, рідинні та електричні нагрівачі потребують власного обладнання для керування.
До обладнання для керування рідинними нагрівачами належать: насос, клапан, датчики температури та термостат.
Насос створює потік рідини в системі, в той час як клапан, керований приводом, регулює кількість теплоносія, що подається на нагрівальний елемент. Показання датчика температури в каналі передаються на контролер системи ОВіК, який визначає положення клапана. Поверхневі датчики температури та термостати захисту від замерзання є пристроями безпеки, які запобігають замерзанню рідини в трубах. Ви можете легко інтегрувати зовнішнє обладнання за допомогою перетворювачів Sentera. Крім того, частотні інвертори забезпечать регулювання швидкості насоса.Електричні калорифери керуються відповідно до показань датчика температури повітропроводу. Більшість нагрівачів мають кілька ступенів потужності. Вони вмикаються та вимикаються за допомогою цифрового або аналогового сигналу. Крім того, більшість електричних нагрівачів мають спеціальне вбудоване реле для захисту від перегріву. Sentera пропонує різноманітні перетворювачі сигналів для використання всіх вищезгаданих функцій у вашій системі керування.

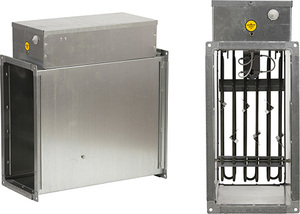

Зображення електричної нагрівальної спіралі для вентиляційної установки
Перегляньте наш розділ «Рішення для вентиляційних установок» для отримання додаткової інформації про принципи керування.
4. Охолоджувальні змійовики
Охолоджувальні змійовики використовуються для зниження температури повітря, що подається. Існує два основних типи охолоджувачів: рідинні та охолоджувачі прямого розширення (DX), також відомі як випарники. Вибір рідинного охолоджувача залежить від потреб замовника та особливостей його системи опалення, вентиляції та кондиціонування.
Обладнання для керування охолоджувальними змійовиками має свої унікальні особливості. Обидва типи змійовиків працюють за показаннями датчика в повітропроводі або приміщенні. Більшість наших датчиків температури також вимірюють відносну вологість. Це може бути корисно, якщо охолоджувальний змійовик призначений для роботи в якості осушувача.
Додаткове обладнання для керування рідинними охолоджувачами також включає в себе дво- або триходовий клапан. Електричний привід визначає положення клапана, що дає змогу регулювати потік охолоджувальної рідини до змійовика. Ще однією важливою частиною системи охолодження є охолоджувач, який подає теплоносій до змійовика.
Охолоджувальні змійовики використовуються для зниження температури повітря, що подається. Існує два основних типи охолоджувачів: рідинні та охолоджувачі прямого розширення (DX), також відомі як випарники. Вибір рідинного охолоджувача залежить від потреб замовника та особливостей його системи опалення, вентиляції та кондиціонування.
Додаткове обладнання для керування рідинними охолоджувачами також включає в себе дво- або триходовий клапан. Електричний привід визначає положення клапана, що дає змогу регулювати потік охолоджувальної рідини до змійовика. Ще однією важливою частиною системи охолодження є охолоджувач, який подає теплоносій до змійовика.

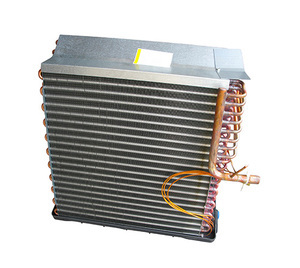

У DX-кулері використовується розширювальний клапан - пристрій, який контролює кількість холодоагенту, що подається у випарник. Існує два типи розширювальних клапанів: теплові та електричні. Термічні розширювальні клапани динамічно регулюють потік холодоагенту відповідно до температури холодоагенту, який виходить з випарника. Вони не мають жодних проводів. Електричні розширювальні клапани, навпаки, повинні отримувати сигнал від спеціального контролера, зазвичай інтегрованого в систему автоматизації компресорно-конденсаторного блоку, обов'язкової частини систем охолодження.
Підводячи підсумок, можна сказати, що все згадане обладнання для охолодження змійовиків може бути інтегроване в систему управління Sentera.
5. Вентилятор
Безсумнівно, вентилятор є найважливішою частиною вентиляційних установок і систем вентиляції. Вентилятори створюють повітряний потік і розподіляють його по повітроводах або в окремих зонах. Вентилятори складаються з двох основних частин - з центральної осі, навколо якої встановлені лопатки та двигуна. Допоміжними компонентами є шестерні, ремені, корпуси та багато іншого. Двигун має велике значення, оскільки він є керованим джерелом енергії для вентилятора. Існує два типи двигунів, які зазвичай використовуються з вентиляторами в AHU - AC і EC. Sentera пропонує обладнання для керування обома типами двигунів: електронні та трансформаторні регулятори швидкості, а також частотні інвертори сумісні з АС вентиляторами, тоді як ЕС вентилятори працюють з перемикачами та потенціометрами.
Безсумнівно, вентилятор є найважливішою частиною вентиляційних установок і систем вентиляції. Вентилятори створюють повітряний потік і розподіляють його по повітроводах або в окремих зонах. Вентилятори складаються з двох основних частин - з центральної осі, навколо якої встановлені лопатки та двигуна. Допоміжними компонентами є шестерні, ремені, корпуси та багато іншого. Двигун має велике значення, оскільки він є керованим джерелом енергії для вентилятора. Існує два типи двигунів, які зазвичай використовуються з вентиляторами в AHU - AC і EC. Sentera пропонує обладнання для керування обома типами двигунів: електронні та трансформаторні регулятори швидкості, а також частотні інвертори сумісні з АС вентиляторами, тоді як ЕС вентилятори працюють з перемикачами та потенціометрами.
ЕС-вентилятор AС-вентилятор
6. Блок рекуперації енергії та рециркуляційна камера
Теплообмінники з рекуперацією енергії типу "повітря-повітря" з'явилися у другій половині 20-го століття. З тих пір їх роль в індустрії ОВіК різко зросла. Причинами цього є постійне зростання цін на енергоносії та посилення стандартів. Існує три основні типи рекуператорів: пластинчастий рекуператор, роторний рекуператор і теплообмінник з рідинним теплоносієм. Крім того, рециркуляційні камери також розглядаються як спосіб обміну енергією між припливним і витяжним повітряними потоками. Ці способи мають різну ефективність, сферу застосування і принципи управління, а також допоміжне обладнання для автоматизації.
Теплообмінники з рекуперацією енергії типу "повітря-повітря" з'явилися у другій половині 20-го століття. З тих пір їх роль в індустрії ОВіК різко зросла. Причинами цього є постійне зростання цін на енергоносії та посилення стандартів. Існує три основні типи рекуператорів: пластинчастий рекуператор, роторний рекуператор і теплообмінник з рідинним теплоносієм. Крім того, рециркуляційні камери також розглядаються як спосіб обміну енергією між припливним і витяжним повітряними потоками. Ці способи мають різну ефективність, сферу застосування і принципи управління, а також допоміжне обладнання для автоматизації.
Пластинчастий рекуператор Теплообмінник з рідинним теплоносієм Роторний рекуператор
Висновок
Розуміння ключових компонентів центральної установки має важливе значення для правильного проектування та оптимізації роботи системи ОВіК. Кожен з цих компонентів відіграє вирішальну роль у забезпеченні ефективної роботи системи, підтримці якості повітря в приміщенні, яке вона обслуговує.
Як виробник передових рішень для керування центральними блоками, компанія Sentera прагне підвищити функціональність та ефективність вашої системи ОВіК.
Розуміння ключових компонентів центральної установки має важливе значення для правильного проектування та оптимізації роботи системи ОВіК. Кожен з цих компонентів відіграє вирішальну роль у забезпеченні ефективної роботи системи, підтримці якості повітря в приміщенні, яке вона обслуговує.
Як виробник передових рішень для керування центральними блоками, компанія Sentera прагне підвищити функціональність та ефективність вашої системи ОВіК.
