Аварійний вимикач з положенням ВИКЛ

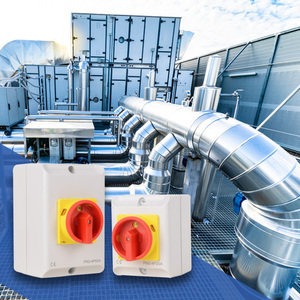

Роз'єднувачі та аварійні вимикачі двигунів серії EME5

Роз'єднувач, також відомий як ізоляційний вимикач, призначений для миттєвого відключення обладнання від електроенергії. Це робиться в першу чергу для забезпечення норм безпеки, особливо під час технічного обслуговування та ремонту.

Також такі роз'єднувачі примусово розривають електричні ланцюги, щоб своєчасно зупинити протікання струму в обладнанні, тому вони широко використовуються в різних промислових і заводських застосуваннях, наприклад для швидкої зупинки двигунів вентяляторів, конвеєрів, помп тощо. Під час роботи роз'єднувачі поєднуються з вимикачами із заземлювальними проводами, що додатково убезпечує від ураження струмом.

Вимикачі-роз'єднувачі серії EME5 знаходять застосування в різних галузях промисловості. Ці пристрої відомі своєю простотою установки, високим рівнем безпеки та надійності, низькими вимогами до технічного обслуговування завдяки міцній конструкції та додатковому блокуванню навісним замком, що виключає можливість випадкового або помилкового ввімкнення напруги.

Ізоляція компонентів обладнання від системи, що знаходиться під напругою, є найпростішою операцією вимикання (без навантаження). Ізоляція зазвичай необхідна для безпечного обслуговування, ремонту та заміни компонентів енергосистеми. Тільки після ізоляції людина може наблизитися до відповідного обладнання. Часто законодавством може бути встановлено вимогу про наявність видимого розриву між частинами, що знаходяться під напругою, та частинами, з якими можна працювати.

Ізоляційні вимикачі відключають двигуни та електричне обладнання

Ізоляційні вимикачі навантаження або аварійні роз'єднувачі є розподільним обладнанням, яке широко використовується на заводах, у комерційних та промислових умовах для розриву ланцюгів, ручного перемикання та ізоляції мережі живлення.

Вимикачі-роз'єднувачі, які часто називають ізоляторами живлення, використовуються для відключення електричного обладнання з метою ремонту та технічного обслуговування або в разі надзвичайної ситуації. Особливо при роботі з електрообладнанням високої потужності, перед початком будь-яких ремонтних або технічних робіт необхідно повністю розрядити електрику. Крім простого відключення електричного струму, роз'єднувач також допомагає відокремити різні компоненти в електричній системі.

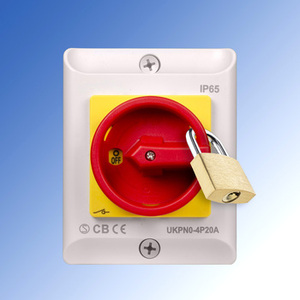

Принцип роботи вимикача-роз'єднувача є досить простим. Він відключає струм або джерело живлення, що полегшує та убезпечує виконання робіт з технічного обслуговування, перевірки та ремонту електриками, механіками або техніками. Зводячи до мінімуму ризики, пов'язані з механічними та електричними аваріями, вони сприяють створенню безпечного робочого середовища. Це особливо важливо під час проведення ремонтних та профілактичних робіт — в будь-який час вимикачі EME5 можна механічно зафіксувати в положенні «ВИМКНЕНО» за допомогою навісного замка.

Основне призначення EME5 полягає в тому, щоб виконувати функцію аварійних вимикачів. Отже, вони повинні бути легко впізнаваними, легкодоступними та постійно видимими для операторів. Саме тому ізоляційні вимикачі мають спеціальні кольори, щоб відповідати вимогам відповідних електричних стандартів та норм.

У наших будинках є простий вимикачі або електровилки для підключення електричного приладу до джерела живлення. Коли ми виймаємо кабель з розетки, прилад відключається від електромережі. На відміну від житлових приміщень, де відключення електровилки вимикає електроенергію одного приладу, промислові машини та обладнання взаємопов'язані і іноді мають вимикатися одночасно. У багатьох випадках для ремонту може знадобитися відключення одного пристрою, тоді як інші продовжують нормально функціонувати. Отже, у таких промислових сценаріях простого витягування вилки недостатньо. Саме тут стають у нагоді вимикачі EME5. Вони відключають електроенергію від приладу.

Як це працює?

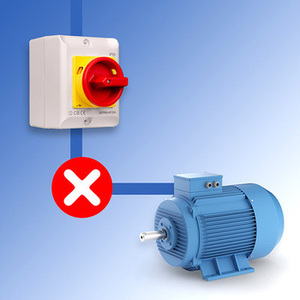

Основна функція ізоляційного вимикача полягає у відключенні електроенергії від навантаження (наприклад, двигуна). Вимикач містить дві металеві пластини, які можна роз'єднати (положення OFF) або з'єднати (положення ON) за допомогою поворотної ручки. Коли металеві пластини роз'єднані, електричний струм не може протікати.

Двигун є індуктивним навантаженням. Коли індуктивне навантаження раптово відключається від джерела живлення, електричний струм намагається продовжувати протікати. Це добре відоме явище — кожен бачив іскри в вимикачі світла, коли вимикають світло. Однак утворення іскор також несе ризик того, що металеві пластини вимикача зваряться між собою під дією сильного струму, який раптово протікає через них. Якщо контакти зварені через перевантаження струму, вимикач неможливо відкрити і перервати протікання електричного струму. Цей ризик існує у звичайних вимикачах, але не у вимикачах EME5! Ці аварійні вимикачі оснащені контактами безпеки з примусовим відкриванням. Навіть якщо ці контакти зварюються через надмірний струм, вони механічно розриваються (примусово відкриваються) завдяки спеціальному механізму. Самек тому вимикачі EME5 можуть використовуватися як надійні вимикачі аварійної зупинки обладнання.

Як вибрати правильний вимикач для мого проекту?

Електрична система з однофазним живленням 230 В може бути відключена від мережі за допомогою двополюсного вимикача. У таких установках необхідно перервати L і N. Однак у трифазних системах необхідно перервати 4 кабелі: L1, L2, L3 і N. Тому вимикачі для трифазних систем мають 4 полюси. У деяких випадках необхідний зворотний зв'язок про те, чи є вимикач активним чи ні. Такий зв'язок може бути забезпечений за допомогою допоміжного контакту. Цей контакт можна використовувати і для інших цілей, таких як закриття клапана тощо.

Асортимент вимикачів EME5 включає моделі з 2 або 4 полюсами і допоміжними контактами. Також важливо перевірити, чи може вимикач переривати максимальний струм. У разі сумнівів краще вибрати більш надійний тип.

Вимикачі-роз'єднувачі для однофазних навантажень мають 2 полюси.

Ми пропонуємо базову версію без допоміжного контакту для навантажень до 2,2 кВт і версію для навантажень до 3,0 кВт, яка має 1 допоміжний контакт NO і 1 допоміжний контакт NC.

Вимикачі-роз'єднувачі для 3-фазних навантажень мають 4 полюси.

Базова версія може перемикати навантаження до 3,7 кВт і не має допоміжних контактів. Інші 4-полюсні ізолюючі вимикачі перемикають навантаження до 5,5, 15 або 30 кВт. Вони мають 1 допоміжний контакт NO і 1 допоміжний контакт NC.
