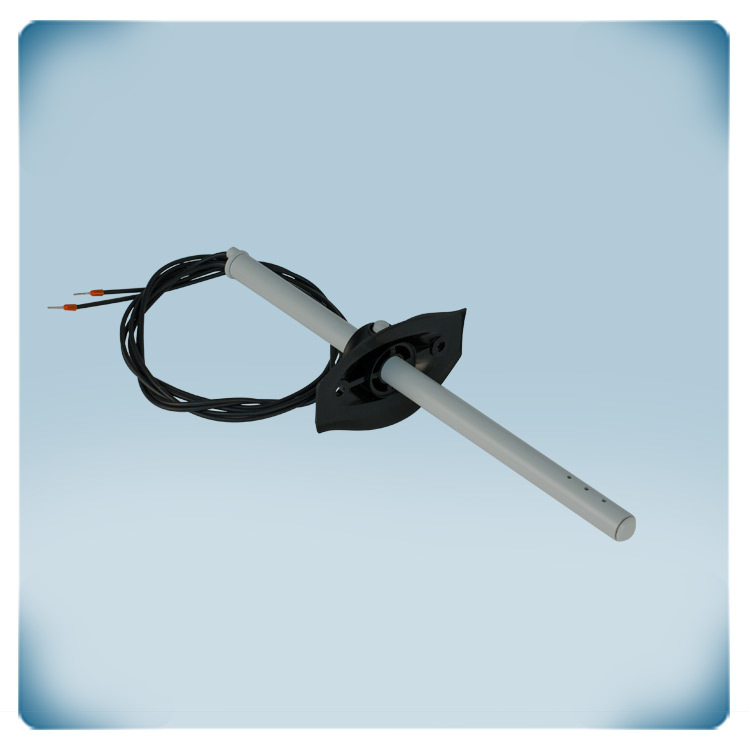

Пасивний, канальний датчик температури PT 500, L 150 мм.

Код товару TUTSN-P500-150
GTIN 0.540.100.301.710.4
Інтрастат 90.25.19.00
Категорія Пасивні датчики температури
Склад 13 Од. вим
Термін виробництва 4 Тиждень (і)

Опис продукту

Цей пасивний датчик температури для повітроводів з максимальним діаметром 300 мм. Датчик вбудований в пластикову трубку довжиною 150 мм.

Він вимірює температуру за допомогою платинового сенсорного елемента PT500. Цей сенсорний елемент має позитивний температурний коефіцієнт опору: при підвищенні температури опір зростає. При 0 °C опір становить 500 Ом.

►Характеристики
Температурний діапазон: -50—80 °C
Клас допуску згідно EN 60751: F0.3
Самонагрівання: ≤ 0,5 К / мВт в потоці повітря 1 м / с

►Кабелі
Довжина 1.0 м
Поперечний переріз: 0,5 мм2
Сила розтягування: < 5 N

►Умови експлуатації
Температура довкілля: -50—80 °C
Температура установки: > -5 °C
Відносна вологість: < 95 % rH (без конденсації)
Не корозійне, сухе середовище

Ступінь захисту IP30 (згідно EN 60529). Гарантія 2 роки з дати поставки.
RoHs Directive 2011/65/EU

Додаткові характеристики та опис


Як це працює?
Цей датчик температури вимірює температуру навколишнього середовища за допомогою платинового елемента (PT500). Цей сенсорний елемент має електричний опір 500 Ом при 0 ° C. Він має позитивний температурний коефіцієнт. Це означає, що опір зростає при підвищенні температури навколишнього середовища. Будь-який пристрій із входом для "пасивних датчиків температури PT500" може зчитувати виміряну температуру.

Як підключитися?
Чутливий елемент вбудований в корпусі пластмасової трубки. Довжина становить 1 м (2 x 0,5 мм²). При необхідності її можна продовжити. Чим більше довжина кабелю, тим вище вплив опору кабелю на показання виміру. Цей датчик не вимагає окремого джерела живлення.

Монтаж Пасивні канальні температурні датчики
Датчик встановлюється за допомогою гнучкого фланця на вентиляційні повітроводи. Фланець кріпиться за допомогою гвинтів, що входять у комплект. Отвір для датчика має бути від 13 мм до 17 мм. Для досягнення оптимальної продуктивності датчика рекомендуємо розташувати три вхідні отвори посередині діаметру каналу у напрямку повітряного потоку, таким чином, щоб повітря повністю проходило скрізь вхідні отвори під прямим кутом. Встановлюйте датчик в максимально сухій частині повітропроводу без турбулентності.

Датчик температури для повітропроводів
Елемент платинового датчика вбудований у корпус із пластикової трубки. Трубка має довжину 150 мм. Його можна встановлювати в повітропроводах максимальним діаметром 300 мм. Ступінь захисту IP30.
