Как лучше всего разместить датчики на вентиляционной установке?
Компания Sentera предлагает широкий спектр решений по управлению вентиляционными установками (AHU). Эти решения включают в себя различные датчики, часть из которых поставляется с предварительным подключением, однако некоторые изделия подключаются на месте. В этой статье мы подготовили лучшие практики и советы по установке наших наиболее распространенных решений.
Термостат защиты от замерзания
Термостат защиты от замерзания - важный компонент для вентиляционных установок (ВУ), особенно в холодном климате. Он предотвращает замерзание воды в змеевиках системы отопления, что в противном случае может привести к серьезным повреждениям. Постоянно контролируя температуру воздуха, выходящего из теплообменника, термостат обеспечивает своевременную реакцию системы на любое возможное падение температуры, которое может привести к замерзанию.

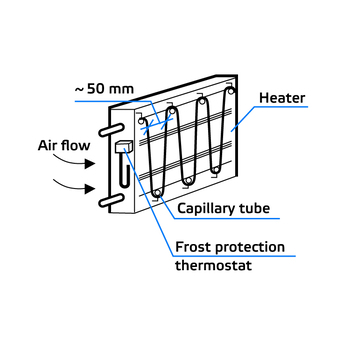

Термостат следует устанавливать сразу снизу нагревателя, чтобы он мог точно определять температуру воздуха, выходящего из теплообменника. Как правило, капиллярная трубка должна покрывать всю поверхность теплообменника, а петли должны располагаться через равные промежутки, обычно на расстоянии 50 мм друг от друга. Такое расстояние обеспечивает равномерное распределение температуры и предотвращает локальное замерзание. Прочно закрепите капиллярную трубку на змеевике, чтобы предотвратить любое движение, которое может привести к неточным показаниям температуры. Кроме того, следует избегать перегибов и резких изгибов капиллярной трубки, так как они могут нарушить ее функциональность.
Реле и датчики перепада давления
Измерение перепада давления воздуха в вентиляционн
Наиболее распространенными устройствами для измерения давления являются реле и датчики. Хотя реле давления дешевле, мы используем датчики в наших решениях по следующим причинам:ых установках чаще всего используется для контроля состояния фильтров или работы вентиляторов. Реже используется контроль состояния теплообменников (охладителей и рекуператоров) для предотвращения их обмерзания.
1) Снижение затрат на техническое обслуживание за счет увеличения срока службы фильтров и дистанционного мониторинга оборудования;
2) Снижение затрат на электроэнергию за счет точной индикации засорения фильтра;
Кроме того, реле давления срабатывают только тогда, когда измеренное значение превышает выбранное пороговое значение. Учитывая это, мы не можем использовать их для контроля вентиляторов, где для определения нормальной работы вентилятора необходим диапазон, а не одно значение.

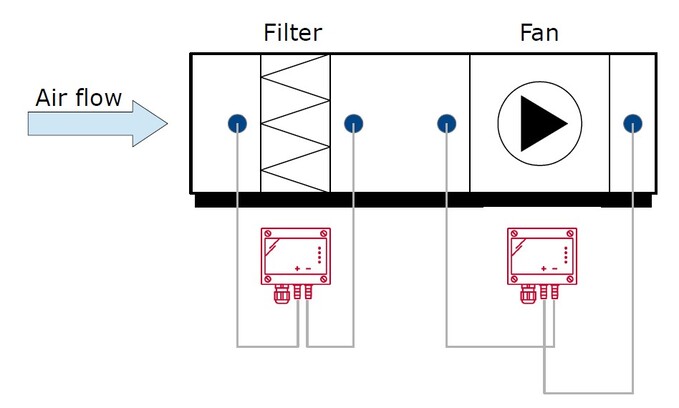

Типичные случаи установки показаны на рисунке ниже:

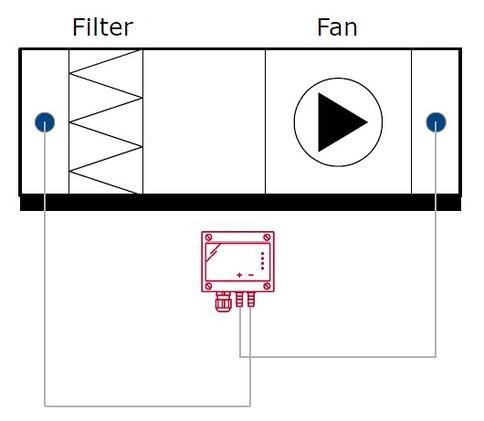

Мы настоятельно рекомендуем избегать следующей установки:
Такая установка неправильна по следующим причинам:
- Пользователи не смогут определить, что является причиной изменения перепада давления - загрязненный фильтр или неисправный вентилятор;
- В большинстве случаев между фильтром и вентилятором находится другое оборудование (например, теплообменники и/или рекуператоры). Однако фильтры - это элементы, которые являются наиболее вероятной причиной повышения перепада давления. Поэтому их следует контролировать отдельно. Тем самым мы убеждаемся, что повышение перепада давления может не являеться следствием серьезной проблемы.
- Пользователи не смогут определить, что является причиной изменения перепада давления - загрязненный фильтр или неисправный вентилятор;
- В большинстве случаев между фильтром и вентилятором находится другое оборудование (например, теплообменники и/или рекуператоры). Однако фильтры - это элементы, которые являются наиболее вероятной причиной повышения перепада давления. Поэтому их следует контролировать отдельно. Тем самым мы убеждаемся, что повышение перепада давления может не являеться следствием серьезной проблемы.
Монтаж зондов - это, пожалуй, самый ответственный момент во всем процессе установки датчиков. По возможности старайтесь, чтобы длина трубки не превышала двух метров. Прокладывайте трубки таким образом, чтобы избежать резких изгибов, перегибов или петель, так как они могут создавать ошибки перепада давления и потенциально задерживать конденсат или мусор, влияя на точность датчика. Используйте плавные, постепенные изгибы и закрепляйте трубки хомутами или кабельными стяжками, чтобы предотвратить движение и вибрацию, которые также могут повлиять на показания. Если показания кажутся неточными, проверьте наличие таких проблем, как утечка или засорение трубки или проблемы с электрическим подключением.
Датчики температуры и влажности
В решениях Sentera используется ряд датчиков температуры и влажности: наружные, комнатные, канальные и накладные. В большинстве случаев для кондиционеров мы используем канальные и накладные датчики.
Канальные датчики температуры и влажности используются для управления и мониторинга работы теплообменников, таких как нагреватели, охладители и рекуператоры. Эти датчики предоставляют данные в режиме реального времени, которые обеспечивают эффективную работу системы и поддерживают оптимальное качество воздуха в помещении. Чтобы добиться наилучших показаний, устанавливайте датчик в середине стенки воздуховода и не размещайте его в местах, где происходит стратификация воздуха. Лучше всего устанавливать датчик на расстоянии не менее 1,5 м в обе стороны от любых изгибов, заслонок, фильтров или других ограничений в воздуховоде, которые могут вызвать турбулентность или неравномерное распределение воздуха. Держите датчик вдали от мест, где он может подвергаться чрезмерным вибрациям, резким перепадам температуры или воздействию прямых солнечных лучей.
В решениях Sentera используется ряд датчиков температуры и влажности: наружные, комнатные, канальные и накладные. В большинстве случаев для кондиционеров мы используем канальные и накладные датчики.
Канальные датчики температуры и влажности используются для управления и мониторинга работы теплообменников, таких как нагреватели, охладители и рекуператоры. Эти датчики предоставляют данные в режиме реального времени, которые обеспечивают эффективную работу системы и поддерживают оптимальное качество воздуха в помещении. Чтобы добиться наилучших показаний, устанавливайте датчик в середине стенки воздуховода и не размещайте его в местах, где происходит стратификация воздуха. Лучше всего устанавливать датчик на расстоянии не менее 1,5 м в обе стороны от любых изгибов, заслонок, фильтров или других ограничений в воздуховоде, которые могут вызвать турбулентность или неравномерное распределение воздуха. Держите датчик вдали от мест, где он может подвергаться чрезмерным вибрациям, резким перепадам температуры или воздействию прямых солнечных лучей.
Поверхностные датчики температуры устанавливаются на обратном трубопроводе отопительного прибора для контроля температуры жидкости и обеспечения ее защиты от замерзания. Такой датчик должен быть установлен на прямом участке трубы, вдали от изгибов, клапанов и других помех, которые могут повлиять на показания температуры. Лучше всего устанавливать датчик температуры прямо на выходе из нагревательного змеевика. После установки датчика изолируйте трубу и датчик, чтобы избежать потерь тепла и предотвратить неточность показаний температуры. Кроме того, использование высококачественной термопасты между датчиком и трубой может улучшить теплопроводность и обеспечить более быстрое время отклика на изменение температуры.
Дополнительную информацию можно найти здесь и здесь.
Дополнительную информацию можно найти здесь и здесь.
