Из каких основных компонентов состоит вентиляционная установка?

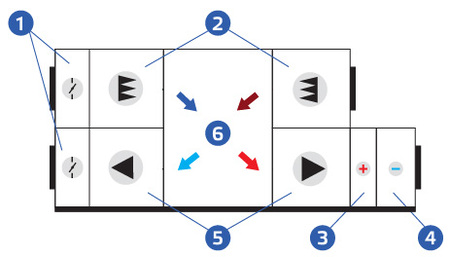

Основные части приточно-вытяжной установки (ВУ) показаны на рисунке ниже. Этот рисунок будет использован в качестве примера, однако возможны и другие различные комбинации.
1. Воздушная заслонка
Воздушные заслонки предназначены для регулирования воздушного потока. Обычно они устанавливаются между вентиляционной установкой и внешним источником воздуха. В периоды, когда установка не работает, заслонки предотвращают попадание наружного воздуха внутрь установки. Они создают барьер от пыли, частиц, листьев, насекомых и даже мелких птиц. Кроме того, в холодное время года воздушная заслонка служит защитой от замерзания для нагревательных спиралей, которые используют воду. Воздушные заслонки также являются частью рециркуляционных камер и пластинчатых рекуператоров, которые подробно описаны далее. Приводы управляют положением заслонок. Электрические приводы заслонок являются самым распространенным типом приводов, используемых в кондиционерах. Они могут управляться с помощью цифрового сигнала (включение/выключение), аналогового сигнала (0-10В, 4-20мА) и с помощью связи Modbus. Sentera предлагает широкий ассортимент преобразователей сигналов для внедрения электрических заслонок в системы управления.
2. Фильтр

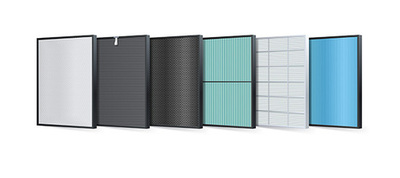

Как правило, фильтры играют ряд важных ролей в системах AHU и HVAC. Согласно европейским стандартам,
существует 16 классов фильтров от G1 до U16. Класс фильтра определяется в соответствии с эффективностью и размером частиц. Окончательный выбор фильтра зависит от его применения. Фильтры создают здоровую и комфортную среду для людей, а также поддерживают соответствующие условия для технологических процессов. Кроме того, фильтры защищают саму приточно-вытяжную установку, поскольку пыль и другие загрязнители негативно влияют на работу деталей установки и даже могут привести к их выходу из строя. Фильтры, установленные в вытяжных установках, предотвращают загрязнение окружающей среды. Мониторинг состояния фильтров необходим для своевременного технического обслуживания и поддержания общей производительности и эффективности системы. Специально для этого Sentera предлагает разнообразные датчики и реле перепада давления.
Как правило, фильтры играют ряд важных ролей в системах AHU и HVAC. Согласно европейским стандартам,
существует 16 классов фильтров от G1 до U16. Класс фильтра определяется в соответствии с эффективностью и размером частиц. Окончательный выбор фильтра зависит от его применения. Фильтры создают здоровую и комфортную среду для людей, а также поддерживают соответствующие условия для технологических процессов. Кроме того, фильтры защищают саму приточно-вытяжную установку, поскольку пыль и другие загрязнители негативно влияют на работу деталей установки и даже могут привести к их выходу из строя. Фильтры, установленные в вытяжных установках, предотвращают загрязнение окружающей среды. Мониторинг состояния фильтров необходим для своевременного технического обслуживания и поддержания общей производительности и эффективности системы. Специально для этого Sentera предлагает разнообразные датчики и реле перепада давления.3. Нагревательный элемент
Нагревательные элементы используются для повышения температуры подаваемого воздуха. По источнику энергии различают четыре основных типа нагревательных элементов: жидкостные, электрические, паровые и газовые нагревательные элементы. Жидкостные и электрические нагреватели используются в большинстве случаев, тогда как паровые и газовые нагреватели широко применяются на заводах и промышленных объектах, где в процессе производства используется пар или газ.
Помимо разного источника энергии, жидкостные и электрические нагреватели требуют собственного оборудования для управления.
Нагревательные элементы используются для повышения температуры подаваемого воздуха. По источнику энергии различают четыре основных типа нагревательных элементов: жидкостные, электрические, паровые и газовые нагревательные элементы. Жидкостные и электрические нагреватели используются в большинстве случаев, тогда как паровые и газовые нагреватели широко применяются на заводах и промышленных объектах, где в процессе производства используется пар или газ.
Помимо разного источника энергии, жидкостные и электрические нагреватели требуют собственного оборудования для управления.
К оборудованию для управления жидкостными нагревателями относятся: насос, клапан, датчики температуры и термостат.
Насос создает поток жидкости в системе, в то время как клапан, управляемый приводом, регулирует количество теплоносителя, подаваемого на нагревательный элемент. Показания канального датчика температуры передаются на контроллер системы ОВиК, который определяет положение клапана. Поверхностные датчики температуры и термостаты защиты от замерзания являются устройствами безопасности, которые предотвращают замерзание жидкости в трубах. Вы можете легко интегрировать внешнее оборудование с помощью преобразователей Sentera. Кроме того, частотные инверторы обеспечат регулирование скорости насоса.
Электрические калориферы управляются в соответствии с показаниями датчика температуры воздуховода. Большинство нагревателей имеют несколько ступеней мощности. Они включаются и выключаются с помощью цифрового или аналогового сигнала. Кроме того, большинство электрических нагревателей имеют специальное встроенное реле для защиты от перегрева. Sentera предлагает различные преобразователи сигналов для использования всех вышеупомянутых функций в вашей системе управления.
Просмотрите наш раздел «Решения для вентиляционных установок» для получения дополнительной информации о принципах управления.
4. Охлаждающие змеевики
Охлаждающие змеевики используются для снижения температуры подаваемого воздуха. Существует два основных типа охладителей: жидкостные и охладители прямого расширения (DX), также известные как испарители. Выбор жидкостного охладителя зависит от потребностей заказчика и особенностей его системы отопления, вентиляции и кондиционирования.
4. Охлаждающие змеевики
Охлаждающие змеевики используются для снижения температуры подаваемого воздуха. Существует два основных типа охладителей: жидкостные и охладители прямого расширения (DX), также известные как испарители. Выбор жидкостного охладителя зависит от потребностей заказчика и особенностей его системы отопления, вентиляции и кондиционирования.
Оборудование для управления охлаждающими змеевиками имеет свои уникальные особенности. Оба типа змеевиков работают по показаниям датчика в воздуховоде или помещении. Большинство наших датчиков температуры также измеряют относительную влажность. Это может быть полезно, если охлаждающий змеевик предназначен для работы в качестве осушителя.
Дополнительное оборудование для управления жидкостными охладителями также включает в себя двух- или трехходовой клапан. Электрический привод определяет положение клапана, что позволяет регулировать поток охлаждающей жидкости к змеевику. Еще одной важной частью системы охлаждения является охладитель, который подает теплоноситель к змеевику.
В DX-кулере используется расширительный клапан - устройство, которое контролирует количество хладагента, подаваемого в испаритель. Существует два типа расширительных клапанов: тепловые и электрические. Термические расширительные клапаны динамически регулируют поток хладагента в соответствии с температурой хладагента, который выходит из испарителя. Они не имеют никаких проводов. Электрические расширительные клапаны, напротив, должны получать сигнал от специального контроллера, обычно интегрированного в систему автоматизации компрессорно-конденсаторного блока, обязательной части систем охлаждения.
Подводя итог, можно сказать, что все упомянутое оборудование для охлаждения змеевиков может быть интегрировано в систему управления Sentera.
Дополнительное оборудование для управления жидкостными охладителями также включает в себя двух- или трехходовой клапан. Электрический привод определяет положение клапана, что позволяет регулировать поток охлаждающей жидкости к змеевику. Еще одной важной частью системы охлаждения является охладитель, который подает теплоноситель к змеевику.
В DX-кулере используется расширительный клапан - устройство, которое контролирует количество хладагента, подаваемого в испаритель. Существует два типа расширительных клапанов: тепловые и электрические. Термические расширительные клапаны динамически регулируют поток хладагента в соответствии с температурой хладагента, который выходит из испарителя. Они не имеют никаких проводов. Электрические расширительные клапаны, напротив, должны получать сигнал от специального контроллера, обычно интегрированного в систему автоматизации компрессорно-конденсаторного блока, обязательной части систем охлаждения.
Подводя итог, можно сказать, что все упомянутое оборудование для охлаждения змеевиков может быть интегрировано в систему управления Sentera.
5. Вентилятор
Несомненно, вентилятор является важнейшей частью вентиляционных установок и систем вентиляции. Вентиляторы создают воздушный поток и распределяют его по воздуховодам или в отдельных зонах. Вентиляторы состоят из двух основных частей - из центральной оси, вокруг которой установлены лопатки и двигателя. Вспомогательными компонентами являются шестерни, ремни, корпуса и многое другое. Двигатель имеет большое значение, поскольку он является управляемым источником энергии для вентилятора. Существует два типа двигателей, которые обычно используются с вентиляторами в AHU - AC и EC. Sentera предлагает оборудование для управления обоими типами двигателей: электронные и трансформаторные регуляторы скорости, а также частотные инверторы совместимы с АС вентиляторами, тогда как ЕС вентиляторы работают с переключателями и потенциометрами.
Несомненно, вентилятор является важнейшей частью вентиляционных установок и систем вентиляции. Вентиляторы создают воздушный поток и распределяют его по воздуховодам или в отдельных зонах. Вентиляторы состоят из двух основных частей - из центральной оси, вокруг которой установлены лопатки и двигателя. Вспомогательными компонентами являются шестерни, ремни, корпуса и многое другое. Двигатель имеет большое значение, поскольку он является управляемым источником энергии для вентилятора. Существует два типа двигателей, которые обычно используются с вентиляторами в AHU - AC и EC. Sentera предлагает оборудование для управления обоими типами двигателей: электронные и трансформаторные регуляторы скорости, а также частотные инверторы совместимы с АС вентиляторами, тогда как ЕС вентиляторы работают с переключателями и потенциометрами.
ЕС-вентилятор АС-вентилятор
6. Блок рекуперации энергии и рециркуляционная камера
Теплообменники с рекуперацией энергии типа "воздух-воздух" появились во второй половине 20-го века. С тех пор их роль в индустрии ОВиК резко возросла. Причинами этого являются постоянный рост цен на энергоносители и ужесточение стандартов. Существует три основных типа рекуператоров: пластинчатый рекуператор, роторный рекуператор и теплообменник с жидкостным теплоносителем. Кроме того, рециркуляционные камеры также рассматриваются как способ обмена энергией между приточным и вытяжным воздушными потоками. Эти способы имеют разную эффективность, сферу применения и принципы управления, а также вспомогательное оборудование для автоматизации.
Пластинчатый рекуператор Роторный рекуператор Теплообменник с жидкостным теплоносителем
Заключение
Понимание ключевых компонентов центральной установки имеет важное значение для правильного проектирования и оптимизации работы системы ОВиК. Каждый из этих компонентов играет решающую роль в обеспечении эффективной работы системы, поддержании качества воздуха в обслуживаемом помещении.
Как производитель передовых решений для управления центральными блоками, компания Sentera стремится повысить функциональность и эффективность вашей системы ОВиК.
