Regulator elektroniczny | 6 A | TK | na szynę DIN
Opis produktu
Regulator prędkości z wejściem analogowym. Funkcja monitorowania TK dezaktywuje silnik w przypadku przegrzania. Przystosowany do montażu na szynie DIN. Steruje silnikami jednofazowymi sterowanymi napięciem o maksymalnym natężeniu prądu 6 A.
Zdalne polecenie start - stop można wygenerować za pomocą zewnętrznego przełącznika - podłączonego do wejścia cyfrowego. Wysoka i niska prędkość są regulowane za pomocą wewnętrznych trymerów.
Prędkość wentylatora można ustawić za pomocą wejścia analogowego lub Modbus RTU. Typ wejścia analogowego można wybrać za pomocą zworek lub Modbus RTU (0-10 VDC lub 0-20 mA).
Przyspieszenie rozruchu lub łagodnego rozruchu oraz różne tryby pracy można wybrać za pośrednictwem protokołu Modbus RTU. Wyjście nieregulowane jest aktywne, gdy silnik jest włączony.
Prędkość wentylatora AC jest regulowana poprzez zmniejszenie napięcia silnika poprzez kontrolę kąta fazowego - technologia Triac.
Obudowa przystosowana jest do montażu na szynie DIN i zapewnia stopień ochrony IP20.
Dodatkowe specyfikacje i opis
Jaka maksymalna moc wentylatora
Do tego regulatora można podłączyć wentylator o maksymalnym prądzie 6 A.
Wejście analogowe
Żądaną prędkość wentylatora można ustawić za pomocą sygnału wejścia analogowego. Ten sygnał analogowy może mieć wartość 0-10 V lub 0-20 mA. To wejście analogowe można ustawić w trybie rosnącym lub malejącym. W trybie rosnącym silnik będzie pracował z niską prędkością, gdy sygnał analogowy osiągnie minimalną wartość (0V). Silnik będzie pracował z dużą prędkością, gdy wejście analogowe jest maksymalne (10 V). W trybie malejącym operacja jest odwrotna. W przypadku braku sygnału 0-10V można podłączyć zewnętrzny potencjometr 10 KOhm poprzez zintegrowany zasilacz 12 VDC.
Żądaną prędkość wentylatora można ustawić za pomocą sygnału wejścia analogowego. Ten sygnał analogowy może mieć wartość 0-10 V lub 0-20 mA. To wejście analogowe można ustawić w trybie rosnącym lub malejącym. W trybie rosnącym silnik będzie pracował z niską prędkością, gdy sygnał analogowy osiągnie minimalną wartość (0V). Silnik będzie pracował z dużą prędkością, gdy wejście analogowe jest maksymalne (10 V). W trybie malejącym operacja jest odwrotna. W przypadku braku sygnału 0-10V można podłączyć zewnętrzny potencjometr 10 KOhm poprzez zintegrowany zasilacz 12 VDC.
Start-stop silnika
Silnik można włączać i wyłączać za pomocą podświetlanego włącznika lub zdalnie. Za pomocą zewnętrznego przełącznika możliwe jest zdalne uruchomienie silnika - zewnętrzny przełącznik należy podłączyć do wejścia cyfrowego regulatora obrotów wentylatora.
Silnik można włączać i wyłączać za pomocą podświetlanego włącznika lub zdalnie. Za pomocą zewnętrznego przełącznika możliwe jest zdalne uruchomienie silnika - zewnętrzny przełącznik należy podłączyć do wejścia cyfrowego regulatora obrotów wentylatora.
Łatwa konfiguracja
W większości zastosowań ten regulator prędkości może być używany z ustawieniami domyślnymi. W razie potrzeby ustawienia można dostosować za pomocą Modbus RTU lub za pomocą przełączników DIP i wewnętrznych trymerów.
W większości zastosowań ten regulator prędkości może być używany z ustawieniami domyślnymi. W razie potrzeby ustawienia można dostosować za pomocą Modbus RTU lub za pomocą przełączników DIP i wewnętrznych trymerów.

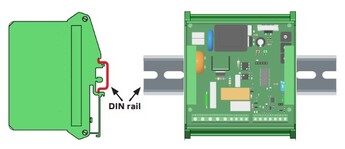

Montaż na szynie DIN
Obudowa przystosowana jest do montażu na szynie DIN i zapewnia stopień ochrony IP20 przed wnikaniem brudu, kurzu i wilgoci. Plastikowa osłona zapewnia ochronę przed kontaktem z częściami pod napięciem.
Obudowa przystosowana jest do montażu na szynie DIN i zapewnia stopień ochrony IP20 przed wnikaniem brudu, kurzu i wilgoci. Plastikowa osłona zapewnia ochronę przed kontaktem z częściami pod napięciem.
Wyjście nieregulowane
Wyjście nieregulowane (230 VAC) jest aktywne, gdy silnik jest włączony. Może być używany do sterowania zewnętrznym wskaźnikiem pracy, przepustnicą itp.
Np. gdy wentylator jest wyłączony, przepustnica jest zamknięta. Gdy wentylator jest aktywny, przepustnica jest otwarta.
Wyjście nieregulowane (230 VAC) jest aktywne, gdy silnik jest włączony. Może być używany do sterowania zewnętrznym wskaźnikiem pracy, przepustnicą itp.
Np. gdy wentylator jest wyłączony, przepustnica jest zamknięta. Gdy wentylator jest aktywny, przepustnica jest otwarta.
Termiczne zabezpieczenie silnika
Ten regulator prędkości wentylatora może monitorowaćtermiczne styki silnika(TK lub styki termiczne mierzą temperaturę w uzwojeniach silnika). W przypadkuprzegrzania silnikafunkcja monitorowania TK wyłączy silnik, aby zapobiec jego uszkodzeniu. Jeśli twój silnik nie jest wyposażony w styki TK, zmostkuj oba zaciski TK, aby symulować normalną temperaturę silnika.
Ten regulator prędkości wentylatora może monitorowaćtermiczne styki silnika(TK lub styki termiczne mierzą temperaturę w uzwojeniach silnika). W przypadkuprzegrzania silnikafunkcja monitorowania TK wyłączy silnik, aby zapobiec jego uszkodzeniu. Jeśli twój silnik nie jest wyposażony w styki TK, zmostkuj oba zaciski TK, aby symulować normalną temperaturę silnika.
Wyjście alarmowe
Ten regulator prędkości wentylatora ma wyjście alarmowe do generowania alertów w przypadku awarii silnika.
Np. wyjście alarmowe może służyć do sygnalizowania problemów z silnikiem za pomocą zewnętrznego brzęczyka lub światła ostrzegawczego.
