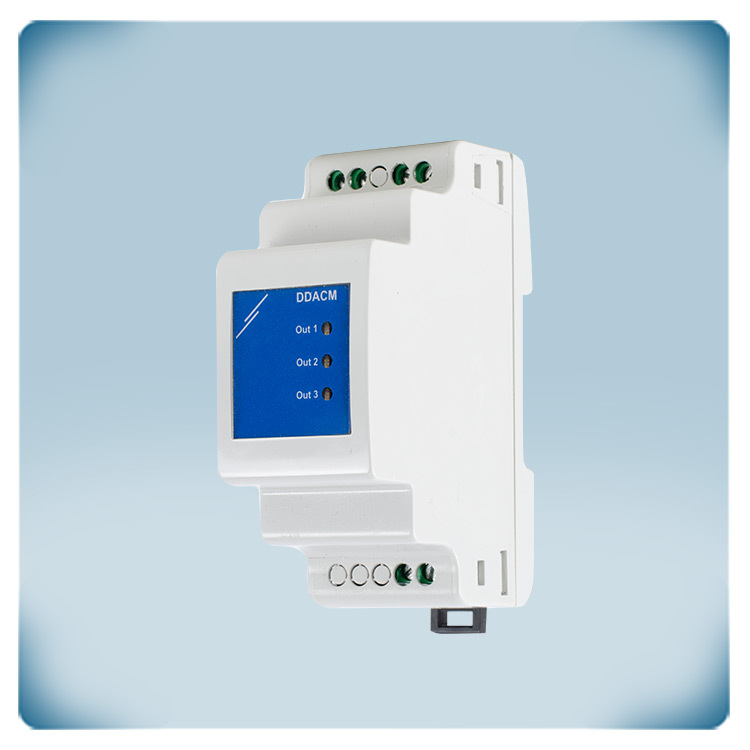

.webp "Inwerter Modbus RTU na sygnał analogowy")

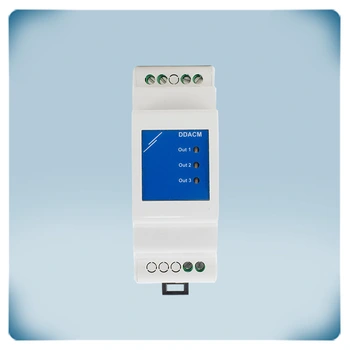

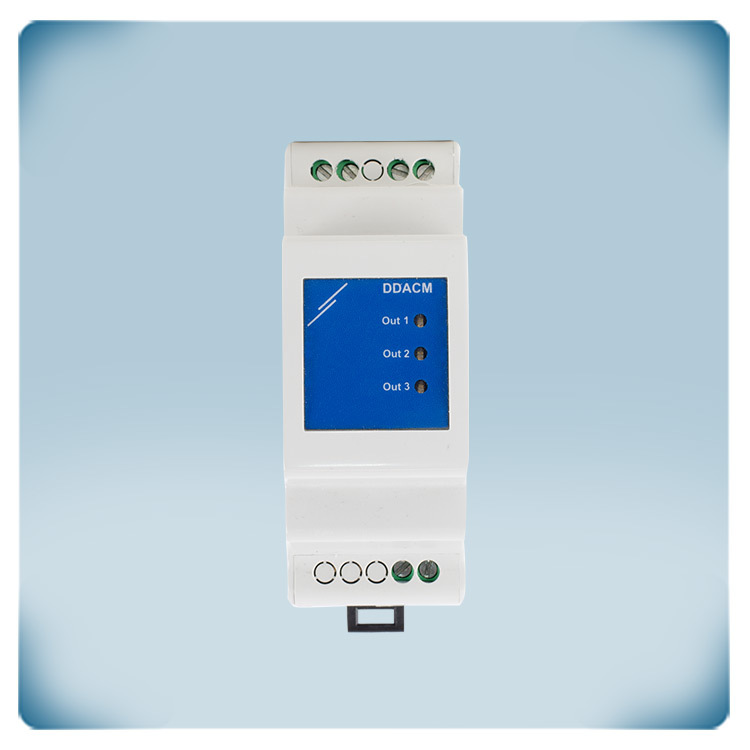

.webp "Przemiennik sygnału analogowego Modbus")

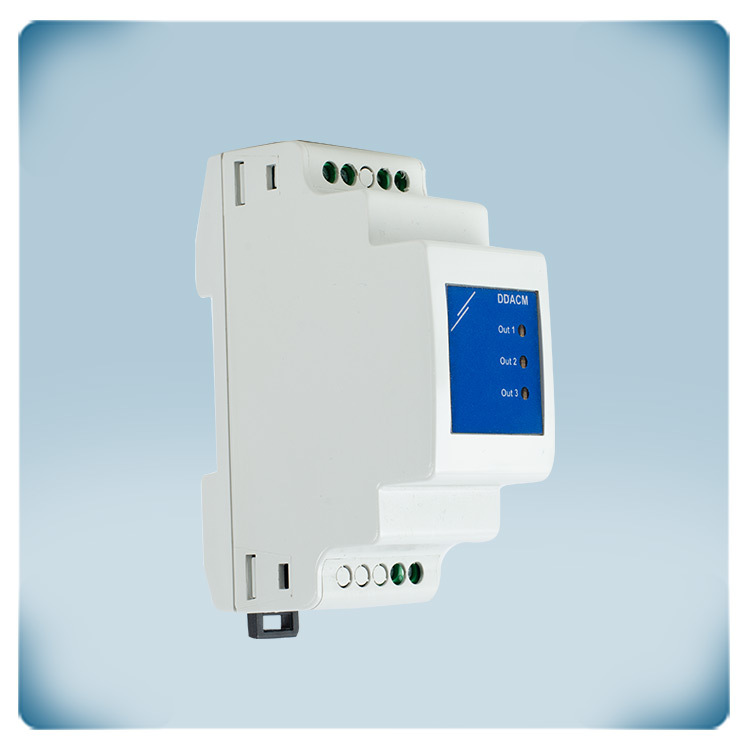

.webp "Przekształtnik Modbus RTU na sygnał analogowy")

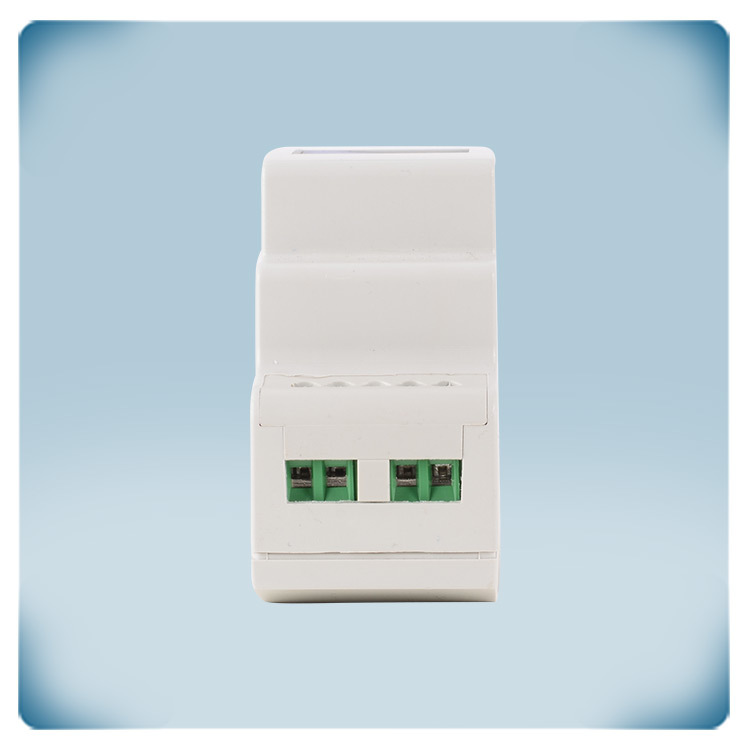

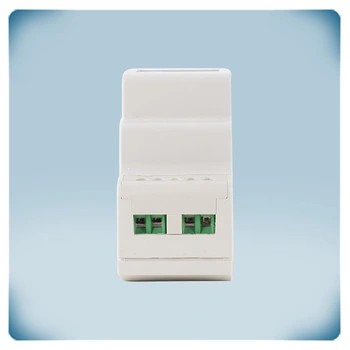

.webp "Przetwornica sygnału analogowego")

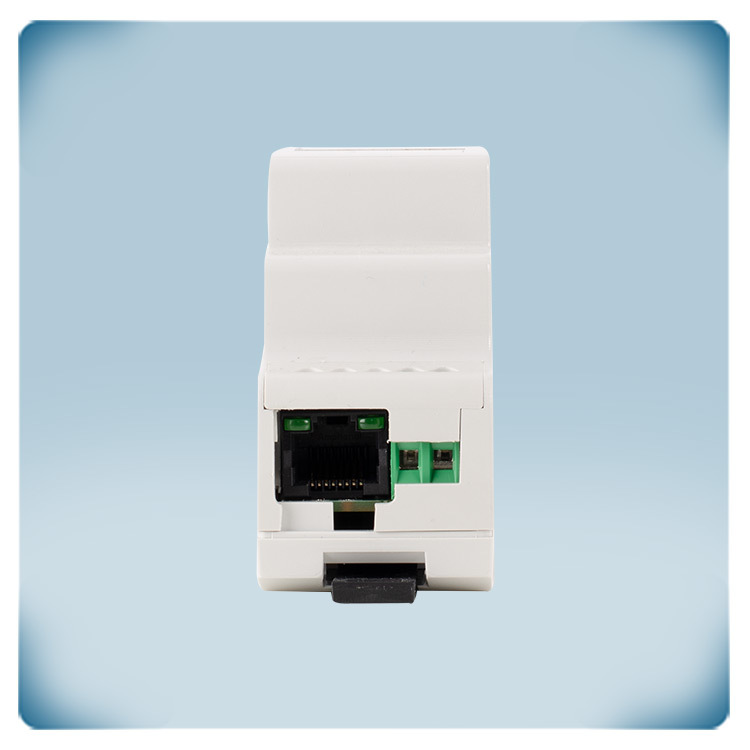

.webp "Gniazdo RJ45 podłączenia przewodu Modbus")
CE deklaracja
Konwerter Modbus RTU na sygnał analogowy | 3 wyjścia
Opis produktu
Seria DDACM to moduły wyjściowe dla Modbus RTU. Przeznaczone są do konwersji sygnału Modbus RTU na analogowy / modulujący sygnał wyjściowy (0–10 VDC / 0–20 mA / PWM).
Posiadają 3 galwanicznie izolowane wyjścia i są zasilane przez Modbus. Oznacza to, że komunikacja Modbus RTU i zasilanie 24 VDC można podłączyć za pomocą jednego złącza RJ45.
Wszystkie parametry są dostępne za pośrednictwem Modbus RTU. Seria potrzebuje jednostki głównej, takiej jak Sentera RDPU lub dowolnego BMS lub modułu głównego, który jest w stanie zapisać wartość w rejestrach Modbus Holding.
Konwertery mogą sterować urządzeniami z wejściami napięcia, prądu lub PWM, np. wentylator EC.
Dodatkowe specyfikacje i opis
Co to jest?
Seria DDACM przeznaczona jest do konwersji danych Modbus RTU (RS485) na analogowy / modulujący sygnał wyjściowy (0–10 VDC / 0–20 mA / PWM). Zasilane przez Modbus, wszystkie parametry są dostępne poprzez Modbus RTU. Potrzebujesz jednostki nadrzędnej, takiej jak Sentera DRPUM lub dowolnego BMS lub modułu nadrzędnego, który jest w stanie zapisać wartość we właściwych rejestrach Modbus. Konwertery mogą sterować urządzeniami z wejściami
napięcia, prądu lub PWM, np. wentylator EC.
Seria DDACM przeznaczona jest do konwersji danych Modbus RTU (RS485) na analogowy / modulujący sygnał wyjściowy (0–10 VDC / 0–20 mA / PWM). Zasilane przez Modbus, wszystkie parametry są dostępne poprzez Modbus RTU. Potrzebujesz jednostki nadrzędnej, takiej jak Sentera DRPUM lub dowolnego BMS lub modułu nadrzędnego, który jest w stanie zapisać wartość we właściwych rejestrach Modbus. Konwertery mogą sterować urządzeniami z wejściami
napięcia, prądu lub PWM, np. wentylator EC.
Sterowanie Modbus RTU
Wyjścia analogowe mogą być sterowane poprzez 3 rejestry Modbus. Do zapisywania prawidłowej wartości w rejestrach Modbus modułu DDACM-I3 i sterowania jego wyjściami analogowymi wymagane jest urządzenie nadrzędne Modbus. Urządzenie nadrzędne steruje wyjściami zapisując wartość do rejestrów przechowujących Modbus 12, 16 i 20. Trzy diody LED służą do wyświetlania stanu wyjść. Podczas normalnej pracy i przy wartości wyjściowej > 0 dioda LED świeci się na zielono. Gdy wyjście wynosi 0, dioda LED świeci na pomarańczowo. W przypadku problemu (związanego ze sprzętem lub protokołem Modbus) dioda LED będzie świecić na czerwono.
Montaż na szynie DIN
Ten moduł Modbus RTU IO można zamontować na szynie DIN. Komunikacja Modbus RTU oraz napięcie zasilania 24 VDC dla tego modułu podłączane są poprzez gniazdo RJ45. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy Sentera 24 VDC ze złączem RJ45. Obudowa zapewnia stopień ochrony IP30 przed wnikaniem kurzu i wilgoci.
Wyjścia analogowe mogą być sterowane poprzez 3 rejestry Modbus. Do zapisywania prawidłowej wartości w rejestrach Modbus modułu DDACM-I3 i sterowania jego wyjściami analogowymi wymagane jest urządzenie nadrzędne Modbus. Urządzenie nadrzędne steruje wyjściami zapisując wartość do rejestrów przechowujących Modbus 12, 16 i 20. Trzy diody LED służą do wyświetlania stanu wyjść. Podczas normalnej pracy i przy wartości wyjściowej > 0 dioda LED świeci się na zielono. Gdy wyjście wynosi 0, dioda LED świeci na pomarańczowo. W przypadku problemu (związanego ze sprzętem lub protokołem Modbus) dioda LED będzie świecić na czerwono.
Montaż na szynie DIN
Ten moduł Modbus RTU IO można zamontować na szynie DIN. Komunikacja Modbus RTU oraz napięcie zasilania 24 VDC dla tego modułu podłączane są poprzez gniazdo RJ45. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy Sentera 24 VDC ze złączem RJ45. Obudowa zapewnia stopień ochrony IP30 przed wnikaniem kurzu i wilgoci.
Przeznaczenie
Konwertuj rejestry Modbus RTU na wyjścia cyfrowe lub wejścia cyfrowe na rejestry Modbus RTU. Utwórz bramę między siecią Sentera Modbus RTU a urządzeniami zewnętrznymi bez komunikacji Modbus RTU.
