Cyfrowy moduł In-Out dla Modbus RTU | 4 wyjścia przekaźnikowe
Opis produktu

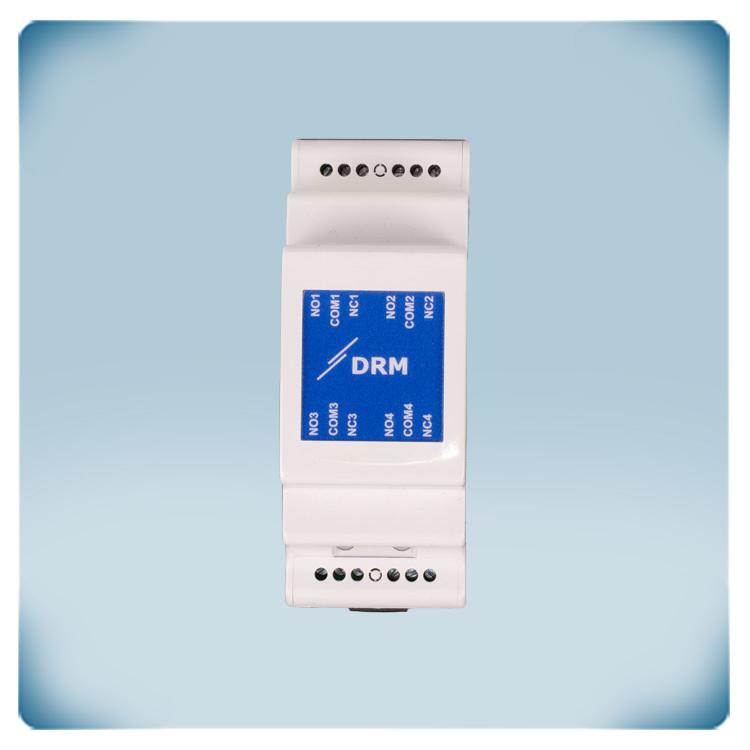

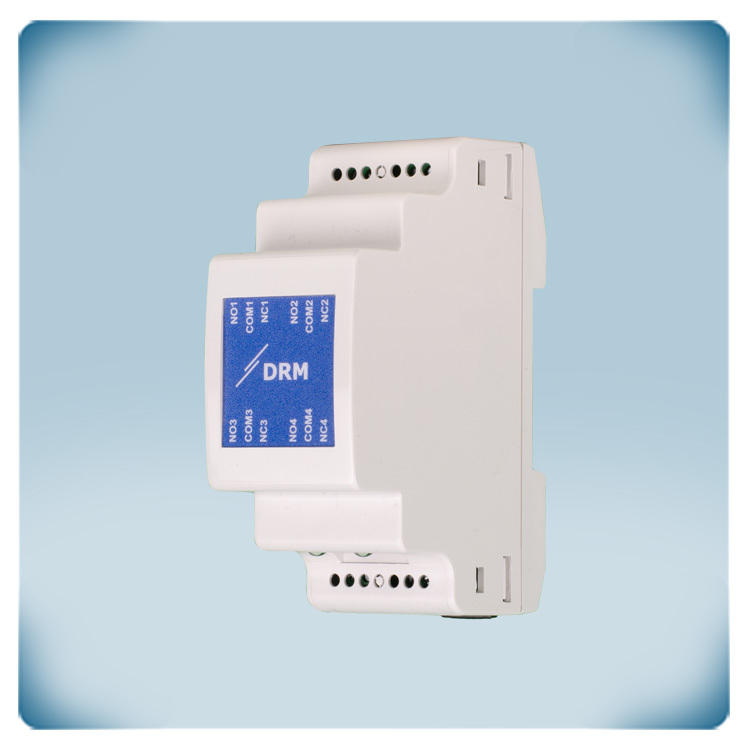

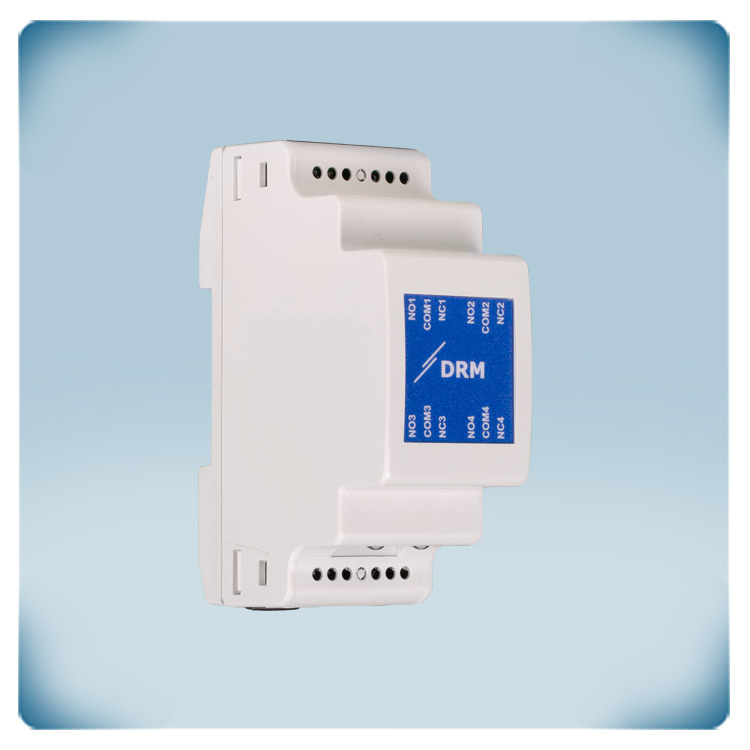

DRM-M-04 to moduły wyjść przekaźnikowych dla sieci Modbus. Są wyposażone w 4 przekaźniki C/O ze stykiem normalnie otwartym i normalnie zamkniętym.
Stan przekaźnika można kontrolować za pomocą rejestrów Modbus RTU. Każdy przekaźnik ma zdolność przełączania 5 A (rezystancyjną) przy napięciu 220 VDC / 250 VAC.
Urządzenie zamontowałem na standardowej szynie DIN i jest zasilane napięciem 24 VDC, Power over Modbus, przy użyciu połączenia RJ45, w którym zarówno dane Modbus RTU, jak i napięcie zasilania przebiegają tym samym kablem UTP.
Dodatkowe specyfikacje i opis
Seria DRM
Ta seria modułów wyjść przekaźnikowych jest sterowana za pomocą protokołu Modbus RTU. Protokół Modbus RTU jest szeroko stosowanym i popularnym protokołem komunikacyjnym w przemysłowych systemach sterowania. Jest powszechnie stosowany do łączenia różnych urządzeń, takich jak czujniki, elementy wykonawcze i moduły I/O. Te moduły wyjściowe Modbus RTU są dostępne z 2 lub 4 przekaźnikami. Są sterowane przez urządzenie nadrzędne Modbus lub system BMS poprzez interfejs komunikacyjny Modbus, co czyni moduł dość łatwym w użyciu. Ze względu na szybką komunikację i transmisję danych, pozwalającą na szybki czas reakcji i szybką komunikację między urządzeniami, stabilność, niezawodność i bezpieczeństwo, DRM jest doskonałym wyborem dla przemysłowych urządzeń kontrolnych.
Jak to działa?
Seria DRM to moduły wyjściowe Modbus wyposażone w styki przekaźnika, które są uruchamiane mechanicznie w celu otwierania/zamykania przez siłę magnetyczną w celu przełączania sygnałów, prądów i napięć w stan WŁ. lub WYŁ. Przekaźniki te można przełączać, wpisując wartość „1” w odpowiednich rejestrach Modbus Holding Registers. Można tego dokonać za pomocą systemu BMS lub urządzenia nadrzędnego Modbus. Pełny przegląd regulowanych ustawień i wszystkich rejestrów Modbus można pobrać z naszej strony internetowej (mapa rejestrów Modbus). W razie potrzeby wszystkie ustawienia parametrów można zresetować do domyślnych wartości fabrycznych, wpisując wartość „1” w rejestrze Holding 10 Modbus.
Wyjścia przekaźnikowe
DRM-M-02 posiada dwa wyjścia przekaźnikowe z możliwością przełączenia. Ten typ styku ma jeden styk normalnie otwarty lub jeden normalnie zamknięty. Po aktywacji przez siłownik przełącznika lub przekaźnik pod napięciem, styk przełącznika zmienia stan. Maksymalny prąd przełączania dla obu styków przekaźnika wynosi 5 A dla obciążeń rezystancyjnych. Maksymalne napięcie przełączania wynosi 220 VDC lub 250 VAC.
Sygnalizacja LED

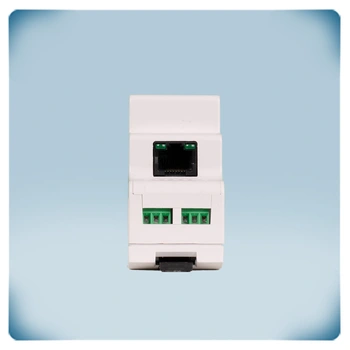

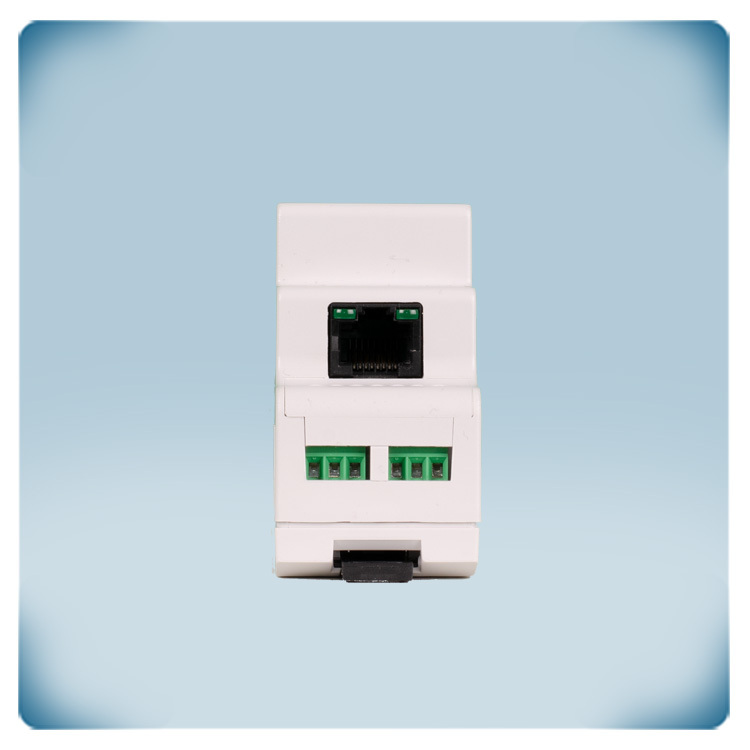

Moduł posiada dwie zielone diody LED na gnieździe RJ45: dioda po lewej stronie świeci, gdy moduł jest zasilany, a dioda po prawej stronie sygnalizuje komunikację Modbus z modułem. To jest standard branżowy.
Sposób podłączenia
Podłączenie urządzenia jest bardzo proste. Wystarczy zacisnąć kabel RJ45 do podłączenia do Modbus RTU i włożyć go do gniazdka, a przewody są podłączone do urządzenia bez konieczności demontażu urządzenia. To wszystko, ma być łatwe, żadne specjalne narzędzia nie są potrzebne!
Montaż na szynie DIN
Moduł ten jest montowany na szynie DIN wewnątrz szafy elektrycznej. Elektronika na szynę DIN istnieje już od dłuższego czasu i staje się coraz bardziej popularna w zastosowaniach przemysłowych w wielu gałęziach przemysłu. Montaż jest bardzo prosty – wystarczy zamontować urządzenie na szynie i zablokować za pomocą blokady znajdującego się w dolnej części urządzenia. Stopień ochrony obudowy to IP30 – ochrona przed brudem i kurzem. Co więcej, aby zapewnić długą żywotność i niezawodność produktu, jego obudowa została zaprojektowana i wyprodukowana we własnym zakresie przy użyciu wysokiej jakości mieszanki tworzyw sztucznych PC-ABS, łączącej wytrzymałość i odporność na ciepło oferowane przez PC z ciągliwością i przetwarzalnością oferowaną przez ABS.
