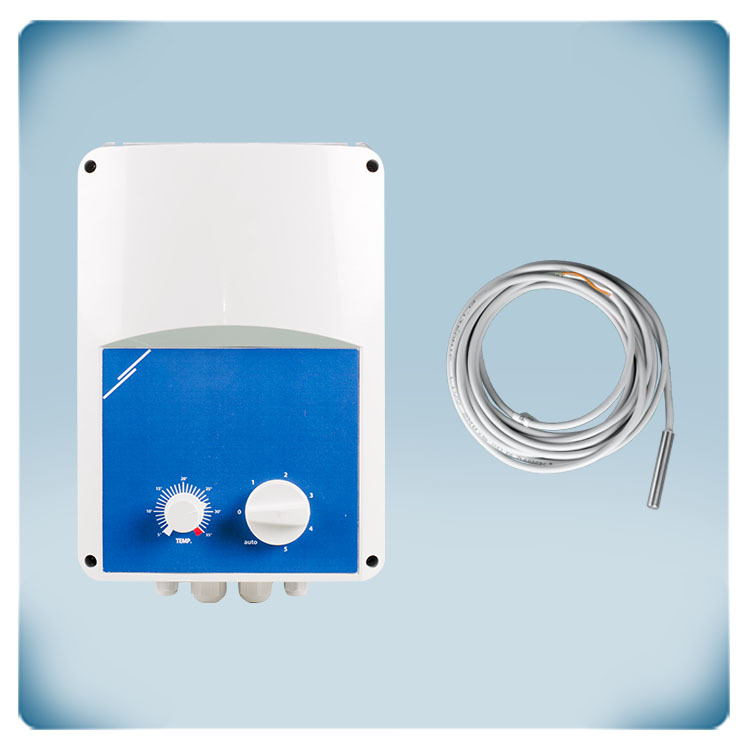

Sterowanie nagrzewnicą/chłodnicą z AC wentylatorem

Seria GTH transformatorowych regulatorów prędkości wentylatora reguluje prędkość obrotową jednofazowych silników sterowanych napięciem, zmieniając napięcie wyjściowe zgodnie ze zmierzoną temperaturą. Sterowniki te mogą być używane do aplikacji ogrzewania lub chłodzenia. Są wyposażone w autotransformator (y) i sterują prędkością wentylatora AC w ​​trybie automatycznym lub ręcznym. W trybie automatycznym prędkość wentylatora jest regulowana automatycznie w pięciu krokach zgodnie z pomiarem zewnętrznego pasywnego czujnika temperatury (czujnik PT500, brak w zestawie). W trybie ręcznym można wybrać jedną z 5 wskazanych pozycji prędkości wentylatora za pomocą zintegrowanego przełącznika sterowania. Ten przełącznik sterujący ma 7 pozycji: WYŁ., Tryb automatyczny i 5 różnych ustawień prędkości dla trybu ręcznego. Po osiągnięciu wartości zadanej wentylator zostanie wyłączony zarówno w trybie automatycznym, jak i ręcznym. Nieregulowana moc wyjściowa jest aktywowana razem z silnikiem i może być wykorzystana do sterowania zaworem (np. Zawór zasilania wodą grzewczą lub chłodzącą). Obudowa jest przeznaczona do montażu powierzchniowego w środowisku wewnętrznym (IP54). Dostępne napięcia: 0- (80) -110-140-170-230 V AC. Maksymalny prąd silnika: 2,5 A.

Kanałowy czujnik temperatury PT500 ma wyjątkową stabilność temperaturową dzięki zastosowanemu czujnikowi platynowemu. Element czujnika temperatury jest zalany żywicą umieszczoną w rurce ze stali nierdzewnej 53 x 8 mm. Ten czujnik temperatury ma dodatni współczynnik odporności na temperaturę: wraz ze wzrostem temperatury rośnie jego rezystancja. W 0 ° C rezystancja wynosi 500 Ω. Długość kabla czujnika wynosi 4 m. Kabel nieekranowany, dwużyłowy (2 x 0,5 mm²).
