Quelle est la longueur de câble maximale pour un réseau Modbus RTU ?


Nous recommandons que la longueur totale de câble par segment ne dépasse pas 1.000 m. (Longueur totale du câble = somme de la ligne principale du réseau et de toutes les branches).

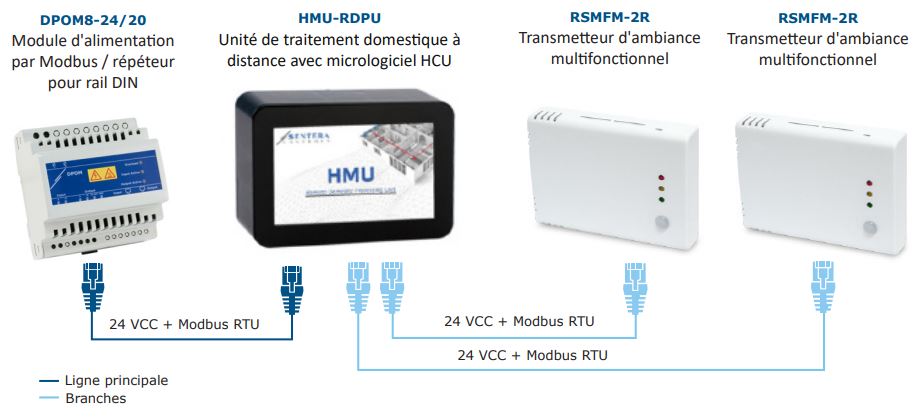

Un réseau Modbus standard doit suivre une topologie en ligne. Cela signifie qu'il est important de minimiser la longueur des branches. Si des branches sont présentes, elles doivent être aussi courtes que possible. La longueur combinée de toutes les branches ne doit pas dépasser 20 m.

Modbus


Lorsque la longueur totale du câble devient trop élevée, la communication Modbus RTU peut être perturbée. Pour compenser ces pertes de communication, un répéteur Modbus (type DPOM8-24-20) peut être utilisé pour résoudre le problème.

Sentera a développé le concept 'Power over Modbus' ou PoM. Cela signifie que la communication de données Modbus et la tension d'alimentation 24 volts sont distribuées via un seul câble UTP. Cette technologie réduit le risque de pertes de données dues aux perturbations. Lorsque les produits Sentera sont interconnectés via la technologie PoM, les longueurs de branche combinées deviennent moins critiques. Des branches plus nombreuses et plus longues peuvent être ajoutées au réseau Modbus avant que des perturbations et des pertes de données ne se produisent.
