Comment régler la vitesse d'un ventilateur avec moteur EC?


Un moteur EC ou un moteur à commutation électronique peut être considéré comme un moteur à courant alternatif avec variateur de vitesse de ventilateur intégré. Le moteur EC nécessite une indication de la vitesse de ventilation souhaitée. La vitesse de ventilation souhaitée est envoyée au moteur EC via un signal de commande.

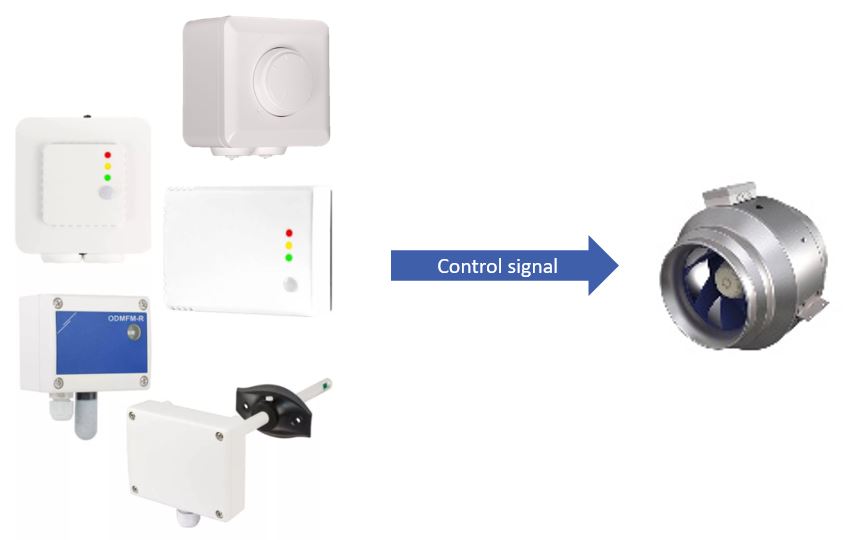

comment contrôler la vitesse du ventilateur EC

Ce signal de commande peut être analogique ou numérique :

Signaux de commande analogiques
Les signaux de commande analogiques sont populaires dans l'industrie de la domotique depuis de nombreuses années. Il s'agit d'une technologie simple et éprouvée qui fonctionne bien si la longueur du câble reste limitée. Pour éviter les perturbations, il est conseillé de séparer les lignes de commande analogiques des lignes électriques, d'utiliser des câbles blindés et de limiter les distances entre les câbles.
Nous distinguons les signaux de commande analogiques suivants :

- 0 - 10 Volts
- 0 - 20mA
- 0 - 100 % Signal PWM (Pulse Width Modulated)

Signaux de commande numériques
Certains ventilateurs EC peuvent être contrôlés via la communication Modbus RTU. Contrôler un ventilateur EC via la communication Modbus RTU offre de nombreux avantages.
- Des longueurs de câble plus longues (jusqu'à 1 000 m) sont possibles.
- La communication va dans les deux sens. La vitesse de ventilation demandée est transmise au ventilateur EC. Dans l'autre sens, il est possible de recevoir des informations sur le ventilateur EC via la communication Modbus RTU. L'état du moteur, la vitesse du moteur, la température du moteur, la puissance réelle du moteur, etc. peuvent être surveillés en continu.

Les signaux de commande analogiques et numériques peuvent être générés via des potentiomètres numériques, des capteurs CVC ou des contrôleurs CVC. Les moteurs EC sont généralement un peu plus chers que les moteurs à courant alternatif, mais ils offrent une efficacité énergétique plus élevée.

Plus d'informations sont disponibles sur notre microsite : Comprendre le contrôle de la vitesse du ventilateur
