Combien de ventilateurs EC puis-je contrôler avec un seul signal 0-10 Volt ?


Impédance d'entrée moteur EC


Chaque source d'alimentation a une limite. La source d'un signal 0-10 Volt est également limitée. Sentera exprime la limite d'un signal 0-10 Volt comme charge minimale dans les fiches techniques. Ex.: Sortie analogique: 0-10 VDC / charge min. 1 kΩ. Lorsque la charge minimale est connectée à la sortie 0-10 Volt, le courant de sortie sera à sa valeur maximale.

Ce courant de charge minimum dépend de l'impédance d'entrée du ou des moteurs EC connectés. Cette valeur est mentionnée dans les spécifications techniques du ventilateur EC ou peut être demandée au fabricant du ventilateur EC. L'impédance d'entrée est exprimée en Ohms ou en Kilo Ohms. 1 Kilo Ohm = 1000 Ohm.

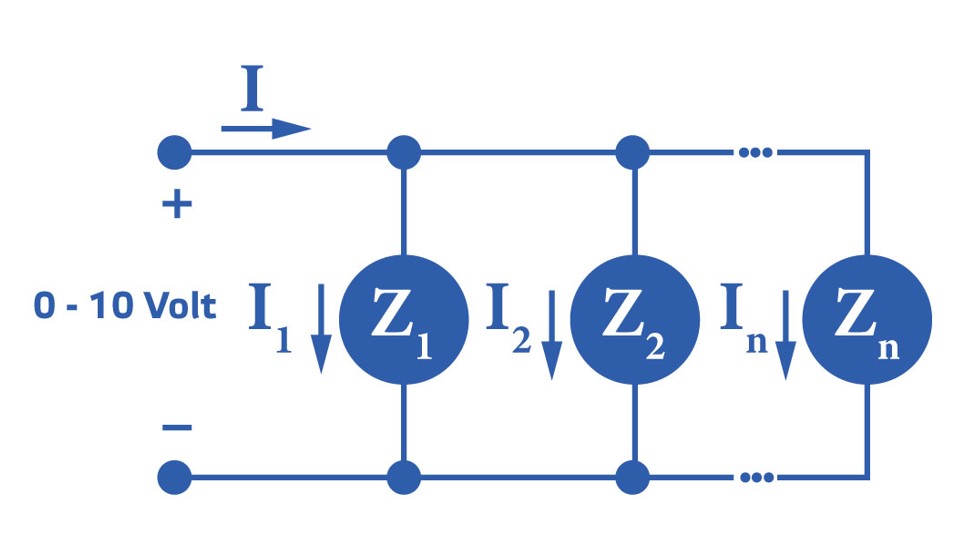

plusieurs moteurs ec connectés en parallèle

Pour calculer le courant maximum, appliquez la loi d'Ohm: U [Volt] = R [Ohm] x I [Ampère]

Supposons simplement que l'impédance (Z) et la résistance (R) sont identiques pour simplifier les choses. Cela signifie que: I = U / Z
Si le ventilateur EC a une impédance d'entrée de 1.000 Ω cela devient: 10 VDC / 1 kΩ = 0,01 A = 10 mA.

Lorsque le signal de commande est de 10 volts et que le ventilateur EC a une impédance d'entrée de 1000 Ω, un courant de 10 mA traversera les fils du signal 0-10 volts.

Comment calculer l'impédance combinée de plusieurs moteurs EC ?

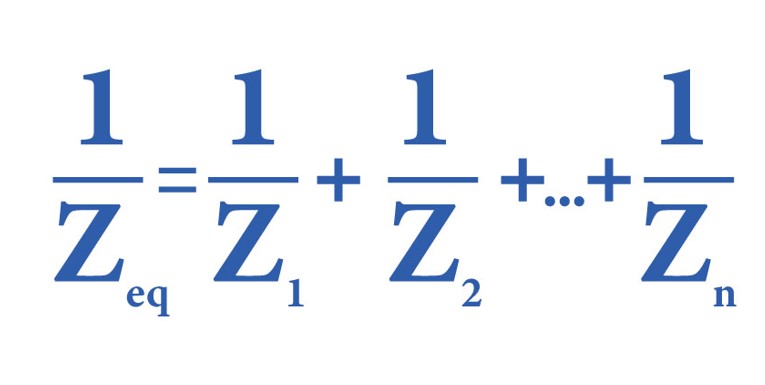

Si vous souhaitez réguler plusieurs moteurs EC avec un signal 0-10 Volt, vous devez connecter le signal 0-10 Volt en parallèle aux moteurs EC. Chaque entrée 0-10 Volt des moteurs EC connectés a une certaine impédance d'entrée (Z1, Z2, etc.). Pour calculer le nombre maximal de moteurs EC pouvant être contrôlés par le signal 0-10 Volt, nous devons calculer l'impédance d'entrée totale Zeq de tous les moteurs EC connectés. L'impédance d'entrée totale ou équivalente (Zeq [Ω]) peut être calculée à l'aide de cette formule:

calculer impédance combinée

Un exemple: lorsque 3 moteurs EC identiques - chacun avec une impédance d'entrée de 600 Ω - sont connectés en parallèle, leur impédance équivalente combinée est: 1/Zeq = 1/600 Ω + 1/600 Ω + 1/600 Ω = 3/600 Ω
Ainsi, leur impédance combinée Zeq est de 200 Ω.
Lorsque la charge minimale du signal 0-10 Volt est de 200 Ω et que les longueurs de câble restent limitées, il sera possible de piloter les 3 moteurs EC simultanément via ce signal 0-10 Volt.

Les avantages de la communication numérique


Le contrôle de la vitesse du ventilateur via un signal analogique présente des limites. D'une part, le nombre de moteurs EC pouvant être commandés simultanément est limité (charge minimale). D'autre part, la longueur du câble est limitée. Plus le câble est long, plus la résistance est élevée. Cette résistance supplémentaire des longs câbles affectera le signal 0-10 Volt et la vitesse du ventilateur.
Lorsque les moteurs EC sont contrôlés via la communication Modbus RTU, ces restrictions ne sont plus nécessaires. La communication Modbus RTU a été développée pour transférer des données de manière fiable dans des applications industrielles et dans des environnements difficiles. Les longueurs de câble jusqu'à 1.000 m ne posent aucun problème.
