Variateur électronique 3 A | en continue | entrée analogique
Description du produit
Le MVS est un régulateur de vitesse électronique de ventilateur conçu pour les moteurs monophasés à tension régulée avec un courant maximal de 3 A. Il régule la vitesse du ventilateur en modifiant la tension moteur à l'aide du contrôle par angle de phase avec la technologie Triac. Le régulateur est équipé d'un boîtier pour le montage sur rail DIN.
La tension moteur peut être régulée via une entrée analogique ou via la communication Modbus RTU. Le type d'entrée analogique est sélectionnable via un commutateur DIP, permettant soit des signaux 0-10 VCC soit des signaux 0-20 mA. Une commande de Démarrage/Arrêt à distance peut être générée via l'entrée numérique.
Les vitesses minimale et maximale sont réglables via des trimmers internes. L'appareil offre également de différents modes de fonctionnement, ainsi qu'une accélération Démarrage impulsionnel (Kick start) ou Démarrage progressif (Soft start), tous configurables via Modbus RTU. La sortie non régulée est activée lorsque le moteur est en fonctionnement.
Spécifications et descriptions supplémentaires
Comment peut-on contrôler la vitesse du ventilateur en utilisant une entrée analogique ?

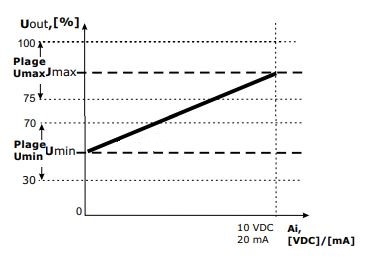

La vitesse de ventilation demandée peut être régulée via le signal d'entrée analogique. Ce signal analogique peut être de 0 à 10 VCC ou bien de 0 à 20 mA. Cette entrée analogique peut être régulée en mode ascendant ou descendant. En mode ascendant, le moteur fonctionne à faible vitesse lorsque le signal analogique est à sa valeur minimale, qui est de 0 VCC. Le moteur fonctionne à vitesse élevée lorsque l'entrée analogique est au maximum, qui est de 10 VCC. En mode descendant, le fonctionnement est inversé.
Dans le cas où aucun signal 0-10 VCC n'est disponible, il est possible de connecter un potentiomètre externe 10 KOhm via l'alimentation 12 VCC intégrée.
Dans le cas où aucun signal 0-10 VCC n'est disponible, il est possible de connecter un potentiomètre externe 10 KOhm via l'alimentation 12 VCC intégrée.
Quelles sont les options pour l'activation ou la désactivation du moteur ?
Le moteur peut être activé ou désactivé via un commutateur externe. Ce commutateur optionnel peut être connecté à l'entrée numérique du régulateur de vitesse du ventilateur.
Comment peut-on personnaliser les réglages du régulateur ?
En fait, pour la plupart des applications, ce variateur de vitesse variable peut être utilisé avec les paramètres par défaut. S'il est nécessaire, les paramètres peuvent être personnalisés via Modbus RTU ou via les commutateurs et les trimmers internes.
Quelles sont les caractéristiques de montage et de protection du boîtier ?

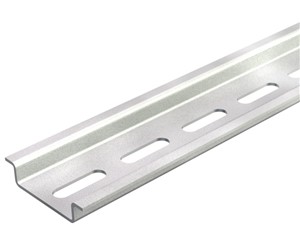

Le boîtier est conçu afin d'être monté sur un rail DIN, tout de même, il bénéficie d'un indice de protection IP20 contre la pénétration de saleté, de poussière et d'humidité. Le couvercle en plastique offre une protection contre le contact avec les pièces sous tension.
Quelles sont les applications de la sortie non régulée ?
La sortie non régulée (230 VCA) est active lorsque le moteur est en fonctionnement. Elle peut être utilisé pour contrôler un indicateur de marche externe, un registre, etc. Par exemple, quand le ventilateur est désactivé, le registre est fermé. Quand le ventilateur est actif, le registre est ouvert.
