Variateur de vitesse 3,5 A | régulateur chauffage AC
Description du produit
C'est un variateur de vitesse de ventilateur à 5 paliers précâblé, équipé de deux prises Euro pour le raccordement de deux ventilateurs AC et d'une batterie de chauffe électrique. Le courant combiné maximal pour les ventilateurs est de 3,5 A, et le réchauffeur électrique peut supporter jusqu'à 16 A. La tension d'alimentation est de 230 VAC.
Le variateur utilise une sonde filaire PT500 standard pour mesurer la température ambiante. Lorsque la température descend en dessous de la consigne, les ventilateurs ralentissent et le réchauffeur s'active. À mesure que la température augmente au-dessus de la consigne, le réchauffeur s'éteint et la vitesse du ventilateur augmente progressivement.
La température de consigne peut être ajustée à l’aide d’un potentiomètre situé sur la face avant.
Deux interrupteurs rotatifs donnent la possibilité de contrôler les vitesses haute et basse des ventilateurs.
Spécifications et descriptions supplémentaires
Comment la technologie des autotransformateurs garantit-elle une régulation fiable de la vitesse du ventilateur ?
Les variateurs de vitesse de ventilateur basés sur des transformateurs offrent un large éventail, ce qui en fait un choix privilégié pour les solutions de régulation de vitesse. Ces variateurs sont reconnus pour leur robustesse, leur simplicité d'utilisation, leur efficacité et leur coût abordable. Un avantage significatif de l'utilisation d'unités de contrôle à transformateur est leur capacité à assurer la régulation de la vitesse sans dépendre de l'excitation électromagnétique dans les moteurs. Cette caractéristique les rend particulièrement adaptés aux environnements où la sensibilité au bruit représente une préoccupation. Ce que vous obtenez avec un variateur de vitesse à transformateur, c'est bien : un fonctionnement silencieux du moteur, un contrôle simple par étapes et un variateur doté d'une longue durée de vie à un prix raisonnable !
La série GTTE1 est un variateur de vitesse de ventilateur à 5 étapes, ou bien paliers, avec régulation de la vitesse du ventilateur basée sur la température et contrôle de batterie de chauffe électrique. Ce variateur de vitesse offre une solution pratique et personnalisable pour la régulation de la vitesse du ventilateur en fonction de la température et la gestion des réchauffeurs électriques dans un ensemble robuste et convivial.
Quelles sont les fonctionnalités supplémentaires ?
Les variateurs de la série GTTE1 intègrent des fonctionnalités avancées, conçues pour optimiser la gestion climatique, incluant une régulation par paliers, un contrôle de chauffage électrique et une connectivité plug-and-play simplifiée.
Régulation de la vitesse du ventilateur
Le variateur dispose de deux prises Schuko Euro pour le raccordement de ventilateurs AC – un ventilateur d'insufflation et un ventilateur d'extraction. Il peut réguler la vitesse de ces ventilateurs en cinq paliers. Les vitesses minimale et maximale du ventilateur ainsi que la consigne de température sont réglées via les boutons intégrés sur le boîtier. Lorsque la température ambiante est inférieure à la température de consigne, le ou les ventilateurs fonctionnent à la vitesse minimale.
Prise de mesure de la température
La température ambiante est surveillée à l'aide d'une sonde de température passive (PT500) raccordée au variateur. Cette sonde dispose d'un câble de 4 mètres pour faciliter le placement de l'élément capteur à l'endroit approprié.
Ajustement de la vitesse du ventilateur par paliers
Dès que la température ambiante dépasse la température de consigne, la vitesse du ventilateur augmente par paliers. Cela veut dire que le variateur peut ajuster automatiquement la vitesse du ventilateur en fonction de la température, tout en garantissant une ventilation et un refroidissement optimaux.
Contrôle de batterie de chauffe électrique
Le variateur possède également une troisième prise Schuko qui peut être utilisée pour raccorder un réchauffeur électrique. Lorsque la température ambiante descend en dessous de la température de consigne, le réchauffeur électrique est activé pour assurer le chauffage. Inversement, lorsque la température ambiante est supérieure à la température de consigne, le réchauffeur est désactivé, tout en aidant à maintenir une température confortable.
Installation Plug-and-play

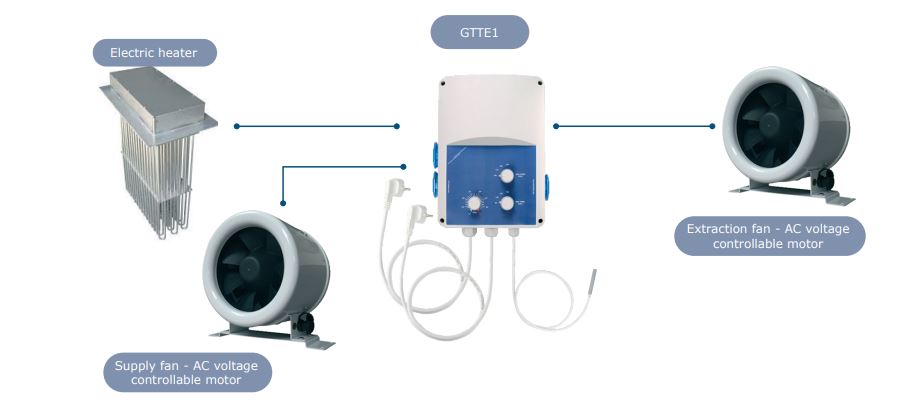

Ce variateur de vitesse de ventilateur est conçu pour une installation facile et ne nécessite aucun câblage interne. Il est livré avec deux câbles d'alimentation séparés avec fiches Euro (longueur de câble 1,5 mètre), qui permettent d'alimenter le ventilateur et le réchauffeur électrique via différents circuits. Les trois prises Schuko Euro distinctes offrent une grande flexibilité en ce qui concerne le raccordement du ventilateur d'insufflation, du ventilateur d'extraction et du réchauffeur électrique.
Pourquoi le boîtier est-il durable ?
Le boîtier de ce variateur de vitesse est conçu et fabriqué en interne à partir de plastique r-ABS VO (UL94) de haute qualité, qui possède plusieurs avantages pour cette application. Le caractère auto-extinguible du plastique r-ABS VO garantit un niveau de sécurité supplémentaire, ce qui est crucial dans les environnements industriels où des risques d'incendie peuvent être présents. Sa robustesse et sa résistance aux chocs le rendent parfaitement adapté à la protection des composants internes du variateur contre les endommagements accidentels ou les manipulations brutales.
L'indice de protection IP54 fourni par le boîtier offre un bon niveau de défense contre la pénétration de poussière et d'eau. Cette protection est particulièrement importante dans les milieux industriels où les particules en suspension dans l'air et l'humidité peuvent présenter des risques pour les dispositifs électroniques. Avec ce niveau de protection, le variateur de vitesse peut fonctionner de manière fiable, même dans des environnements exposés à la poussière et à l'eau.
Exigences d'installation
De toute façon, il faut vous assurer que le variateur de vitesse puisse refroidir suffisamment. Il convient de l'nstaller e dans un endroit tempéré, de préférence à l'abri de la lumière directe du soleil.
