Double transmetteur pression différentielle 10 kPa, VCA | VCC
Description du produit
La série HPD représente un transmetteur de pression différentielle double, étant capable de mesurer simultanément la pression en deux points de mesure distincts. Il fonctionne dans une plage de 0 à 10 000 Pa.
En plus de la pression, il peut bien calculer le débit volumique d'air en utilisant le facteur K du ventilateur.
Quand il est utilisé avec un kit de raccordement de tube de Pitot externe, il peut également mesurer la vitesse de l'air.
L'appareil offre une alimentation électrique flexible, fonctionnant soit en 24 VDC soit en 24 VAC. Il fournit des sorties flexibles via deux canaux séparés (sélectionnables en 0-10 VDC, 0-20 mA, ou 0-100% PWM) ainsi que la communication Modbus RTU. Tous les paramètres sont entièrement réglables via Modbus RTU.
Avec son boîtier à montage en surface et son indice de protection IP65, la série HPD est conçue pour résister à la poussière et à l'humidité. Son utilisation principale est de surveiller le volume d'air soufflé et d'air extrait dans les systèmes de ventilation et les Centrales de Traitement d'Air (CTA).
Spécifications et descriptions supplémentaires
Que peut mesurer et calculer ce transmetteur simultanément ?

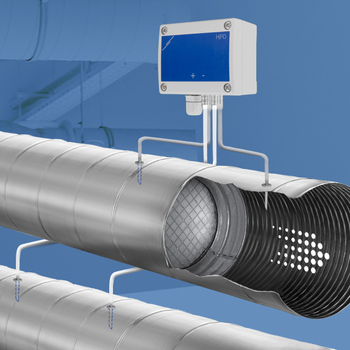

Ce transmetteur mesure la pression différentielle [Pa] dans deux emplacements différents simultanément. Sur la base de ces mesures, le débit volumique d'air [m³/h] ou la vitesse de l'air [m/s] peut être calculé. Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, utilisez le kit de raccordement optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour mesurer la pression différentielle. Afin de calculer le débit volumique d'air à la base de la section transversale de la gaine [cm²] ou de la vitesse de l'air [m/s], utilisez le kit de raccordement optionnel de type PSET-PTS-200 ou PSET-PTL-200.
Comment fonctionnent les sorties analogiques ?
Ce transmetteur dispose de deux sorties analogiques. Chaque sortie transmet la pression différentielle, le débit volumique d'air ou la vitesse de l'air mesurés de manière proportionnelle. La plage par défaut de ce transmetteur est de 0 à 10 000 Pa. Par défaut, chaque sortie transmet 0 V à 0 Pa et 10 V à 10 000 Pa. Cette plage, les types de sortie et tous les autres réglages peuvent être ajustés via Modbus RTU.
Quelles sont les applications clés ?
Ce transmetteur mesure le débit volumique d'air en deux points de mesure distincts simultanément. Il peut être utilisé pour surveiller le volume d'air soufflé et extrait dans les systèmes de ventilation ou les Unités de Récupération de Chaleur (URC).
Comment les valeurs mesurées peuvent-elles être récupérées et configurées ?
Pour obtenir la valeur mesurée de ce transmetteur, il existe deux options. Soit la lire à partir des registres Modbus, soit via la sortie analogique. Cette dernière transmet proportionnellement la pression différentielle, le débit d'air ou la vitesse de l'air mesurés. La plage standard de ce transmetteur est de 0 à 10 000 Pa. Par défaut, la sortie est de 0 V à 0 Pa et 10 V à 10 kPa. Cette plage, le type de sortie (0-10 VDC / 0-20 mA / 0-100% PWM) et tous les autres réglages peuvent être ajustés via Modbus RTU.
Quels sont les détails de l'alimentation électrique et du câblage ?
La tension d'alimentation, les deux sorties et la communication Modbus RTU peuvent être raccordées via le bornier à vis. Ce transmetteur peut être alimenté en 24 VDC ou en 24 VAC. Il est conçu pour un montage à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-).Veuillez vous assurer de ne pas raccorder cette masse commune à d'autres appareils qui sont alimentés par une tension continue (DC).
Quelles sont les caractéristiques physiques et de durabilité de ce transmetteur ?
Le boîtier est fabriqué en plastique r-ABS V0 (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur bénéficie d'un indice de protection IP65 contre la pénétration de la poussière et de l'eau. Ce transmetteur peut être monté au mur.
