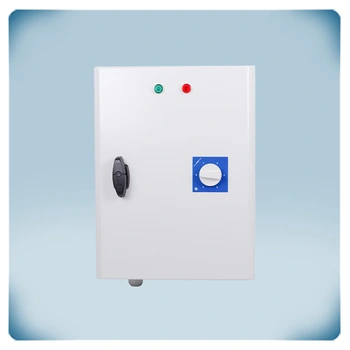

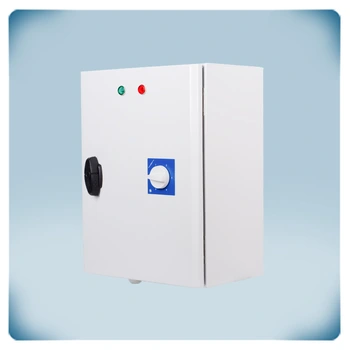

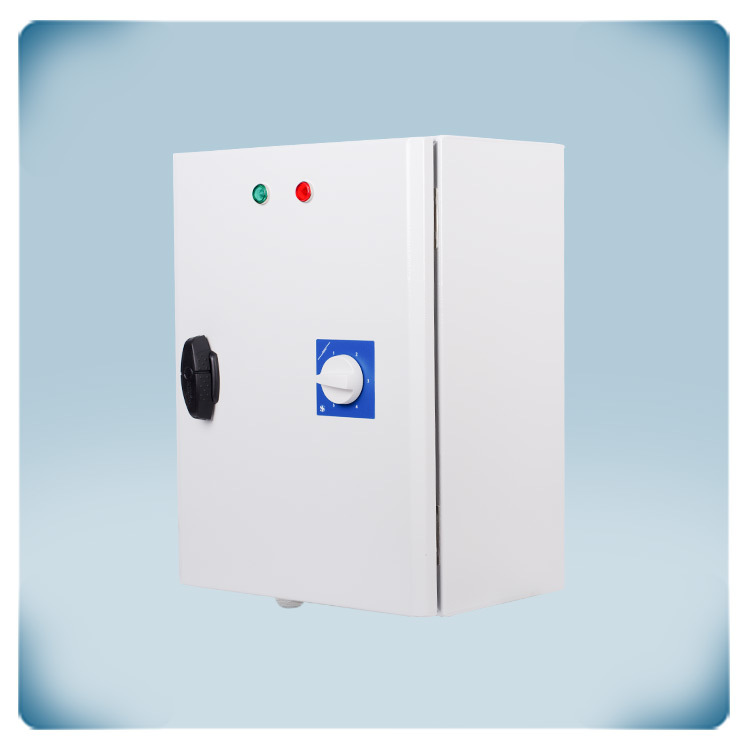

Variateur de vitesse à autotransformateur 8 A | Marche-Arrêt | CT
Description du produit
Conçu pour les moteurs triphasés 400 VCA avec contacts thermiques et un courant maximal de 8 A, ce variateur dispose d'un commutateur à 5 positions pour le réglage de la vitesse et prend en charge le contrôle Marche/Arrêt (ON/OFF) à distance.
Afin de pouvoir assurer de la sécurité, il intègre une surveillance TK pour la surchauffe et un redémarrage automatique après une coupure de courant. Il est équipé d'une sortie d'alarme et d'une sortie non régulée. Utilisant la technologie des transformateurs pour une sortie sinusoïdale fluide, le variateur est installé dans un boîtier qui bénéficie d'un indice de protection IP54, tout en étant conçu pour un montage en surface.
Spécifications et descriptions supplémentaires
Quels sont les avantages de l'utilisation de la technologie des autotransformateurs ?
La technologie des autotransformateurs, utilisée dans le variateur de vitesse de ventilateur, est une méthode de contrôle de la vitesse des moteurs à courant alternatif en ajustant la tension fournie au moteur. Elle implique l'utilisation d'un seul enroulement avec plusieurs prises le long de l'enroulement, permettant une sortie de tension variable.
Les avantages de l'utilisation de la technologie des autotransformateurs pour le contrôle de la vitesse des ventilateurs incluent :
Efficacité énergétique : En réduisant la tension du moteur, le variateur de vitesse réduit la consommation d'énergie, ce qui entraîne des économies d'énergie.
Fonctionnement fluide : La sortie de tension sinusoïdale de l'autotransformateur garantit un fonctionnement du moteur silencieux et sans vibrations, améliorant ainsi le confort de l'utilisateur.
Longue durée de vie : L'autotransformateur génère une tension avec une forme d'onde sinusoïdale, ce qui contribue à la longévité du moteur en réduisant les contraintes et l'usure des composants du moteur.
Fiabilité : Les autotransformateurs sont dignes de leur robustesse et de leur fiabilité, ce qui les rend adaptés aux applications exigeantes.
Fonctionnement fluide : La sortie de tension sinusoïdale de l'autotransformateur garantit un fonctionnement du moteur silencieux et sans vibrations, améliorant ainsi le confort de l'utilisateur.
Longue durée de vie : L'autotransformateur génère une tension avec une forme d'onde sinusoïdale, ce qui contribue à la longévité du moteur en réduisant les contraintes et l'usure des composants du moteur.
Fiabilité : Les autotransformateurs sont dignes de leur robustesse et de leur fiabilité, ce qui les rend adaptés aux applications exigeantes.
Quelles caractéristiques supplémentaires sont incluses dans la série STRA4 ?La série STRA4 est similaire à la série de base STR-4 de Sentera, mais elle comporte quelques caractéristiques supplémentaires, à savoir :
Marche-arrêt à distance : Le variateur dispose d'entrées pour le contrôle à distance du moteur. Il existe deux options d'entrée : une entrée normalement ouverte (NO) et une entrée normalement fermée (NF). En connectant un commutateur à distance à l'entrée NO, le moteur peut être activé ou désactivé à distance. De plus, une alarme de fumée peut être connectée à l'entrée NF. Si une alarme de fumée se déclenche, quel que soit l'état de l'autre entrée, le moteur sera désactivé.
Protection thermique du moteur : Le variateur de vitesse du ventilateur a la capacité de surveiller les contacts thermiques du moteur, également connus sous le nom de contacts TK. Ces contacts mesurent la température dans les enroulements du moteur. Si le moteur surchauffe, la fonction de surveillance TK désactive le moteur pour éviter tout type d'endommagement. Si le moteur n'est pas équipé de contacts TK, les bornes TK du variateur doivent être shuntées pour simuler une température moteur normale.
Protection thermique du moteur : Le variateur de vitesse du ventilateur a la capacité de surveiller les contacts thermiques du moteur, également connus sous le nom de contacts TK. Ces contacts mesurent la température dans les enroulements du moteur. Si le moteur surchauffe, la fonction de surveillance TK désactive le moteur pour éviter tout type d'endommagement. Si le moteur n'est pas équipé de contacts TK, les bornes TK du variateur doivent être shuntées pour simuler une température moteur normale.
Sortie d'alarme : Le variateur dispose d'une sortie d'alarme (230 VCA) qui est activée lorsque des problèmes moteur surviennent. Cette sortie peut être utilisée pour générer des alertes ou activer des voyants d'avertissement. Par exemple, en cas de surchauffe du moteur, la sortie d'alarme est activée et le moteur est désactivé par la fonction de surveillance TK pour éviter d'autres endommagements.
Réinitialisation automatique : En cas de coupure de courant, le variateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarre automatiquement sans nécessiter d'intervention manuelle.
Quelles sont les principales caractéristiques de la sortie non régulée et du boîtier ?
Sortie non régulée : Par défaut, une sortie supplémentaire non régulée (230 VCA, 2 A) est disponible sur le variateur. Cette sortie devient active lorsque le moteur est en fonctionnement. Elle peut être utilisée pour contrôler des dispositifs externes tels que des indicateurs de fonctionnement, des registres (clapets) ou d'autres équipements. Par exemple, lorsque le ventilateur est désactivé, le registre peut être fermé, et lorsqu'il est actif, le registre peut être ouvert via cette sortie.
Boîtier solide en tôle d'acier : Les variateurs 400 VCA de Sentera sont installés dans des boîtiers en acier de haute qualité. Ils sont conçus pour un montage en surface et bénéficient d'un indice de protection IP54. Cet indice garantit une protection contre la pénétration de saleté, de poussière et d'humidité, ce qui les rend adaptés aux installations intérieures.
Comment les vitesses du ventilateur sont-elles ajustées et quelles sont les options de commande à distance disponibles ?
Le variateur de vitesse permet un réglage manuel de la vitesse du ventilateur via le commutateur rotatif situé sur son boîtier. Le commutateur rotatif est placé sur le variateur lui-même et offre cinq positions de vitesse différentes, allant de la vitesse basse (position 1) à la vitesse élevée (position 5). Les utilisateurs peuvent sélectionner manuellement la vitesse souhaitée en tournant le commutateur sur la position correspondante.
En plus du réglage manuel, le variateur offre également une capacité de commutation à distance. Il dispose d'entrées pour la fonctionnalité marche-arrêt à distance, où un commutateur distant peut être connecté pour activer ou désactiver le moteur à distance. Cependant, la fonction de contrôle à distance est une option supplémentaire et ne remplace pas le réglage de la vitesse du ventilateur qui s'effectue toujours via le commutateur rotatif sur le variateur lui-même.
