Déclaration CE

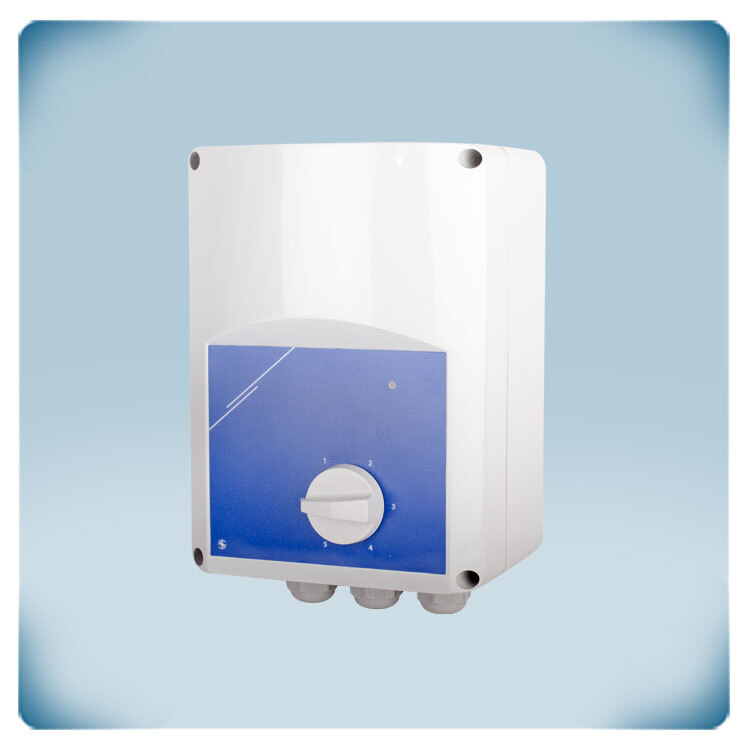

Variateur de vitesse à autotransformateur 7,5 A | CT
Description du produit
Variateur de vitesse à transformateur à 5 étapes avec contacts thermiques (CT) pour les moteurs monophasés. Le courant moteur maximal (combiné) est de 7,5 A.
La vitesse du ventilateur peut être ajustée à l'aide du commutateur rotatif situé sur le couvercle avant. En cas de surchauffe, la fonction de surveillance des CT désactive le moteur. La vitesse du ventilateur peut être régulée en cinq étapes en abaissant la tension moteur. La forme parfaitement sinusoïdale de la tension de sortie assure un fonctionnement silencieux du moteur.
Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour un variateur de vitesse de ventilateur à transformateur ?
Quel est le champ d'application ?
Ce variateur de vitesse n'est adapté qu'aux moteurs à tension contrôlable. Si vous n'êtes pas certain que votre moteur est à tension contrôlable, il est préférable de contacter le fabricant du moteur. La technologie à autotransformateur est très fiable et robuste. Elle génère une tension moteur avec une forme parfaitement sinusoïdale. Il en résulte un fonctionnement moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement imprégné spécial réduit le bruit électrique émis par les autotransformateurs.
La régulation de vitesse de ventilateur par transformateur est une solution simple pour le contrôle de la ventilation dans les environnements industriels. Ce variateur de vitesse à 5 étapes représente un moyen pratique de réguler les hottes d'extraction ou les ventilateurs d'extraction sans avoir besoin de configuration ou de programmation complexes. Il propose une méthode rapide et efficace afin d'ajuster la vitesse du ventilateur en fonction des exigences spécifiques de l'environnement.
Tout en offrant cinq réglages de vitesse distincts, le variateur donne la possibilité aux utilisateurs d'augmenter progressivement la vitesse du ventilateur ou de la définir directement au niveau souhaité. Cette flexibilité peut être bénéfique dans les environnements industriels ou les entrepôts où un contrôle précis de la ventilation est nécessaire.
De plus, le fait que le régulateur puisse être utilisé immédiatement après le raccordement le rend pratique pour l'installation et l'utilisation. Cela permet d'économiser du temps et des efforts, permettant aux utilisateurs de commencer à utiliser la régulation de la vitesse du ventilateur immédiatement.

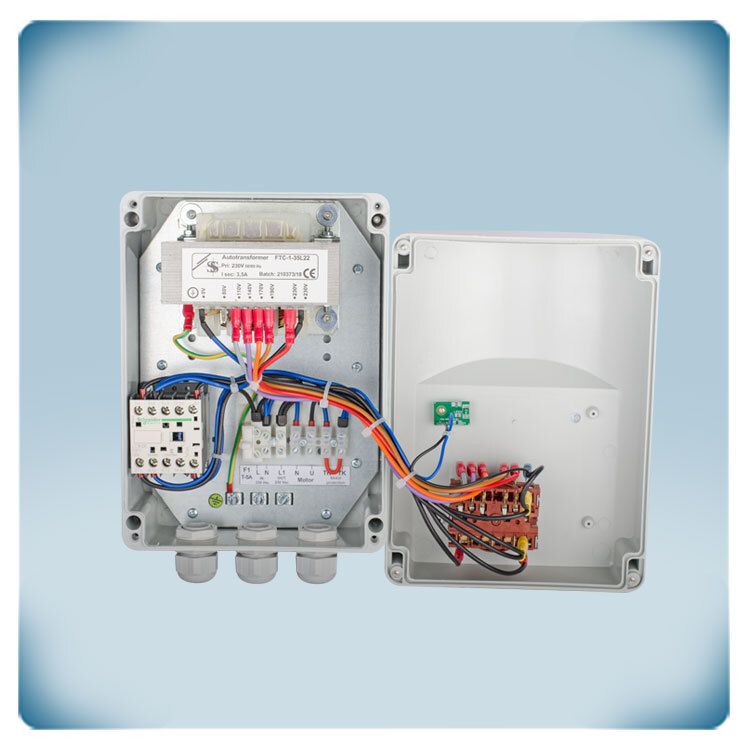

Tout de même, il est bien possible de modifier les 5 tensions de sortie en changeant le câblage interne. Les tensions de sortie raccordées en usine sont de 110, 140, 170, 190 et de 230 VCA, toutefois, la version du produit offre une tension de 80 VCA qui peut être raccordée en déconnectant l'un des 5 autres étapes.
Les vitesses du moteur sont sélectionnées via le commutateur rotatif intégré – simple et fiable !
Quel est le champ d'application ?Ce variateur de vitesse n'est adapté qu'aux moteurs à tension contrôlable. Si vous n'êtes pas certain que votre moteur est à tension contrôlable, il est préférable de contacter le fabricant du moteur. La technologie à autotransformateur est très fiable et robuste. Elle génère une tension moteur avec une forme parfaitement sinusoïdale. Il en résulte un fonctionnement moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement imprégné spécial réduit le bruit électrique émis par les autotransformateurs.
Quelles sont les fonctionnalités additionnelles ?
La sortie supplémentaire non régulée (230 VCA) est active lorsque le moteur est en fonctionnement. Étant donné que cette sortie est soit Marche, ou bien ON (230 Volts) soit Arrêt, ou bien OFF (0 Volt), elle est appelée « sortie non régulée ». Le courant maximal de cette sortie est de 2 A. Elle est généralement utilisée afin de contrôler un indicateur de fonctionnement externe, pour ouvrir ou fermer un registre, pour commuter un relais externe, etc.
La sortie supplémentaire non régulée (230 VCA) est active lorsque le moteur est en fonctionnement. Étant donné que cette sortie est soit Marche, ou bien ON (230 Volts) soit Arrêt, ou bien OFF (0 Volt), elle est appelée « sortie non régulée ». Le courant maximal de cette sortie est de 2 A. Elle est généralement utilisée afin de contrôler un indicateur de fonctionnement externe, pour ouvrir ou fermer un registre, pour commuter un relais externe, etc.
Cela veut dire que lorsque le moteur raccordé cesse de fonctionner, le registre raccordé aux bornes L1 et N se ferme, et inversement.
De plus, ce variateur de vitesse de ventilateur peut surveiller les contacts thermiques moteur (CT) (ceux-ci mesurent la température dans les enroulements du moteur). La protection thermique du moteur est une fonctionnalité cruciale dans les régulateurs de vitesse de ventilateur, en particulier dans les environnements industriels où les moteurs peuvent être soumis à une utilisation intensive et à une surchauffe potentielle. Ce mécanisme de protection aide à prévenir les endommagements au moteur et assure un fonctionnement sûr et fiable.
La protection thermique du moteur fonctionne généralement en surveillant la température du moteur pendant le fonctionnement. Au cas où la température dépasse un seuil de sécurité, le système de protection s'active et prend les mesures appropriées pour éviter une nouvelle élévation de température. Ces mesures peuvent inclure la réduction de la vitesse du ventilateur, le déclenchement d'une alarme, ou même l'arrêt complet du moteur.
En incorporant la protection thermique du moteur dans le régulateur de vitesse du ventilateur, le risque lié aux endommagements au moteur dû à la surchauffe est minimisé. Cela contribue à prolonger la durée de vie du moteur, assure un fonctionnement en toute sécurité, et réduit la probabilité de défaillance de l'équipement ou de temps d'arrêt dans les environnements industriels.
Pourquoi le boîtier est-il fiable ?
Le boîtier de ce variateur de vitesse de ventilateur est conçu et fabriqué en interne, en plastique r-ABS VO (UL94) de haute qualité, représentant plusieurs propriétés adaptées à cette application. La nature auto-extinguible du plastique r-ABS VO assure un niveau de sécurité accru, ce qui est crucial dans les environnements industriels où des risques d'incendie peuvent être présents. Sa résistance et sa résistance aux chocs le rendent parfaitement adapté à la protection des composants internes du variateur contre les endommagements accidentels ou la manipulation brutale.
Le boîtier de ce variateur de vitesse de ventilateur est conçu et fabriqué en interne, en plastique r-ABS VO (UL94) de haute qualité, représentant plusieurs propriétés adaptées à cette application. La nature auto-extinguible du plastique r-ABS VO assure un niveau de sécurité accru, ce qui est crucial dans les environnements industriels où des risques d'incendie peuvent être présents. Sa résistance et sa résistance aux chocs le rendent parfaitement adapté à la protection des composants internes du variateur contre les endommagements accidentels ou la manipulation brutale.
L'indice de protection IP54 fourni par le boîtier offre un bon niveau de défense contre la pénétration de la poussière et de l'eau. Cette protection est particulièrement importante dans les milieux industriels où les particules en suspension et l'humidité peuvent présenter des risques pour les appareils électroniques. Avec ce niveau de protection, le variateur de vitesse de ventilateur peut fonctionner de manière fiable même dans des environnements où une exposition à la poussière et à l'eau peut se produire.
Assurez-vous que le régulateur de vitesse de ventilateur puisse se refroidir suffisamment. Il est recommendable de l'installer dans un endroit tempéré, par préférance loin de la lumière directe du soleil.
