Variateur de vitesse à autotransformateur 5 A | entrée analogique
Description du produit
Ce variateur à autotransformateur dispose d'une entrée analogique 0-10 V. Il contrôle des moteurs monophasés. Le courant moteur maximum (combiné) est de 5 A. La tension d'alimentation est de 230 volts. La vitesse est régulée en cinq étapes en abaissant la tension du moteur grâce à la technologie à autotransformateur.
La tension de sortie sinusoïdale précise assure un fonctionnement silencieux du moteur. Un signal de contrôle analogique (0-10 V) ou un potentiomètre externe est utilisé pour choisir ces 5 niveaux. En cas de surchauffe, la fonction de surveillance TK coupe le moteur.
Le boîtier en plastique IP54 est conçu pour un un montage en surface.
Spécifications et descriptions supplémentaires
Quelle est la technologie ?
La régulation de la vitesse des ventilateurs par autotransformateur offre plusieurs avantages, ce qui en fait un choix courant dans diverses applications. Cette technologie est utilisée depuis longtemps et possède des antécédents éprouvés de performances fiables. Cette fiabilité est cruciale dans les applications nécessitant une régulation constante de la vitesse du ventilateur. La régulation par autotransformateur génère une tension moteur sinusoïdale lisse, ce qui permet un fonctionnement du moteur silencieux et sans vibrations. Ceci est particulièrement important dans les environnements où le bruit et les vibrations doivent être minimisés, comme dans les espaces résidentiels ou commerciaux. La régulation de tension fluide et contrôlée fournie par l'autotransformateur peut contribuer à prolonger la durée de vie du moteur. La réduction des fluctuations de tension et les mécanismes contrôlés de démarrage et d'arrêt aident à prévenir l'usure des composants du moteur. La conception de base de la régulation par autotransformateur est assez simple, ce qui facilite l'installation et la maintenance. La technologie est bien maîtrisée par les techniciens et les ingénieurs, ce qui rend son intégration directe dans divers systèmes. Ce long historique d'utilisation renforce sa crédibilité.
La série STVS1 de Sentera offre une solution complète pour le contrôle et la protection des ventilateurs et des moteurs, particulièrement dans les applications où un contrôle précis, la fiabilité et la durabilité sont essentiels.
Contrôle par étapes
Le variateur STVS1 ajuste la tension du moteur en étapes, permettant une régulation précise de la vitesse du ventilateur. Cette technologie est fiable, permet un fonctionnement fluide et silencieux du moteur, et prolonge la durée de vie du venilateur.
Signal de contrôle 0-10 V

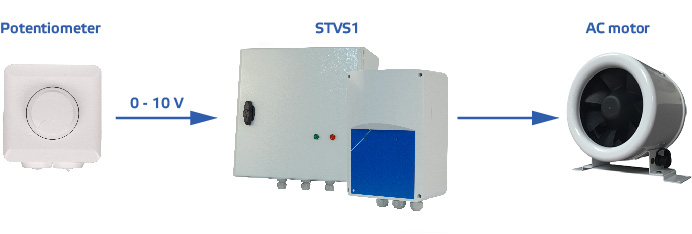

Le variateur peut être piloté à l'aide d'un signal d'entrée 0-10 V. Ce signal de contrôle peut être généré par des sondes (éventuellement des sondes Sentera) ou des dispositifs externes tels que des potentiomètres, SenteraWeb, un automate maître ou une gestion technique du bâtiment (GTB) tierce. Le signal de contrôle détermine les niveaux de vitesse du ventilateur, et les relais du variateur ajustent la vitesse en conséquence. Ce type de signal de contrôle est couramment utilisé pour les courtes distances et convient à diverses applications.
Quelles sont les fonctionnalités supplémentaires ?
Cette série de variateurs intègre des fonctionnalités avancées conçues afin d'optimiser la sécurité opérationnelle, de faciliter la surveillance à distance et de garantir une reprise automatique de l'activité après une interruption de l'alimentation.
Protection TK
Le variateur STVS1 dispose d'une protection TK, dont la fonction est de surveiller les contacts thermiques du moteur (TK) pour éviter toute surchauffe. Si la température du moteur devient trop élevée, le variateur coupe le moteur pour éviter tout type d'endommagement. Si le moteur ne possède pas de contacts TK, les bornes TK du variateur doivent être pontées pour simuler une température moteur normale. En cas de surchauffe du moteur, sa protection TK se déclenche, arrêtant le moteur et envoyant un signal au variateur. Dans ce cas, le variateur nécessite un redémarrage.
Sortie supplémentaire 12 VCC
Le variateur possède une sortie supplémentaire 12 VCC qui indique l'état des contacts thermiques. Cette sortie peut être utilisée pour des voyants ou connectée à une GTB pour recevoir des alertes concernant la surchauffe du moteur ou l'arrêt du ventilateur.
Réinitialisation automatique après coupure de courant
En cas de coupure de courant, le variateur se réinitialise automatiquement et le moteur redémarre dès le rétablissement de l'alimentation.
Sortie non régulée 230 VCA
Une sortie non régulée 230 VCA est active uniquement lorsque le moteur est en fonctionnement. Cette sortie peut être utilisée pour contrôler des indicateurs externes ou des dispositifs tels que des registres. Si elle est connectée à un registre, celui-ci s'ouvrira lorsque le moteur tourne et se ferme lorsque le moteur est désactivé.
Indication LED
Le variateur dispose de deux LED : une LED verte indique que le fonctionnement est normal, tandis qu'une LED rouge signale des problèmes, tels que l'activation de la protection TK.
Pourquoi on dit que le boîtier est fiable ?
Le boîtier du variateur est fabriqué en plastique r-ABS de haute qualité, qui est résistant à la chaleur et protecteur. Il est conçu pour sauvegarder l'électronique interne, résister aux facteurs environnementaux et est fabriqué avec un accent particulier sur le contrôle de la qualité dans notre propre usine. Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre les impuretés, la poussière et l'humidité.
