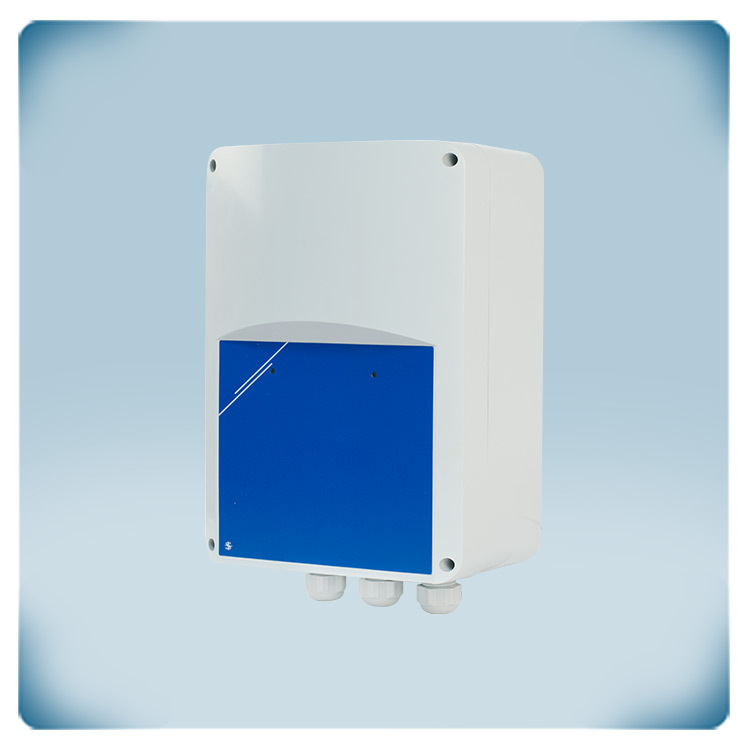

Variateur de vitesse à autotransformateur 2,5 A | entrée analogique
Description du produit
Ce variateur à transformateur dispose d'une entrée analogique 0-10 V. Il contrôle des moteurs monophasés. Le courant moteur maximum (combiné) est de 2,5 A. La tension d'alimentation est de 230 volts. La vitesse est régulée sur cinq étapes en abaissant la tension du moteur grâce à la technologie de l'autotransformateur. La tension de sortie sinusoïdale précise garantit un fonctionnement silencieux du moteur.
Un signal de contrôle analogique (0-10 V) ou un potentiomètre externe est utilisé pour choisir ces 5 étapes. En cas de surchauffe, la fonction de surveillance TK coupe le moteur.

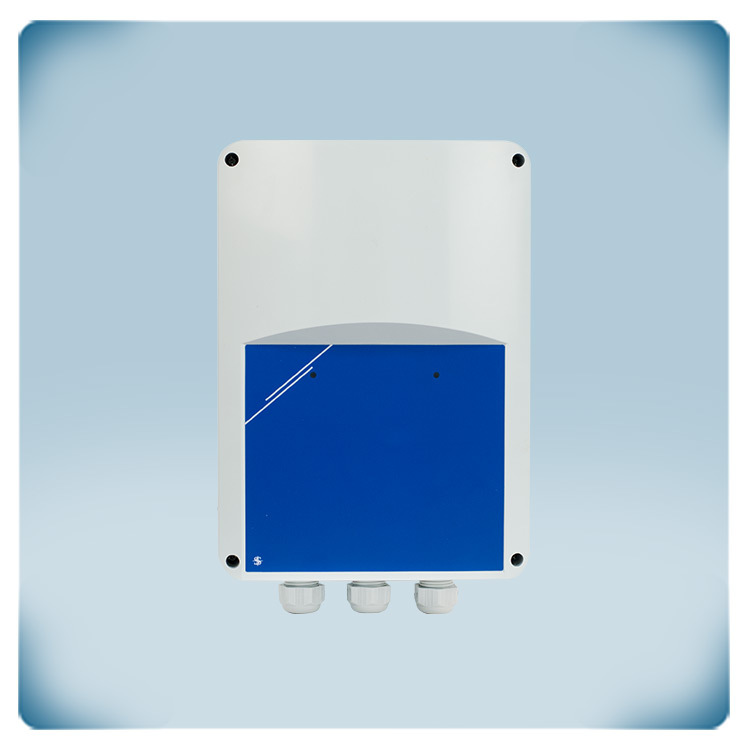

Le boîtier en plastique IP54 est conçu pour un montage en surface.
Spécifications et descriptions supplémentaires
Qu'est-ce qu'une régulation de vitesse de ventilateur à transformateur ?
Un variateur à transformateur régule la vitesse du ventilateur par étapes en réduisant la tension du moteur. Cela se fait à l'aide de la technologie de l'autotransformateur, qui est très fiable et éprouvée en exploitation dans le temps. Le variateur génère une tension moteur de forme parfaitement sinusoïdale. Cette technologie garantit un fonctionnement silencieux du moteur et une durée de vie prolongée. Un revêtement d'imprégnation spécial réduit le bruit électrique des autotransformateurs. Grâce à cela, le moteur du ventilateur fonctionne silencieusement, ce qui fait des variateurs à transformateur une solution de contrôle idéale pour les environnements sensibles au bruit.
Signal de contrôle 0-10 V

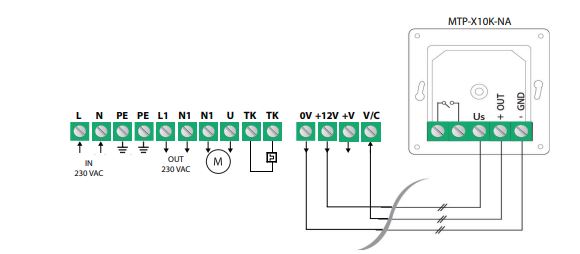

L'un des niveaux de vitesse de ventilation disponibles peut être sélectionné via le signal d'entrée 0-10 V (borne V/C). Par exemple, les capteurs de Sentera génèrent un tel signal de contrôle. Si aucun signal 0-10 V n'est disponible, un potentiomètre externe peut être connecté au variateur STVS1. Le potentiomètre MTP-X10K-NA peut être connecté à l'alimentation 12 VDC du variateur STVS1. Les relais intégrés au STVS1 commutent les 5 tensions de sortie par étapes en fonction du signal du potentiomètre.
Dans ce cas, un signal d'entrée de 2 V active le niveau de vitesse 1 (110 VAC vers le moteur), un signal d'entrée de 4 V active le niveau de vitesse 2 (140 VAC vers le moteur), et etcetera.
Quelles sont les caractéristiques supplémentaires ?
Protection TK
Ce variateur de vitesse peut surveiller les contacts thermiques du moteur (les contacts TK mesurent la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance TK désactivera le moteur pour éviter de l'endommager. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du variateur doivent être shuntées pour simuler une température moteur normale. Si la protection TK a été activée, le variateur doit être redémarré afin de pouvoir réactiver le moteur.
Ce variateur de vitesse peut surveiller les contacts thermiques du moteur (les contacts TK mesurent la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance TK désactivera le moteur pour éviter de l'endommager. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du variateur doivent être shuntées pour simuler une température moteur normale. Si la protection TK a été activée, le variateur doit être redémarré afin de pouvoir réactiver le moteur.
Sortie numérique supplémentaire
Le variateur de vitesse STVS1 est équipé d'une sortie numérique supplémentaire qui utilise du 12 VDC pour son fonctionnement. Cette sortie signale l'activation des contacts thermiques qui protègent le moteur contre la surchauffe. Elle peut être utilisée pour connecter une lampe qui, selon les bornes connectées, s'allumera ou s'éteindra. Une solution plus avancée consisterait à la connecter à l'entrée numérique d'un système de gestion technique du bâtiment (GTC). Une telle solution peut notifier la surchauffe du moteur électrique et l'arrêt du ventilateur par des alarmes sonores et/ou lumineuses. Cette option est pertinente pour les locaux où s'effectuent des travaux avec des mélanges d'air et des gaz dangereux.
Réinitialisation automatique après une coupure de courant
En cas de coupure de courant, ce variateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarrera automatiquement.
En cas de coupure de courant, ce variateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarrera automatiquement.
Sortie non régulée
La sortie supplémentaire non régulée (230 VAC) est active lorsque le moteur est activé. Elle peut être utilisée pour contrôler un indicateur de fonctionnement externe, un registre (clapet), etc. Cela signifie que lorsque le ventilateur est désactivé, le registre est fermé ou l'indicateur est éteint. Lorsque le ventilateur est actif, le registre est ouvert et le voyant indicateur est allumé.
La sortie supplémentaire non régulée (230 VAC) est active lorsque le moteur est activé. Elle peut être utilisée pour contrôler un indicateur de fonctionnement externe, un registre (clapet), etc. Cela signifie que lorsque le ventilateur est désactivé, le registre est fermé ou l'indicateur est éteint. Lorsque le ventilateur est actif, le registre est ouvert et le voyant indicateur est allumé.
Indication par LED
La série STVS1 dispose de deux LED sur son boîtier : une rouge et une verte. La LED verte indique un fonctionnement normal, tandis que la LED rouge signale des problèmes, par exemple l'activation de la protection TK.
La série STVS1 dispose de deux LED sur son boîtier : une rouge et une verte. La LED verte indique un fonctionnement normal, tandis que la LED rouge signale des problèmes, par exemple l'activation de la protection TK.

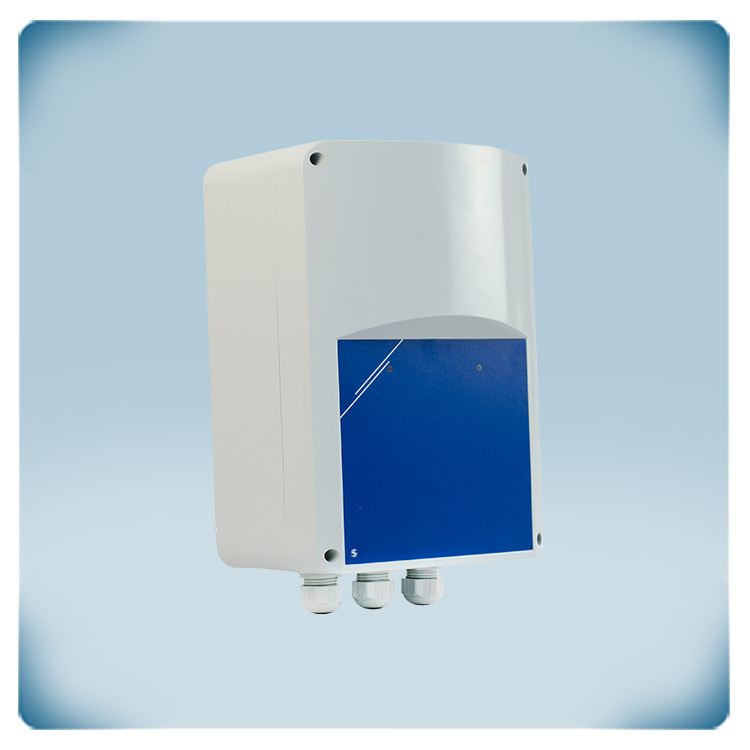

Pourquoi le boîtier est-il durable ?
Le boîtier est fabriqué en plastique r-ABS de haute qualité. Il est conçu pour protéger l'électronique interne des appareils, offre une bonne résistance aux facteurs environnementaux et est fabriqué en mettant l'accent sur le contrôle de la qualité. Ce type de boîtier convient aux appareils qui doivent fonctionner de manière fiable dans diverses conditions tout en préservant la sécurité de leurs composants internes. C'est pourquoi, afin de garantir la qualité de nos boîtiers et de protéger l'électronique de nos appareils, Sentera produit les boîtiers en plastique dans sa propre usine. Celui-ci est adapté au montage en surface et bénéficie d'un indice de protection IP54 contre l'infiltration de saleté, de poussière et d'humidité.
