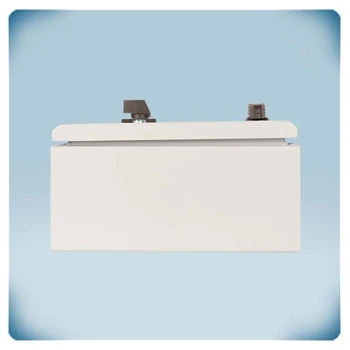

.webp "Couvercle variateur vitesse autotransformateur 2,5 A | 3 x 400 VCA")

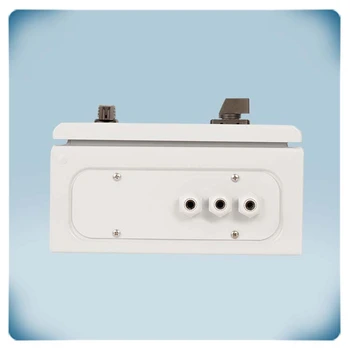

.webp "Presse-étoupe variateur vitesse autotransformateur 2,5 A | 3 x 400 VCA")
.webp "Boîtier variateur vitesse autotransformateur 2,5 A | 3 x 400 VCA")
Déclaration CE
Variateur de vitesse à autotransformateur 2,5 A | 3 x 400 VCA
Description du produit
Variateur de vitesse pour ventilateurs triphasés et moteurs AC 400 V, avec cinq vitesses de ventilation réglables de basse à haute. Le courant moteur maximum (combiné) est de 2,5 A. La vitesse du ventilateur peut être sélectionnée via un commutateur rotatif incluant la position d'Arrêt (OFF). La vitesse du moteur est ajustée selon 5 paliers par modification de la tension moteur.
La tension de sortie possède une forme sinusoïdale parfaite et assure un fonctionnement silencieux du moteur.
Le boîtier bénéficie d'un indice de protection IP54 et empêche l'infiltration de poussière, de saletés et d'humidité. L'unité peut être montée en surface à l'intérieur.
La tension d'alimentation est de 400 VCA.
Spécifications et descriptions supplémentaires
Quelles sont les principales caractéristiques et applications de ce variateur de vitesse ?
Ce variateur de vitesse à 5 paliers, ou bien étapes, est conçu pour les moteurs triphasés 400 Volts, il est couramment utilisé dans les installations industrielles telles que les entrepôts, les usines ou les cuisines industrielles. Il alimente des charges de moteurs triphasés et est principalement utilisé pour réguler les hottes aspirantes ou les extracteurs.
Dans un système triphasé 3x400 V, la différence de tension entre chaque fil de phase et le neutre est toujours de 230 V, tandis que la différence de tension entre deux fils de phase est de 400 V. Veillez à ne pas confondre le fil neutre (N) avec la connexion de terre, qui est jaune et verte, et qui permet au courant électrique s'échappant d'un appareil ou d'un câble défectueux d'être acheminé vers la terre. C'est bien elle qui protège des chocs électriques.
La technologie utilisée est basée sur des autotransformateurs. Les variateurs à autotransformateurs régulent la tension de sortie tout en maintenant une onde sinusoïdale pure. Le grand avantage de ce type de régulation, c'est le léger bruit du moteur et la quasi-absence de problèmes d'émissions CEM. Les autotransformateurs assurent un fonctionnement fiable et robuste, ce qui se traduit par un fonctionnement silencieux du moteur et une durée de vie prolongée. Les autotransformateurs sont revêtus d'un vernis pour réduire davantage le bruit électrique.
Les variateurs de tension à transformateur STR-4 sont utilisés pour fournir un contrôle à cinq paliers de vitesse pour des moteurs triphasés dont le courant maximal ne dépasse pas la valeur nominale du variateur, soit 2,5 A. Le contrôle de la vitesse s'effectue manuellement via le commutateur rotatif intégré.
Dans un système triphasé 3x400 V, la différence de tension entre chaque fil de phase et le neutre est toujours de 230 V, tandis que la différence de tension entre deux fils de phase est de 400 V.
Quelles sont les exigences en matière d'alimentation électrique et de moteur pour ce variateur ?
Le variateur de vitesse de ventilation nécessite une tension d'alimentation de 3x 400 Volt + N. Il est important de s'assurer que le moteur est régulable en tension avant d'utiliser ce variateur. En cas de doute, il est recommandable de contacter le fabricant du moteur pour obtenir des éclaircissements.
Comment la vitesse est-elle réglée à l'aide du commutateur rotatif intégré ?
Le variateur dispose d'un commutateur rotatif intégré qui vous permet de sélectionner l'une des 5 vitesses de sortie. Les tensions de sortie disponibles pour cette version du produit sont : 130, 180, 230, 300 et 400 VCA. Il est essentiel d'actionner le commutateur à une vitesse modérée pour éviter les étincelles internes lors du changement de palier. Actionner le commutateur trop rapidement peut entraîner le maintien de l'appareil en position OFF.
Quel est le but de la sortie non régulée ?
Le variateur dispose d'une sortie non régulée supplémentaire (monophasée, 230 VCA) qui devient active lorsque le moteur est en fonctionnement. Cette sortie peut être utilisée pour contrôler des dispositifs externes tels que des indicateurs de marche, des registres, des relais, etc. Le courant maximal pour cette sortie est de 2 A. Le dispositif externe est connecté à L1 et N, ce qui est la norme de Sentera.
Quelles sont les caractéristiques clés et les consignes d'installation pour le boîtier ?
Le variateur de vitesse de ventilation est installé dans un boîtier en acier de haute qualité. Le boîtier métallique permet une dissipation thermique efficace, garantissant que le variateur peut refroidir suffisamment. Il est recommandable d'installer le variateur dans un endroit tempéré, à l'abri de la lumière directe du soleil. Le boîtier bénéficie d'un indice de protection IP54 contre l'infiltration de poussière et d'eau, ce qui le rend adapté à une installation intérieure sur des murs ou des panneaux.
Il est important de suivre les instructions du fabricant et les consignes de sécurité lors de l'installation et de l'utilisation du variateur de vitesse de ventilation. Si vous avez des doutes ou des questions, il est conseillé de consulter un électricien qualifié ou de contacter le fabricant pour toute assistance supplémentaire.
