Variateur de vitesse à autotransformateur 20 A | CT | Marche-Arrêt
Description du produit

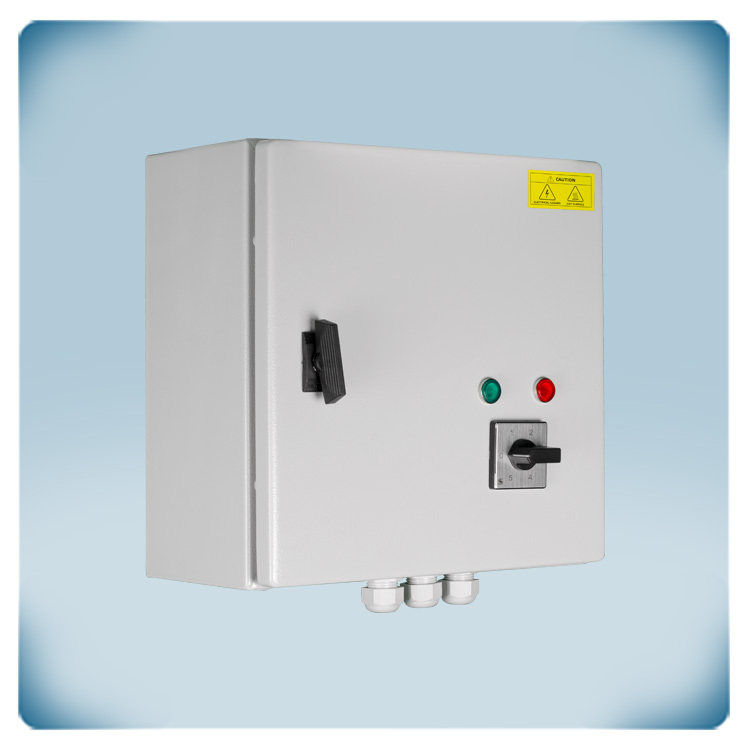

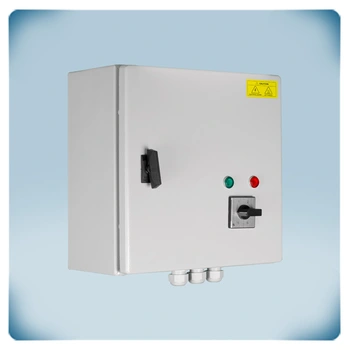

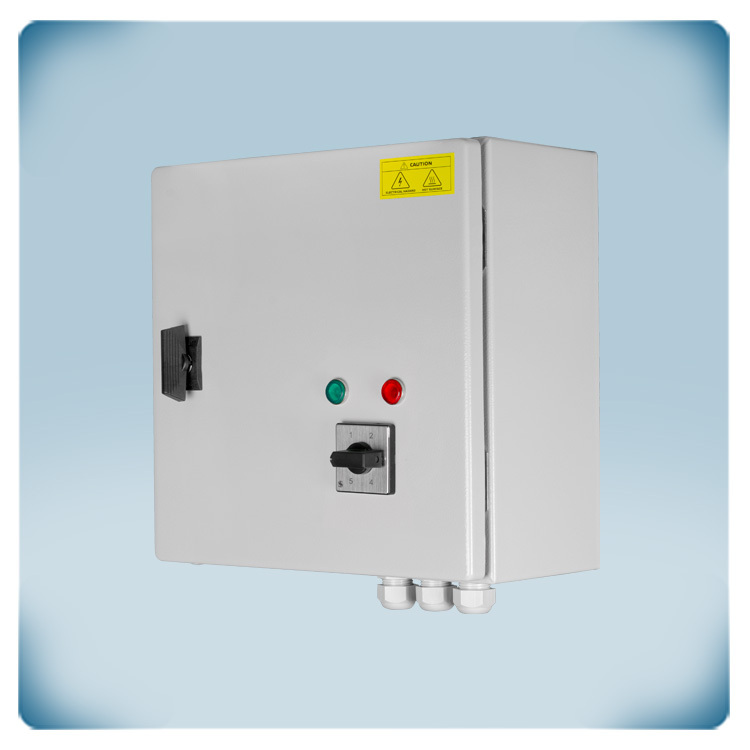

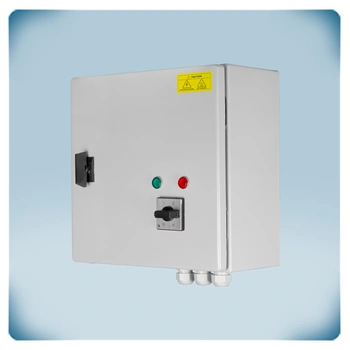

C'est un variateur de vitesse de ventilateur à autotransformateur à 5 vitesses pour moteurs monophasés avec contact thermique. Le courant moteur maximal (combiné) est de 20 A. La vitesse du ventilateur est réglée à l'aide du commutateur rotatif avec position d'Arrêt, ou bien OFF.
Le moteur peut être activé ou désactivé à distance via une entrée numérique.
La fonction de surveillance TK arrête le moteur en cas de surchauffe. Le moteur redémarre automatiquement après une coupure de courant. L'alarme et les sorties non contrôlées peuvent être utilisées pour contrôler des dispositifs externes afin d'émettre des avertissements ou de vérifier le fonctionnement normal.
La vitesse du ventilateur est contrôlée par une réduction de la tension du moteur en cinq étapes via un autotransformateur. Cette technologie permet d'obtenir une tension de sortie parfaitement sinusoïdale, tout en assurant un fonctionnement silencieux du moteur.

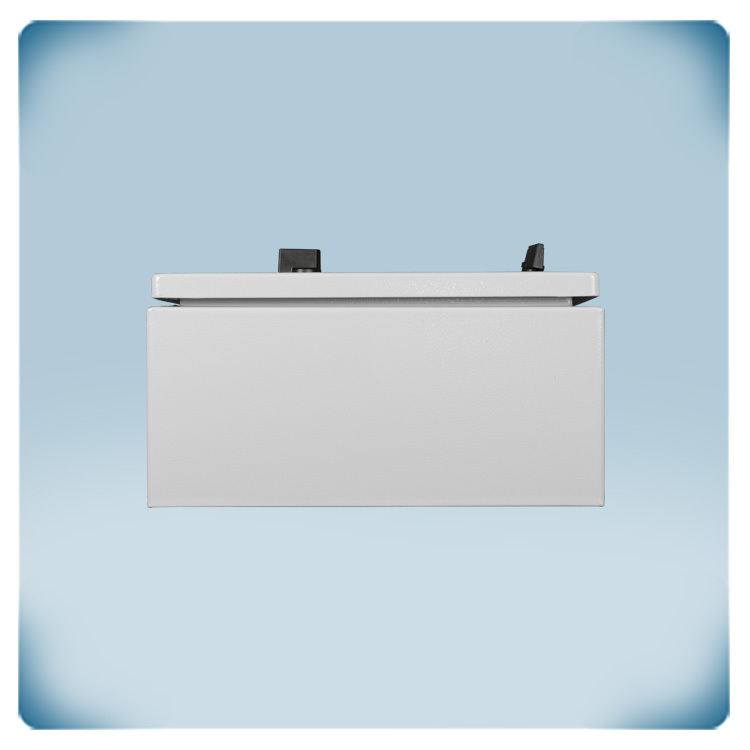

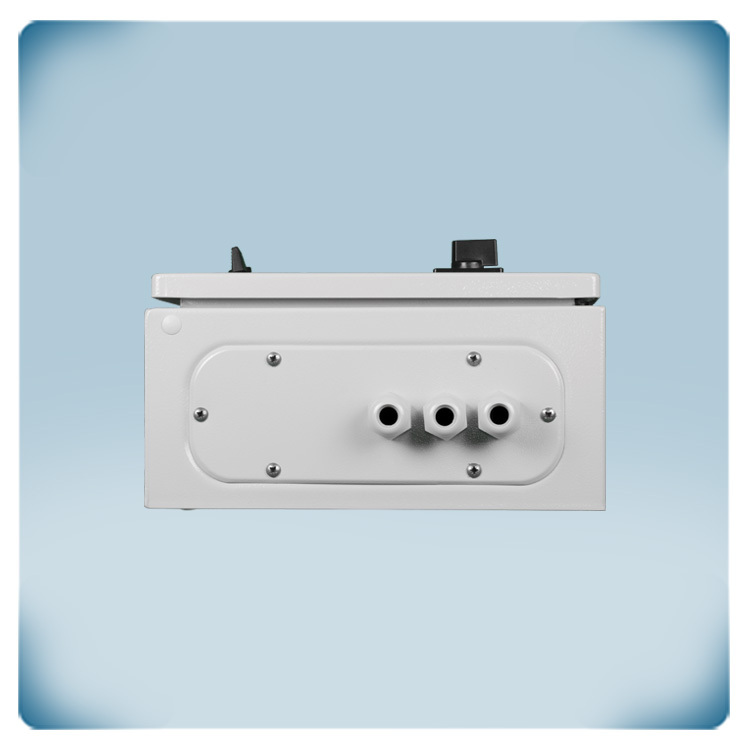

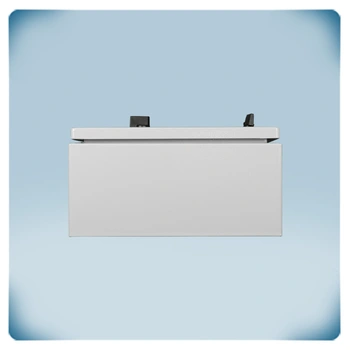

Le boîtier métallique peut être monté en surface et bénéficie d'un indice de protection IP54 contre la saleté, la poussière et l'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour un variateur de vitesse de ventilateur à 5 étapes?

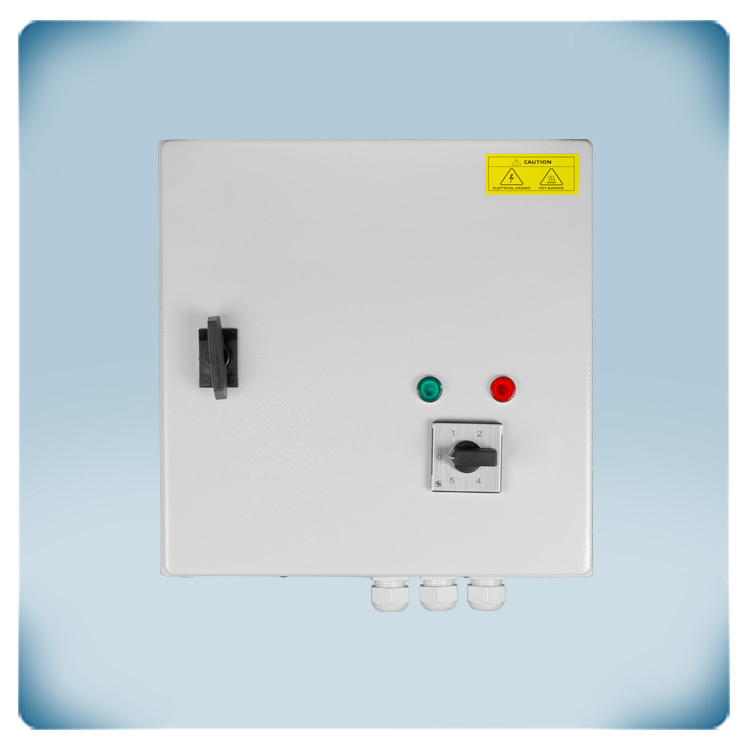

La vitesse du ventilateur peut être réglée via le commutateur rotatif à 5 positions. Il dispose également d'une position d'Arrêt, ou bien OFF pour désactiver le moteur. La technologie de l'autotransformateur réduit la vitesse du ventilateur et la tension du moteur en 5 étapes. Par conséquent, ce variateur de vitesse convient uniquement aux moteurs en tension réglable. Si vous n'êtes pas sûr que votre moteur soit réglable en tension, il est préférable de contacter le fabricant du moteur. La technologie de l'autotransformateur est très fiable et robuste. Elle génère une tension moteur avec une forme sinusoïdale parfaite. Il en résulte en un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Tout bruit électrique résiduel provenant des autotransformateurs est en outre filtré par le revêtement spécial imprégné.
La vitesse du ventilateur peut être réglée via le commutateur rotatif à 5 positions. Il dispose également d'une position d'Arrêt, ou bien OFF pour désactiver le moteur. La technologie de l'autotransformateur réduit la vitesse du ventilateur et la tension du moteur en 5 étapes. Par conséquent, ce variateur de vitesse convient uniquement aux moteurs en tension réglable. Si vous n'êtes pas sûr que votre moteur soit réglable en tension, il est préférable de contacter le fabricant du moteur. La technologie de l'autotransformateur est très fiable et robuste. Elle génère une tension moteur avec une forme sinusoïdale parfaite. Il en résulte en un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Tout bruit électrique résiduel provenant des autotransformateurs est en outre filtré par le revêtement spécial imprégné.
Ce variateur de vitesse de ventilateur peut-il protéger les moteurs contre la surchauffe ?
Ce variateur de vitesse de ventilateur dispose de quelques options supplémentaires, mais offre essentiellement le même contrôle de vitesse que la série STR-1 standard. L'une d'entre elles est la possibilité de surveiller les contacts thermiques du moteur. Les contacts TK ou thermiques surveillent la température à l'intérieur des enroulements du moteur. En cas de surchauffe du moteur, la fonction de surveillance TK désactivera le moteur pour éviter de l'endommager et activera la sortie d'alarme. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du variateur doivent être shuntées pour simuler une température moteur normale.
Quels sont les principaux avantages de ce variateur ?
Au-delà de ses performances techniques, ce variateur propose des fonctionnalités avancées qui garantissent une gestion optimale et sécurisée de votre installation. On pourait bien noter les suivants :
Les entrées offrent des possibilités de contrôle à distance

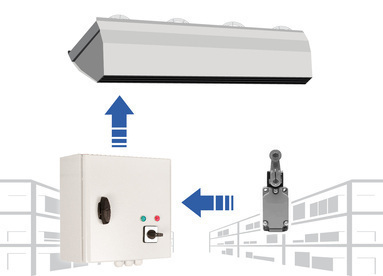

En effet, la série STRA1 offre beaucoup d'options de contrôle grâce à ses entrées supplémentaires. Via ces entrées, le moteur peut être activé ou désactivé à distance. Cela peut être utilisé, à titre d'exemple, pour connecter un contact de porte afin de contrôler un rideau d'air. Chaque fois que la porte s'ouvre, le contact de porte est déclenché. Il active alors le rideau d'air via l'entrée du variateur STRA1. Le rideau d'air fonctionne à une vitesse fixe, définie via le commutateur rotatif. Un autre exemple, c'est bien la connexion d'un détecteur de fumée à l'entrée. En cas d'alerte de fumée, le moteur sera désactivé. L'entrée du détecteur de fumée l'emportera sur l'état de l'autre entrée. De cette façon, la propagation des gaz de fumée toxiques à travers le système de ventilation peut être ralentie.
Réinitialisation automatique après une coupure de courant
Dans un cas de coupure de courant, ce variateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarre automatiquement. Avec les variateurs de vitesse de ventilateur standards, après une coupure de courant, le commutateur rotatif doit être tourné manuellement sur la position d'Arrêt, ou bien OFF, puis de nouveau sur la position de vitesse souhaitée. Cela n'est pas nécessaire avec la série STRA1.
Sorties pour contrôler des dispositifs externes
La sortie supplémentaire non régulée de 230 VAC est active lorsque le moteur est activé. Cette sortie est appelée « sortie non régulée » car elle est soit Marche/ON (230 Volts), soit Arrêt/OFF (0 Volt). Le courant maximal de cette sortie est de 2 A. Cette sortie peut être utilisée pour contrôler un voyant lumineux, ouvrir les grilles de fermeture des conduits d'air, activer l'éclairage, etc. L'appareil connecté à cette sortie fonctionnera simultanément avec le ventilateur.
Pourquoi on dit que le boîtier est durable ?
De toute façon, il faut vous assurer que le variateur de vitesse du ventilateur peut refroidir suffisamment. C'est la raison pour laquelle il convient de l'installer dans un endroit témpéré, à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en acier de haute qualité. Ce matériau est très robuste et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre la pénétration de poussière et d'eau. Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur.
