Variateur de vitesse à autotransformateur 1,5 A | CT
Description du produit
C'est un variateur de vitesse de ventilateur à transformateur à 5 étapes, ou bien paliers avec contacts thermiques ou TK pour moteurs monophasés. Le courant moteur maximum (combiné) est de 1,5 A.

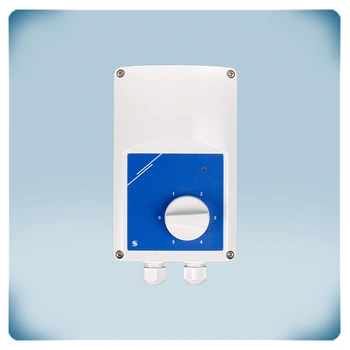

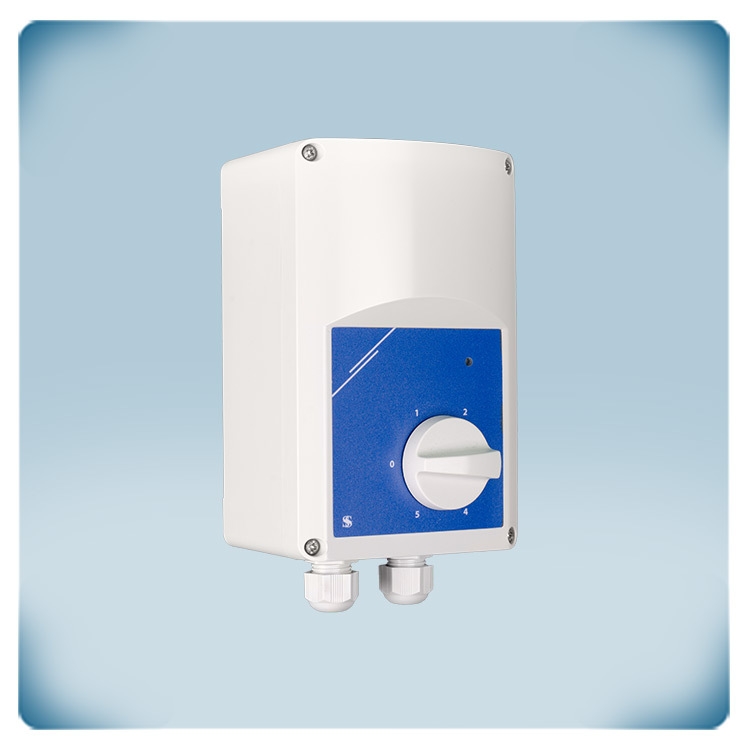

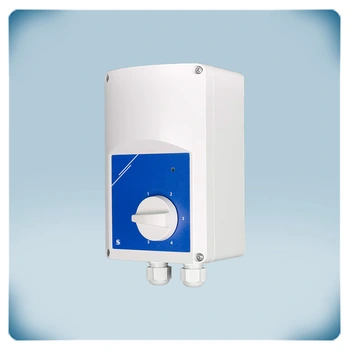

La vitesse du ventilateur peut être ajustée à l'aide du commutateur rotatif sur la façade avant. En cas de surchauffe, la fonction de surveillance TK désactive le moteur. La vitesse du ventilateur est contrôlée en cinq étapes en abaissant la tension moteur. La forme parfaitement sinusoïdale de la tension de sortie assure un fonctionnement silencieux du moteur.
Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour un variateur de vitesse de ventilateur basé sur un transformateur ?
Les variateurs à transformateur sont une solution de contrôle de vitesse robuste, facile à utiliser, efficace et abordable. Un autre avantage majeur des unités de contrôle basées sur des transformateurs est le contrôle de la vitesse sans excitation électromagnétique dans les moteurs. Les produits sont donc également recommandés pour les locaux sensibles au bruit. Ce que vous obtenez avec un variateur de vitesse de ventilateur à transformateur, c'est : un fonctionnement silencieux du moteur, un contrôle simple par paliers et un variateur avec une longue durée de vie à un prix raisonnable !
Quel est le domaine d'utilisation ?
Les variateurs de vitesse de ventilateur à 5 étapes, ou bien paliers, sont largement utilisés dans les cuisines industrielles, les entrepôts ou les environnements industriels. Ils sont souvent employés comme un contrôle simple pour la régulation des hottes d'extraction ou des ventilateurs d'extraction. La vitesse du ventilateur peut être augmentée, de l'arrêt à la vitesse maximale, en 5 étapes. Une fois raccordé, ce variateur peut être utilisé immédiatement. Aucune configuration ou programmation n'est requise. Le contrôle de vitesse de ventilateur AC est vraiment très simplifié !
Quelle est la technologie ? C'est un variateur de vitesse de ventilateur pour moteurs monophasés. Via le commutateur rotatif intégré, il est bien possible de sélectionner l'une des 5 vitesses. La technologie à autotransformateur est utilisée pour réduire la tension moteur et la vitesse du ventilateur en 5 étapes. La technologie à autotransformateur est très fiable et robuste. Elle génère une tension moteur de forme parfaitement sinusoïdale. Il en résulte un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement imprégné spécial réduit le bruit électrique émis par les autotransformateurs.
La série est développée pour conrôler les ventilateurs AC via la réduction de la tension moteur. Les ventilateurs AC fonctionnent avec un courant alternatif et convertissent le courant alternatif en puissance mécanique. Par conséquent, ils conviennent uniquement aux moteurs à tension contrôlable. De toute façon, plusieurs moteurs peuvent être raccordés au variateur tant que la limite de courant n'est pas dépassée. Dans ce cas, tous les moteurs fonctionnent à la même vitesse. Si vous n'êtes pas sûr du type de votre moteur, il est fort recommandable de lire attentivement sa documentation d'accompagnement ou de contacter le fabricant du moteur.
Quels sont les avantages clés ?
Cette série de variateurs de vitesse à autotransformateur comporte de nombreux avantages, parmi lesquels on pourrait bien noter les suivants :
Sortie non régulée
La sortie supplémentaire non régulée (230 VCA), est active lorsque le moteur est sous tension. Étant donné que cette sortie est soit Marche, ou bien ON (230 Volts), soit Arrêt, ou bien OFF (0 Volt), elle est dite « sortie non régulée ». Le courant maximum de cette sortie est de 2 A. Elle est le plus souvent utilisée afin de contrôler un voyant de fonctionnement externe, pour ouvrir ou fermer un registre, pour commuter un relais externe, etc. Lorsque le ventilateur s'arrête, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
Surveillance TK
La protection thermique du moteur fait référence aux mesures et dispositifs utilisés afin de protéger les moteurs électriques contre diverses pannes électriques et conditions de fonctionnement anormales dues à la surchauffe. L'objectif principal de la protection thermique du moteur, c'est bien de prévenir les endommagements au moteur et d'assurer son fonctionnement sûr et fiable. Si votre moteur est équipé d'une protection thermique, les contacts TK peuvent être raccordés.
Commutateur rotatif avec délai mécanique temporisé intégré
Il est important de ne pas actionner le commutateur rotatif trop rapidement. Le commutateur dispose d'un délai mécanique temporisé intégré. C'est bien très important pour pouvoir prévenir l'étincelage interne lors de la commutation. Cela, à son tour, a un effet positif sur la durée de vie de l'appareil. Lorsque le commutateur rotatif est tourné plus rapidement que le délai mécanique temporisé intégré, l'appareil reste en interne sur la position 0 (position Arrêt).
Boîtier robuste

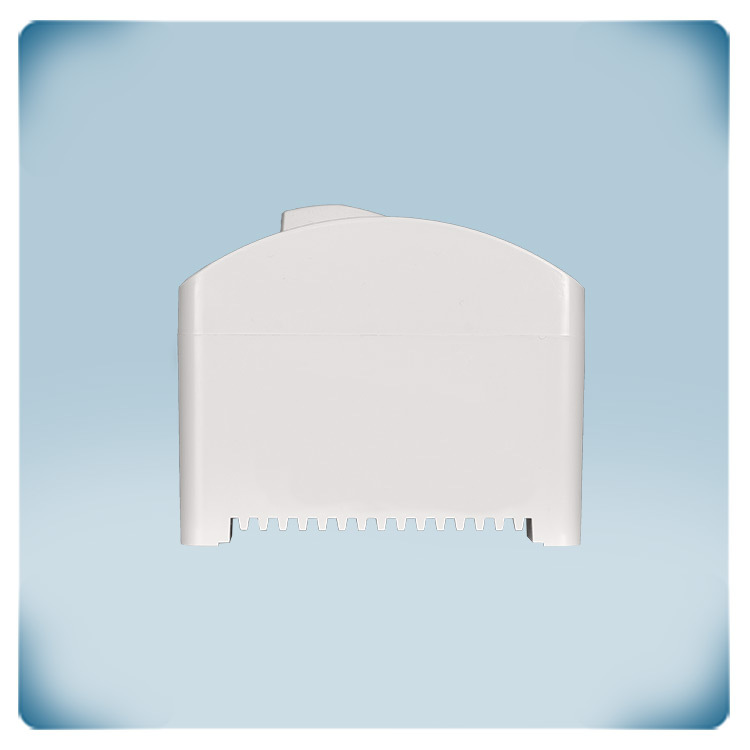

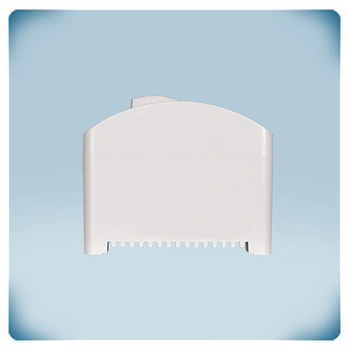

Veiller à ce que le variateur de vitesse du ventilateur puisse être suffisamment refroidi. Il est préférable de l'installer dans un endroit tempéré, de préférence à l'abri de la lumière directe du soleil. Le boîtier est conçu et fabriqué en interne. On utilise du plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les impacts. Il bénéficie d'un indice de protection IP54 contre la pénétration de poussière et d'eau. Ce variateur de vitesse de ventilateur peut être installé sur un mur ou sur un panneau à l'intérieur.
