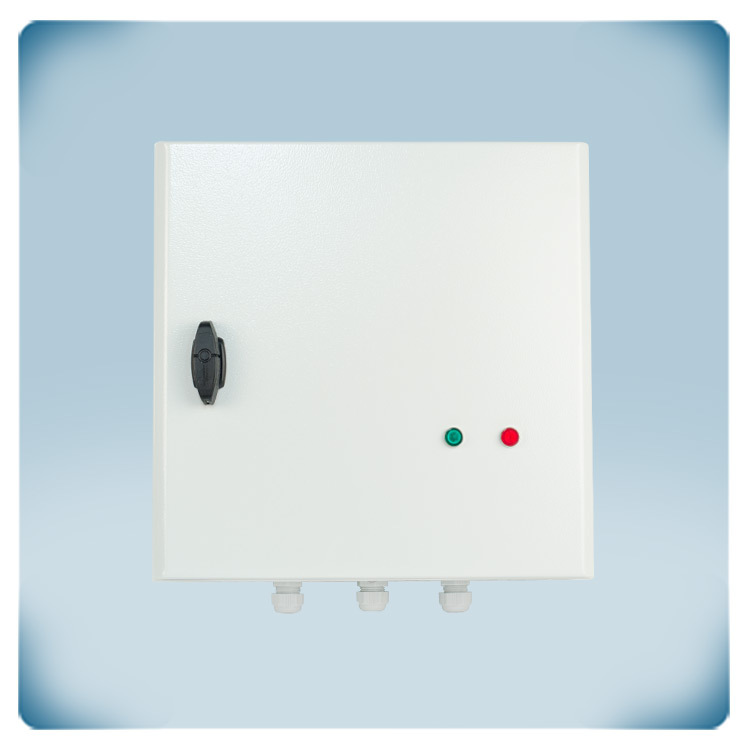

.webp "Variateur vitesse autotransformateur 13 A | 230 VCA | entrée analogique")

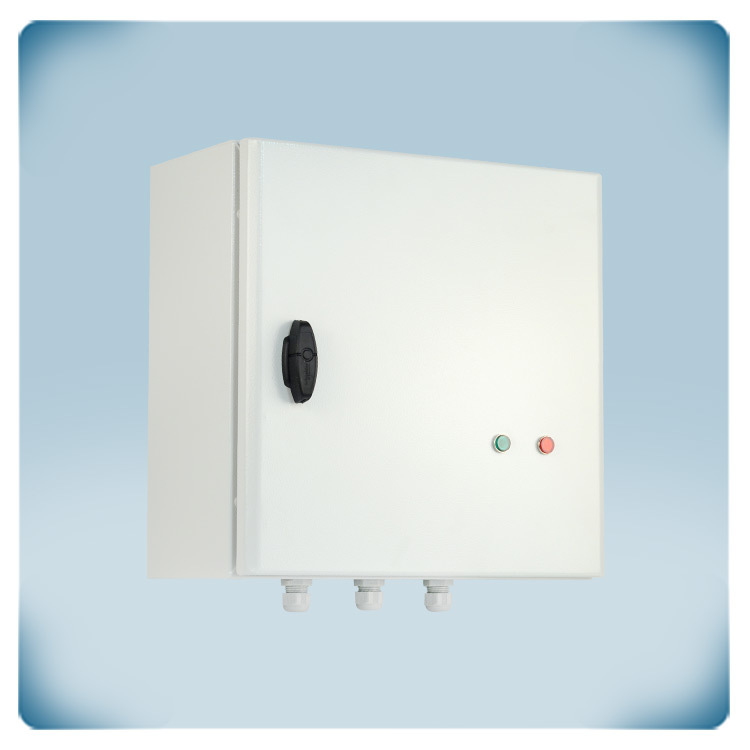

.webp "Régulateur vitesse autotransformateur 13 A | 230 VCA | entrée analogique")

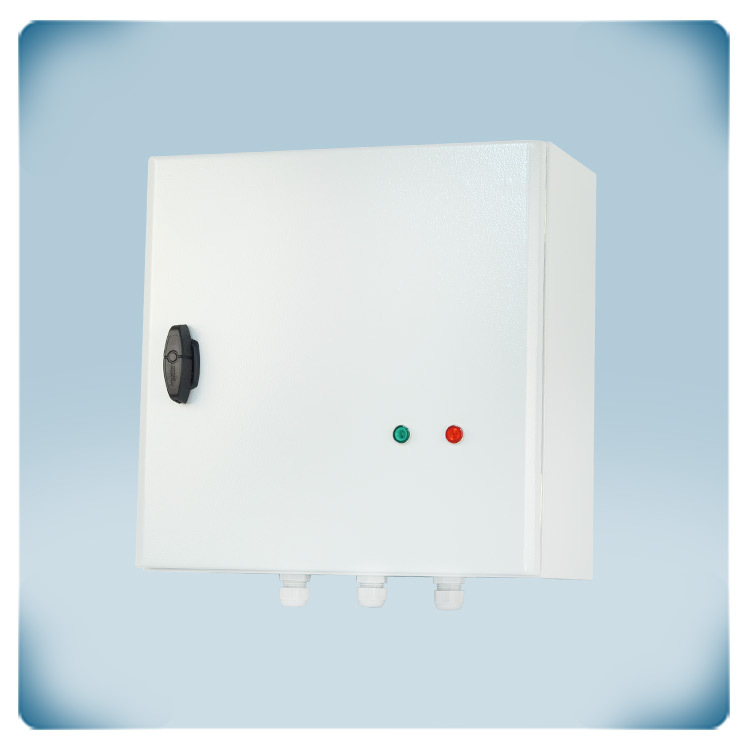

.webp "Boîtier variateur vitesse autotransformateur 13 A | 230 VCA | entrée analogique")
Déclaration CE
Variateur de vitesse à autotransformateur 13 A | entrée analogique
Description du produit
Ce variateur à autotransformateur dispose d'une entrée analogique 0-10 V. Il contrôle des moteurs monophasés. Le courant moteur maximum (combiné) est de 13 A. La tension d'alimentation est de 230 volts.
La vitesse est régulée en cinq étapes en abaissant la tension du moteur grâce à la technologie à autotransformateur. Un signal de contrôle analogique (0-10 V) ou un potentiomètre externe est utilisé pour choisir ces 5 niveaux. La tension de sortie sinusoïdale précise assure un fonctionnement silencieux du moteur. En cas de surchauffe, la fonction de surveillance TK coupe le moteur.
Le boîtier est fabriqué en plastique IP54, tout en étant adapté à un montage en surface.
Spécifications et descriptions supplémentaires
Comment fonctionne le variateur ?
Le variateur à autotransformateur STVS1 offre une solution complète pour réguler la vitesse des ventilateurs, protéger les moteurs et proposer diverses capacités de contrôle et de surveillance. Il est particulièrement utile dans les applications où un contrôle précis, la durabilité et la fiabilité sont essentiels.
Un variateur à autotransformateur est un dispositif sophistiqué conçu pour réguler de manière complexe la vitesse des ventilateurs en réduisant stratégiquement la tension du moteur par étapes incrémentiels. Ce mécanisme de contrôle précis est réalisé grâce à l'utilisation d'une technologie avancée d'autotransformateur, qui affiche une fiabilité et une robustesse remarquables dans son fonctionnement. Cette technologie génère une tension moteur caractérisée par une forme d'onde sinusoïdale lisse. Cet attribut exceptionnel garantit non seulement un fonctionnement silencieux du moteur, mais également sert à prolonger la durée de vie operationnelle du ventilateur de manière considérable. Une couche supplémentaire de sophistication est ajoutée par la mise en œuvre d'un revêtement imprégné spécial, qui atténue efficacement la génération de bruit électrique typiquement associé aux autotransformateurs.
Commande via un signal de commande 0-10 V
Facilitant la précision du contrôle, le variateur à autotransformateur intègre un système qui répond à un signal d'entrée 0-10 V. Cette manipulation du signal est importante lorsque des niveaux de vitesse de ventilateur spécifiques doivent être atteints. Les sondes de Sentera peuvent être utilisées pour générer ce signal de contrôle. En l'absence de signal 0-10 V, le système accepte un potentiomètre externe, à titre d'exemple, le potentiomètre MTP-X10K-NA peut être intégré de manière transparente à l'alimentation 12 VCC du variateur STVS1.
Quelles sont les fonctionnalités supplémentaires ?
Cette série de variateurs intègre des fonctionnalités avancées conçues afin d'optimiser la sécurité opérationnelle, de faciliter la surveillance à distance et de garantir une reprise automatique de l'activité après une interruption de l'alimentation.
Protection thermique du moteur
La série dispose d'une protection thermique du moteur. Cette mesure de protection repose sur la surveillance des contacts thermiques du moteur (couramment abrégés TK). La fonction TK est essentielle pour éviter la surchauffe du moteur, ainsi, dès la détection de températures moteur élevées, la fonction de surveillance neutralise rapidement le moteur. Cela prévient la possibilité d'endommager le moteur. Dans les cas où le moteur ne possède pas de contacts TK, les bornes doivent être pontées.
Sortie numérique supplémentaire
Le variateur de vitesse STVS1 dispose également d'une sortie numérique auxiliaire. Cette sortie 12 VCC surveille les contacts thermiques, dont la fonction est de protéger le moteur contre des conditions de surchauffe graves. En exploitant cette sortie, diverses applications peuvent être réalisées. Par exemple, elle peut être connectée pour alimenter une lampe dont l'allumage peut servir d'indicateur d'état du système. La sortie peut s'intégrer de manière transparente dans un système de gestion technique du bâtiment (GTB) automatisé, facilitant ainsi la propagation d'alarmes sonores et/ou lumineuses en réponse à la surchauffe du moteur électrique ou à un arrêt soudain du ventilateur.
Reprise avec réinitialisation automatique après une coupure de courant
Le variateur répond aux coupures de courant par un mécanisme d'auto-réinitialisation automatique. Dans de tels cas, le système lance rapidement un processus de réinitialisation, garantissant qu'une fois le courant rétabli, le moteur reprend son fonctionnement sans interruption.
Sortie 230 V non régulée
Le variateur dispose d'une sortie supplémentaire non régulée de 230 VCA, qui s'active pendant le fonctionnement du moteur. Cette sortie sert d'outil polyvalent, capable de gérer des indicateurs externes ou des dispositifs tels que des registres. Lors de la désactivation du ventilateur, le registre se ferme et l'indicateur s'éteint, toutefois, quand le ventilateur est en fonctionnement, les registres sont maintenus ouverts et l'indicateur émet une lumière constante.
Plus de 5 tensions de sortie disponibles
Au-delà des configurations de tension standard, la série STVS1 offre plus de cinq paliers de tension de sortie (110, 140, 170, 190 et 230 VCA), mais il existe également une prise de tension de sortie de 80 VCA, bien que non connectée. Cela offre la possibilité de configurations de tension sur mesure, réalisées sans effort par la manipulation du câblage interne du système.
Pourquoi le boîtier est-il durable ?
La série dispose de boîtiers en tôle d'acier résistant aux impacts mécaniques externes. Ils peuvent supporter des chocs, des collisions ou d'autres forces physiques sans compromettre leur structure ni les composants internes. Cette caractéristique est particulièrement importante dans les environnements où le risque de tels impacts est élevé, garantissant ainsi la protection des composants intégrés. Les boîtiers bénéficient d'une finition peinte, qui non seulement apporte un aspect esthétique, mais sert également de couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. La finition peinte aide à renforcer la durabilité et la durée de vie prolongée du boîtier. Le boîtier est certifié EN 62208, tou en étant conçu pour un montage en surface. Il bénéficie d'un indice de protection IP54, qui le protège de la pénétration de saletés, de poussière et d'humidité.
