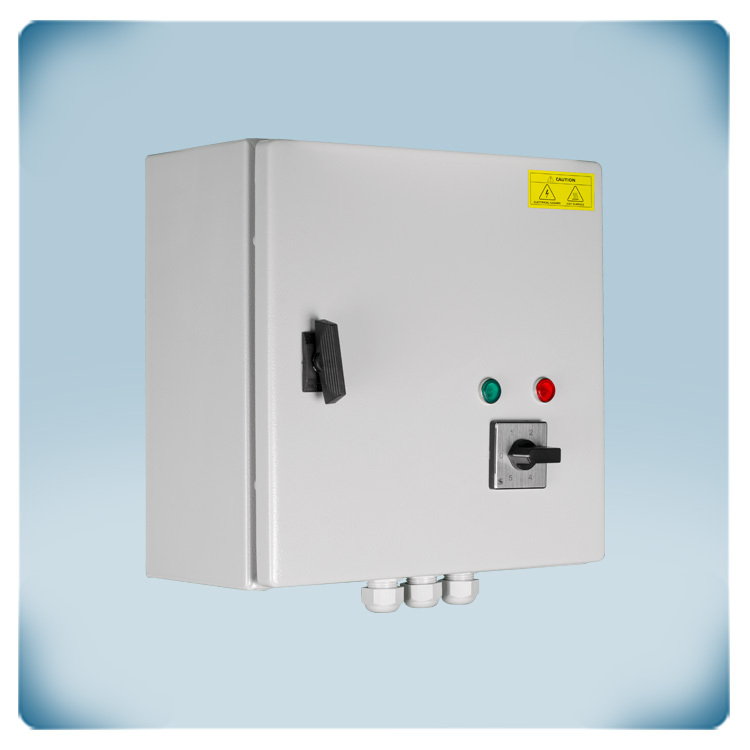

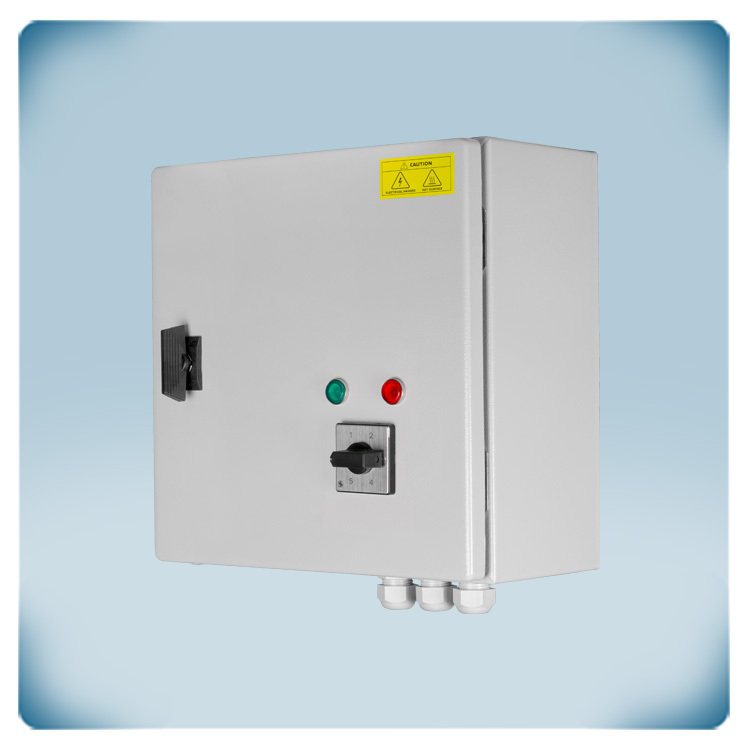

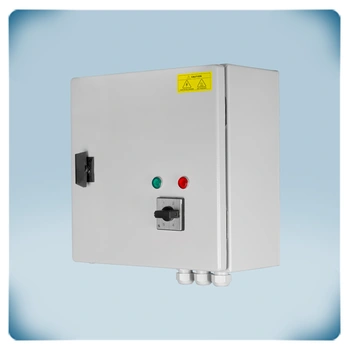

Variateur de vitesse à autotransformateur 13 A | CT | Marche-Arrêt
Description du produit
Variateur de vitesse de ventilateur à autotransformateur avec cinq vitesses, conçu pour des moteurs monophasés équipés de contacts thermiques. Le courant moteur maximal (combiné) est de 13 A. Le commutateur rotatif avec position OFF permet de régler la vitesse du ventilateur. Les entrées numériques permettent l'activation ou la désactivation du moteur à distance.
En cas de surchauffe du moteur, la fonction de surveillance TK le désactive. Après une coupure de courant, le moteur redémarre automatiquement. Des dispositifs externes peuvent être contrôlés par les sorties d'alarme et non régulées pour générer des alertes ou vérifier le fonctionnement normal.
La vitesse du ventilateur est contrôlée en abaissant la tension du moteur en cinq étapes à l'aide d'autotransformateurs. Cette technologie garantit un fonctionnement silencieux du moteur en produisant une tension de sortie avec une forme sinusoïdale idéale.
Le boîtier bénéficie d'un indice de protection IP54 contre l'intrusion d'humidité, de saleté et de poussière, et peut être monté en surface.
Spécifications et descriptions supplémentaires
Pourquoi opter pour un variateur de vitesse de ventilateur à 5 paliers ?

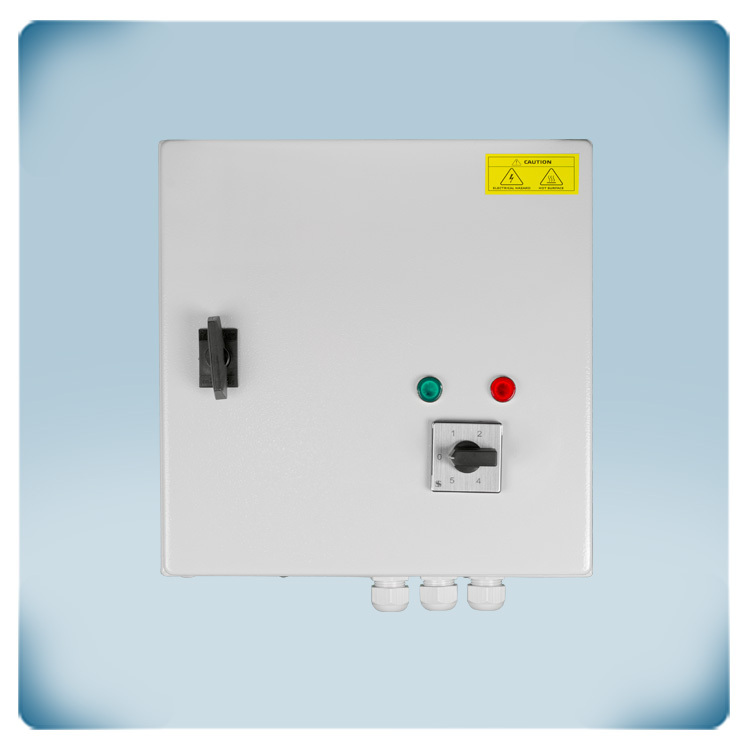

Le commutateur rotatif de ce variateur de vitesse de ventilateur dispose de cinq positions, chacune correspondant à une vitesse de ventilateur différente. L'une des positions permet de désactiver directement le moteur : la position, d'Arrêt, ou bien OFF. La technologie de l'autotransformateur réduit la vitesse du ventilateur et la tension du moteur en 5 étapes. Par conséquent, ce variateur de vitesse est compatible uniquement avec des moteurs en tension contrôlable. Si vous n'êtes pas sûr que votre moteur soit réglable en tension, il est préférable de contacter le fabricant du moteur. La technologie de l'autotransformateur est très fiable et robuste. Elle génère une tension moteur avec une forme sinusoïdale parfaite. Cela se traduit par un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Tout bruit électrique résiduel provenant des autotransformateurs est en outre filtré par le revêtement spécial imprégné.
Quels sont les principaux avantages de ce variateur ?
Ce variateur se distingue par plusieurs atouts majeurs qui optimisent la gestion de votre système de ventilation, parmi lesquels :
Les entrées offrent des possibilités de contrôle à distance

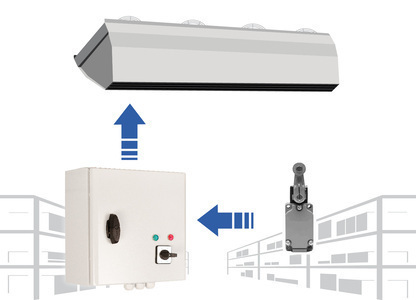

De effet, la série STRA1 propose nombreux d'options de contrôle grâce à ses entrées supplémentaires. Via ces entrées, le moteur peut être activé ou désactivé à distance. Cela peut être utilisé, par exemple, pour connecter un détecteur de fumée à l'entrée. En cas d'alerte de fumée, le moteur sera désactivé. L'entrée du détecteur de fumée l'emportera sur l'état de l'autre entrée. De cette manière, la propagation des gaz de fumée toxiques à travers le système de ventilation peut être ralentie. Un autre exemple, c'est la connexion d'un contact de porte pour contrôler un rideau d'air. Chaque fois que la porte s'ouvre, le contact de porte est déclenché. Il active alors le rideau d'air via l'entrée du variateur STRA1. Le rideau d'air fonctionnera à une vitesse fixe, définie via le commutateur rotatif.
Les moteurs avec contact TK peuvent être surveillés thermiquement
Ce variateur de vitesse de ventilateur offre le même contrôle de vitesse que la série STR-1 standard, avec quelques options supplémentaires. L'une de ces options, c'est la possibilité de surveiller les contacts thermiques du moteur. Les contacts TK ou thermiques surveillent la température à l'intérieur des enroulements du moteur. Grâce à la fonction TK, en cas de surchauffe du moteur, celui-ci sera désactivé pour éviter d'être endommagé et le TK activera la sortie d'alarme. Cette sortie d'alarme peut être utilisée pour connecter un module d'alarme externe, tel qu'un buzzer ou un voyant. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du variateur doivent être shuntées pour simuler une température moteur normale.
Réinitialisation automatique après une coupure de courant
Ce variateur se réinitialise automatiquement en cas de coupure de courant. Lorsque le courant est rétabli, le moteur redémarre automatiquement. Avec les variateurs de vitesse de ventilateur standards, après une coupure de courant, le commutateur rotatif doit être tourné manuellement sur la position d'Arrêt, ou bien OFF, puis de nouveau sur la position de vitesse souhaitée, toutefois, ce n'est pas le cas quand il s'agit de la série STRA1.
Sorties pour contrôler des dispositifs externes
La sortie supplémentaire non régulée (230 VAC) est active lorsque le moteur est en fonctionnement. Cette sortie est toujours soit Marche/ON (230 Volts), soit Arrêt/OFF (0 Volt). Elle est appelée « sortie non régulée », car la valeur de sortie ne peut pas être régulée. Le courant maximal de cette sortie est de 2 A. Cette sortie peut être utilisée pour contrôler un voyant lumineux, ouvrir les grilles de fermeture des conduits d'air, activer l'éclairage, etc. L'appareil connecté à cette sortie fonctionnera simultanément avec le ventilateur.
Pourquoi le boîtier est-il durable ?

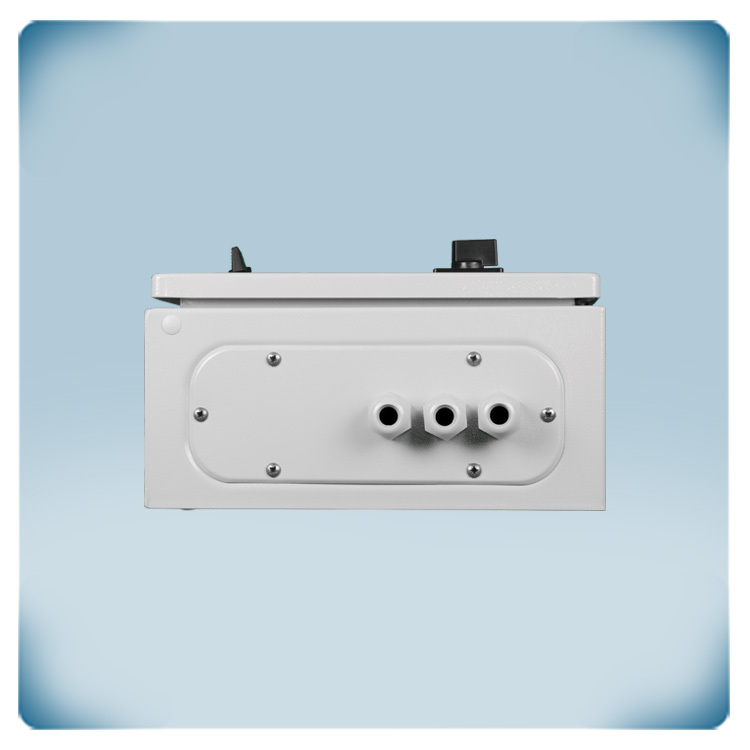

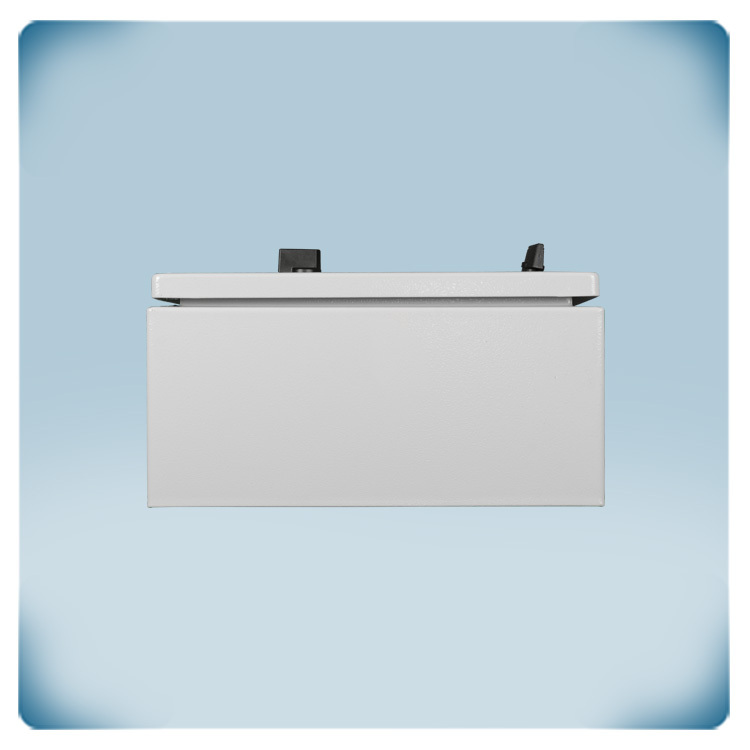

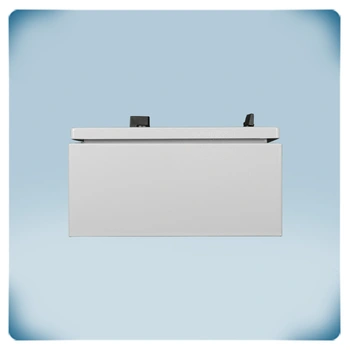

Tout d'abord, il faut vous assurer que le variateur de vitesse du ventilateur peut refroidir suffisamment. Pour cette raison, il convient de l'installer dans un endroit tempéré, à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en acier de haute qualité. Ce matériau est très robuste et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre la pénétration de poussière et d'eau. Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur.
