Déclaration CE
Transmetteur de gaine CO2, VCC
Description du produit
Ce transmetteur mesure la température, l'humidité et le CO2 dans les gaines de ventilation.
Mesure et Contrôle : Il effectue la mesure de la température, de l'humidité et du CO2, offrant le contrôle du ventilateur EC/AC ou du servomoteur de clapet avec une seule sortie analogique (sélectionnable).
Il propose des plages sélectionnables et le contrôle de la vitesse du ventilateur basé sur ces paramètres.
Alimentation et Communication : Il fonctionne sur 24 V CC. Tous les paramètres et données sont accessibles via Modbus RTU. La connexion est facile grâce aux borniers à ressort.
Flexibilité et Maintenance : L'élément du capteur de CO2 est remplaçable et auto-étalonnable.
Spécifications et descriptions supplémentaires
Pourquoi la mesure du CO2 est-elle essentielle pour la qualité de l'air intérieur et où le capteur doit-il être monté ?
Mesurer les niveaux de dioxyde de carbone (CO2) dans les bâtiments est essentiel pour assurer la qualité de l'air intérieur, le confort et l'efficacité énergétique. Des niveaux élevés de CO2 peuvent indiquer une mauvaise ventilation, ce qui peut entraîner des problèmes de santé, de l'inconfort et une diminution des performances cognitives. Les personnes produisent du CO2 ou dioxyde de carbone en respirant. Cela fait de la concentration de CO2 un bon indicateur du niveau d'occupation et d'activité dans un espace. Dans de nombreuses applications, les capteurs de CO2 sont utilisés comme indicateur des besoins en ventilation. Ce régulateur de capteur CVC mesure la température, l'humidité relative et le CO2 dans les gaines de ventilation. Le point de rosée est calculé à partir de la température et de l'humidité. Ce capteur fonctionnera de manière optimale s'il est installé dans une section droite de la gaine d'air. Évitez l'installation dans des zones d'air turbulent à proximité des filtres, des ventilateurs, des serpentins de refroidissement, etc. Positionnez correctement le capteur par rapport à la direction du flux d'air. Veuillez consulter les instructions de montage pour des informations plus détaillées.
Comment le capteur mesure-t-il le CO2 et contrôle-t-il les appareils CVC ?

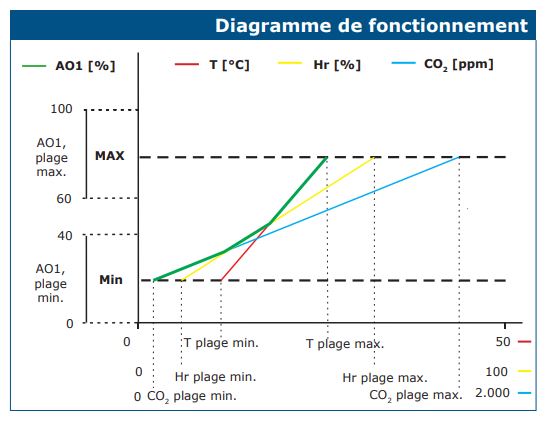

L'algorithme du capteur contrôle une seule sortie. Cette sortie peut contrôler directement un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité relative et du niveau de CO2 mesurés. Par exemple, à mesure que la température, l'humidité relative ou le niveau de CO2 approchent de leur limite maximale, la vitesse du ventilateur augmentera ou le clapet s'ouvrira.
L'algorithme du capteur contrôle une seule sortie. Cette sortie peut contrôler directement un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité relative et du niveau de CO2 mesurés. Par exemple, à mesure que la température, l'humidité relative ou le niveau de CO2 approchent de leur limite maximale, la vitesse du ventilateur augmentera ou le clapet s'ouvrira.
La technologie NDIR ou Infrarouge non dispersif est utilisée pour mesurer le niveau de CO2. Cette technologie offre un faible coût de cycle de vie ainsi qu'un fonctionnement précis et stable à long terme.
Quelles sont les options de configuration et de sortie du capteur ?
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. Si nécessaire, ils peuvent également être ajustés via les registres Modbus respectifs. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V CC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU.
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. Si nécessaire, ils peuvent également être ajustés via les registres Modbus respectifs. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V CC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU.
Quelles sont les exigences d'alimentation et de câblage du capteur ?
La tension d'alimentation est de 24 V CC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela signifie qu'un câble à 4 fils est requis pour connecter ce capteur. La plupart des alimentations 24 V CC comprennent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V CC améliore la sécurité et la fiabilité de votre installation.
Comment fonctionne l'algorithme d'auto-étalonnage à logique ABC ?
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu à condition qu'il ait été exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2.
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu à condition qu'il ait été exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2.
Quelles sont les caractéristiques de conception et de protection du boîtier et de la sonde du capteur ?
Le boîtier est optimisé pour les mesures de CO2 dans les gaines de ventilation. Il offre une protection IP54 contre la pénétration de la poussière et de l'humidité. L'élément du capteur est intégré dans la sonde du capteur de gaine. Cette sonde possède une ouverture pour établir un contact direct entre le flux d'air et l'élément du capteur. La sonde du capteur elle-même offre une protection IP20.
Le boîtier est optimisé pour les mesures de CO2 dans les gaines de ventilation. Il offre une protection IP54 contre la pénétration de la poussière et de l'humidité. L'élément du capteur est intégré dans la sonde du capteur de gaine. Cette sonde possède une ouverture pour établir un contact direct entre le flux d'air et l'élément du capteur. La sonde du capteur elle-même offre une protection IP20.
