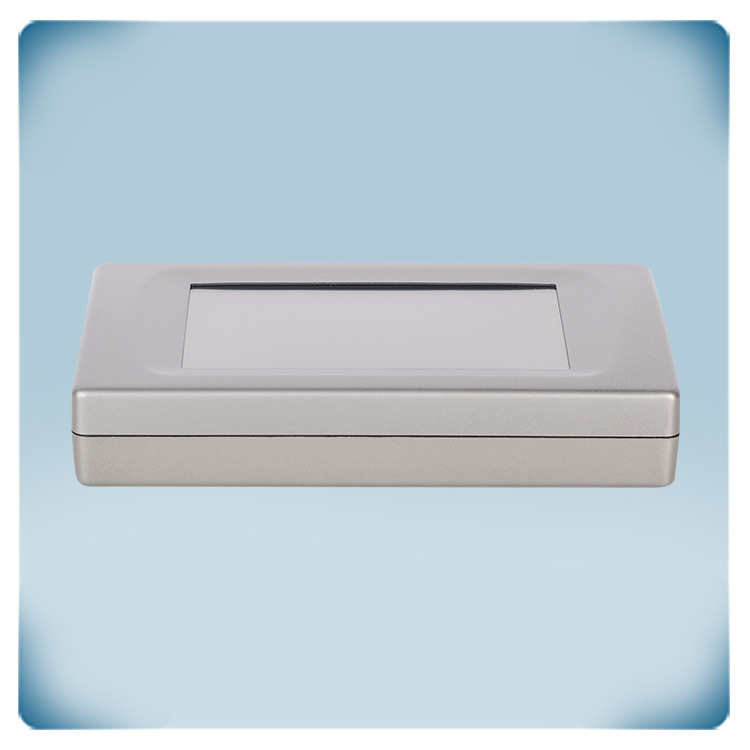

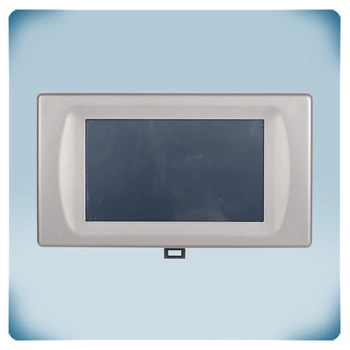

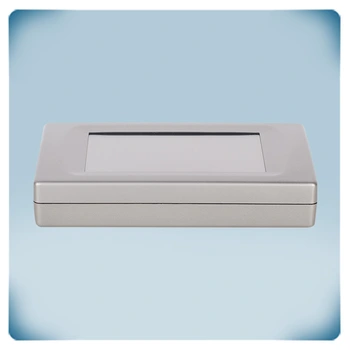

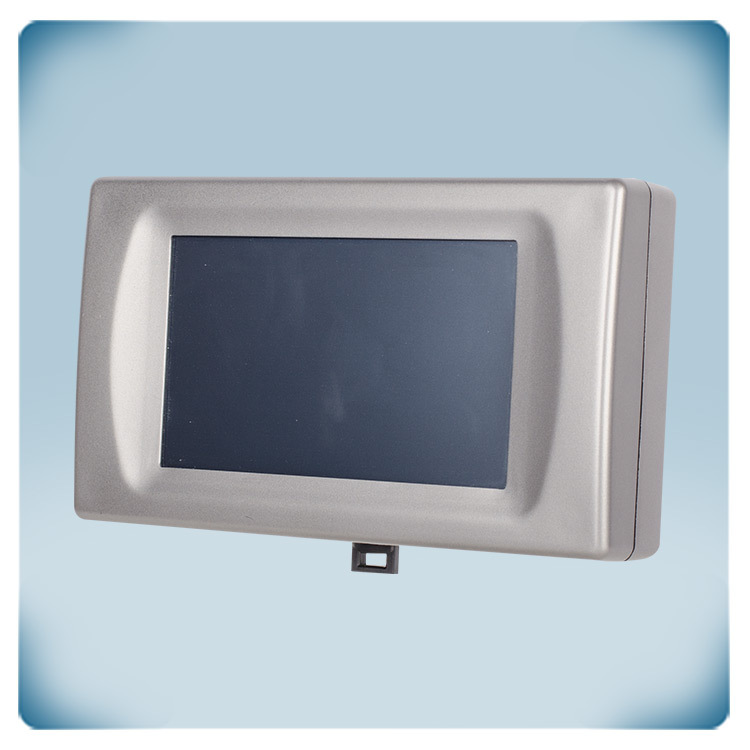

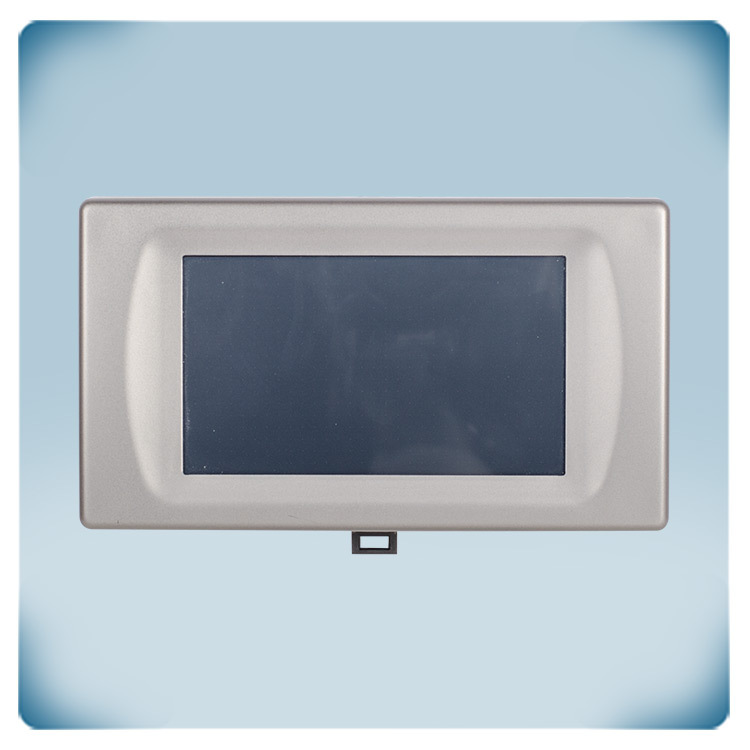

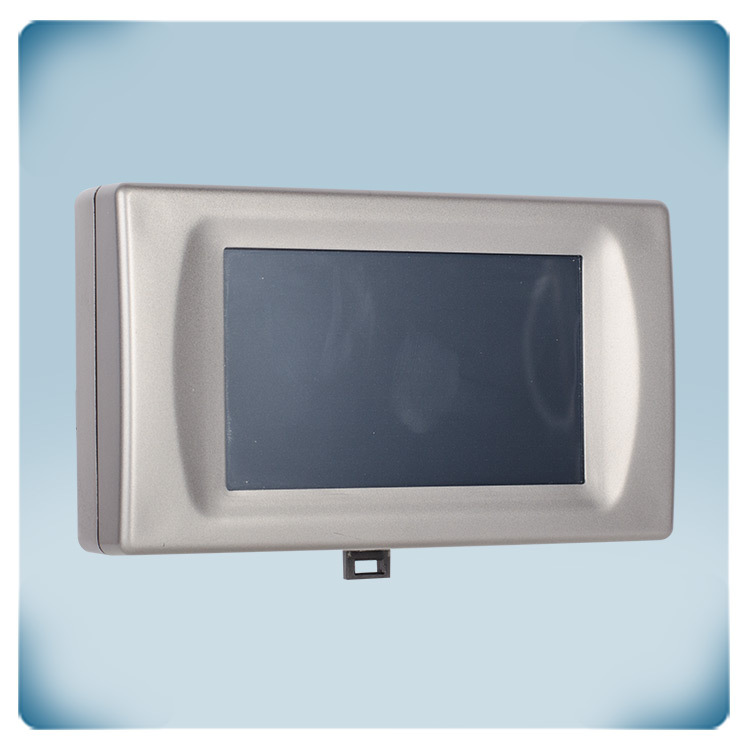

Configurateur pour produits Sentera | communication Modbus RTU

Code article SENSISTANT-1.0
GTIN 0.540.100.301.439.4
No d'intrastat 85.31.20.95
Catégorie Outils de configuration
Stock actuel 4 Unité
Temps d'avance d'usine 4 Semaine(s)

Description du produit

Configurateur pour tout produit Sentera avec communication Modbus RTU à bord. Écran tactile couleur TFT 4,3 pouces, interface PoM, communication Modbus RTU.

Modifiez les registres de stockage et lisez les registres d'entrée.

Spécifications et descriptions supplémentaires


- Interface homme-machine avec un écran tactile TFT 4,3”
- Reconnaît tous les capteurs / contrôleurs Sentera avec connexion Modbus RTU
- Communication Modbus RTU (RS485)
- Alimentation 24 VCC "Power over Modbus"

Sensistant Configuration

SENSISTANT est un outil de configuration pour les composants Sentera. Il constitue une alternative parfaite au logiciel 3SModbus. Il vous permet de configurer un produit Sentera sans avoir besoin d'un ordinateur. Lors de la connexion, l'interface utilisateur graphique identifie automatiquement le dispositif spécifique qui est connecté, simplifiant ainsi le processus de configuration. Cependant, veuillez noter que tandis que le logiciel 3SModbus permet de visualiser et de configurer plusieurs produits simultanément, seul un dispositif Sentera peut être configuré à la fois lors de l'utilisation de SENSISTANT.

SENSISTANT permet un ajustement facile et la lecture des paramètres du dispositif Sentera. Il est compact, extrêmement facile à utiliser et durable. Son écran tactile résistif offre une robustesse notable, résistant efficacement aux éraflures, aux chocs et aux conditions environnementales rigoureuses, ce qui le rend approprié pour des applications industrielles.
Il est capable d'enregistrer des entrées tactiles même lorsque l'utilisateur porte des gants, une fonctionnalité particulièrement avantageuse dans des conditions de froid intense ou dans des environnements industriels où les travailleurs portent des équipements de protection. De plus, les écrans tactiles résistifs consomment généralement moins d'énergie par rapport aux écrans tactiles capacitifs.

Câblage.

SENSISTANT fonctionne avec le Power over Modbus (PoM), une caractéristique permettant aux dispositifs de recevoir leur alimentation directement via le réseau de communication Modbus. Cela élimine la nécessité d'un câblage d'alimentation distinct. Cette fonctionnalité intègre à la fois l'alimentation et la transmission de données sur le même bus de communication, simplifiant ainsi l'installation et réduisant la complexité globale du câblage. Dans une configuration PoM, l'alimentation est fournie aux dispositifs par le même câble utilisé pour la communication Modbus. L'alimentation est fournie à l'aide d'une source de tension, à savoir un module d'alimentation de 24 VCC avec répéteur Modbus intégré.

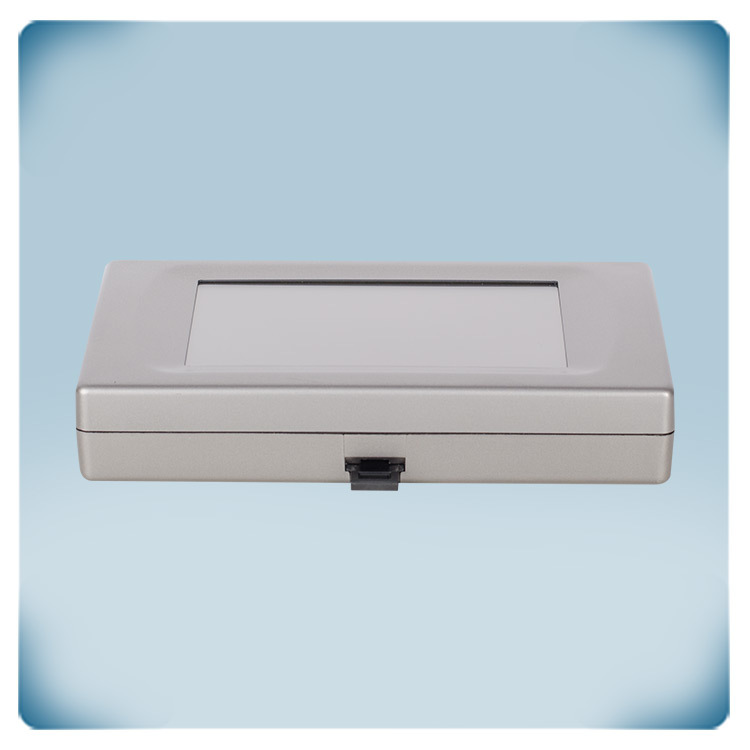

SENSISTANT peut être connecté au module d'alimentation via un câble UTP avec des connecteurs RJ45 aux deux extrémités. L'autre dispositif capteur Sentera peut être connecté via les borniers à vis ou via l'autre connecteur RJ45.

Fonctionnement.

Une fois branché sur l'alimentation, SENSISTANT initialise l'écran de démarrage. En pressant le bouton SCAN, la recherche automatique des dispositifs connectés est déclenchée. Dès que le capteur/contrôleur connecté est identifié, le nom du composant détecté ainsi que les registres Modbus d'entrée et de maintien sont affichés. Les registres de maintien sont modifiables, alors que les registres d'entrée sont en lecture seule.

Les registres d'entrée sont prévus pour stocker des données exclusivement consultables par un Modbus maître. Ces données proviennent fréquemment de capteurs, de compteurs, ou d'autres dispositifs ne nécessitant pas de contrôle externe. Ils jouent un rôle essentiel dans la surveillance et la collecte de données provenant de divers capteurs et dispositifs de mesure dans des environnements industriels.

Les registres de maintien Modbus représentent un autre type d'emplacement de stockage de données utilisé dans le protocole de communication Modbus, largement appliqué dans les systèmes d'automatisation industrielle et de contrôle. Ils se distinguent des registres d'entrée par leur capacité à stocker des valeurs de données qui peuvent être à la fois lues et écrites.
Ces registres sont employés dans des contextes nécessitant le contrôle et la configuration de dispositifs ou de processus. Chaque registre de maintien est identifié par une adresse unique au sein du réseau Modbus. Ils jouent un rôle essentiel dans la configuration et le contrôle de divers dispositifs tels que les régulateurs de moteurs, les automates programmables (PLC), et d'autres équipements dans des environnements industriels.
Ils facilitent une communication dynamique et en temps réel entre les dispositifs maîtres et esclaves, les positionnant ainsi comme des composants fondamentaux de la communication Modbus dans les systèmes de contrôle des processus et d'automatisation..
