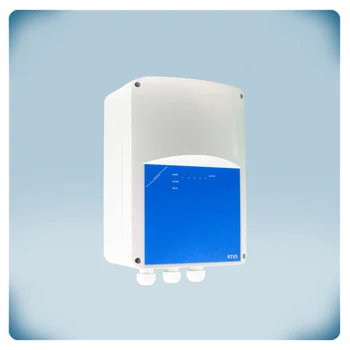

Variateur de vitesse | Modbus RTU | 115 - 230 VCA | 5 A
Description du produit
Variateur de vitesse à autotransformateur avec communication Modbus RTU pour réguler la vitesse du ventilateur manuellement ou en fonction de la demande. La tension d'alimentation est comprise entre 115 et 230 VCA. Ce variateur de vitesse contrôle les moteurs monophasés. Le courant moteur maximum (combiné) est de 5 A. Les séries RTVS8 sont contrôlées via la communication Modbus. Un capteur Sentera CVC, un potentiomètre (série SPV), un module d'E/S Modbus ou un système GTB peuvent être utilisés pour réguler la vitesse de ventilation demandée. La vitesse du ventilateur est régulée en faisant varier la tension du moteur par pas. La technologie à autotransformateur génère une tension moteur avec une forme sinusoïdale parfaite. Cela garantit un fonctionnement silencieux du moteur. Un revêtement spécial imprégné réduit le bruit électrique des autotransformateurs. Le boîtier permet un montage en surface (protection IP54). La vitesse du ventilateur peut être contrôlée manuellement ou en fonction de la température, de l'humidité relative, du CO2, de la qualité de l'air (COVT) ou du CO.
Spécifications et descriptions supplémentaires
Communication Modbus RTU

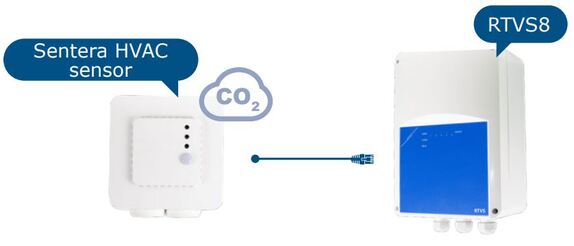

Ce variateur de vitesse nécessite un signal de commande Modbus RTU. En mode manuel, cela peut se faire via un système GTB ou un appareil esclave Modbus RTU. La vitesse du ventilateur demandée est écrite dans le registre Modbus 12. En mode automatique, un capteur Sentera CVC, un module DADCM 0-10 V ou un potentiomètre numérique de la série SPV est connecté au variateur RTVS8. L'appareil connecté peut être spécifié via le registre Modbus 18. La vitesse du ventilateur est contrôlée via l'appareil connecté. Ainsi, en mode automatique, la vitesse du ventilateur peut être contrôlée via un signal 0-10 V, en fonction de la température, de l'humidité relative, du CO2, de la qualité de l'air (COVT), du CO ou du potentiomètre de la série SPV.
En avant ou inversé ?
En mode automatique, le mode avant ou inversé peut être sélectionné. Le mode avant signifie que la vitesse du ventilateur augmente lorsque la valeur mesurée augmente. En mode inversé, la vitesse du ventilateur sera réduite lorsque la valeur mesurée augmente.
Sortie non régulée
La fonctionnalité de la sortie supplémentaire non régulée (115 - 230 VCA - dépend de la tension fournie) peut être sélectionnée via le registre Modbus 19. Par défaut, elle indique les alarmes. Elle peut également indiquer le fonctionnement du moteur ou elle peut être contrôlé via le registre Modbus 15.
Protection thermique du moteur
Ce variateur de vitesse peut surveiller les contacts thermiques du moteur (les CT ou les contacts thermiques mesurent la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance CT désactivera le moteur pour éviter d'endommager le moteur. Si le moteur n'est pas équipé de contacts CT, désactivez la fonction de surveillance CT via le registre Modbus 14.
Redémarrage automatique après une panne de courant
En cas de panne de courant, ce variateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarre automatiquement.
Boîtier solide
Le boîtier est fabriqué en plastique r-ABS de haute qualité. Ce matériau est exceptionnellement résistant à la chaleur, très solide et offre une bonne protection contre les impacts. Le boîtier peut être monté en surface et offre une protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
Ce variateur de vitesse nécessite un signal de commande Modbus RTU. En mode manuel, cela peut se faire via un système GTB ou un appareil esclave Modbus RTU. La vitesse du ventilateur demandée est écrite dans le registre Modbus 12. En mode automatique, un capteur Sentera CVC, un module DADCM 0-10 V ou un potentiomètre numérique de la série SPV est connecté au variateur RTVS8. L'appareil connecté peut être spécifié via le registre Modbus 18. La vitesse du ventilateur est contrôlée via l'appareil connecté. Ainsi, en mode automatique, la vitesse du ventilateur peut être contrôlée via un signal 0-10 V, en fonction de la température, de l'humidité relative, du CO2, de la qualité de l'air (COVT), du CO ou du potentiomètre de la série SPV.
En avant ou inversé ?
En mode automatique, le mode avant ou inversé peut être sélectionné. Le mode avant signifie que la vitesse du ventilateur augmente lorsque la valeur mesurée augmente. En mode inversé, la vitesse du ventilateur sera réduite lorsque la valeur mesurée augmente.
Sortie non régulée
La fonctionnalité de la sortie supplémentaire non régulée (115 - 230 VCA - dépend de la tension fournie) peut être sélectionnée via le registre Modbus 19. Par défaut, elle indique les alarmes. Elle peut également indiquer le fonctionnement du moteur ou elle peut être contrôlé via le registre Modbus 15.
Protection thermique du moteur
Ce variateur de vitesse peut surveiller les contacts thermiques du moteur (les CT ou les contacts thermiques mesurent la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance CT désactivera le moteur pour éviter d'endommager le moteur. Si le moteur n'est pas équipé de contacts CT, désactivez la fonction de surveillance CT via le registre Modbus 14.
Redémarrage automatique après une panne de courant
En cas de panne de courant, ce variateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarre automatiquement.
Boîtier solide
Le boîtier est fabriqué en plastique r-ABS de haute qualité. Ce matériau est exceptionnellement résistant à la chaleur, très solide et offre une bonne protection contre les impacts. Le boîtier peut être monté en surface et offre une protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
