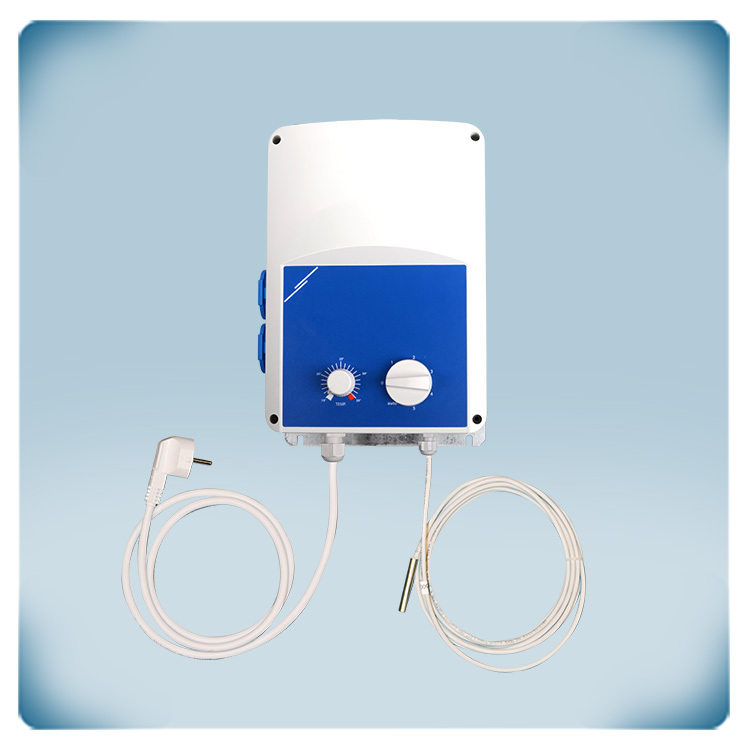

Variateur de vitesse 3,5 A | 5 étapes | refroidissement
Description du produit
Les variateurs de vitesse de ventilateur à transformateur GTT-1 sont conçus pour réguler la vitesse des moteurs monophasés en ajustant la tension de sortie en fonction de la température. Ces variateurs intègrent des autotransformateurs et peuvent fonctionner en mode automatique ou manuel.
En mode automatique, une sonde de température filaire mesure la température ambiante, et la vitesse du ventilateur est régulée sur cinq paliers pour assurer une fonction de refroidissement.
En mode manuel, l'utilisateur peut sélectionner l'un des cinq réglages de vitesse du ventilateur à l'aide du commutateur de contrôle intégré. Ce commutateur possède un total de sept positions : ARRÊT/OFF, mode Automatique et cinq réglages de vitesse manuels.
Les variateurs sont disponibles en deux types de boîtiers : un boîtier en plastique pour les modèles jusqu'à 7,5 A et un boîtier métallique pour les modèles supérieurs à 7,5 A.
Tous les modèles bénéficient d'un boîtier d'indice de protection IP54m adapté à un montage en surface intérieur, avec des paliers de tension allant de 0-(80)-110-140-170-190-230 VAC.
Spécifications et descriptions supplémentaires
Comment fonctionne le régulateur de vitesse de ventilateur basé sur la température ?
Un régulateur de vitesse de ventilateur à transformateur basé sur la température est un appareil ou un système qui ajuste la vitesse d'un ventilateur en fonction de la température ambiante mesurée. Ce type de régulateur est couramment utilisé pour maintenir un niveau de température souhaité en contrôlant le débit d'air fourni par un ventilateur.
Les régulateurs de vitesse de ventilateur à transformateur basés sur la température sont utilisés dans une large gamme d'applications, notamment les chambres de culture, les serres, les systèmes CVC domestiques, les processus industriels et même les salles de serveurs pour garantir une gestion efficace et précise de la température. La conception et les caractéristiques spécifiques de ces régulateurs peuvent varier en fonction de l'application et de la complexité requise.
Quels sont les avantages de la régulation de la vitesse du ventilateur en fonction de la température ?
Efficacité énergétique : En ajustant la vitesse du ventilateur selon les besoins réels en température, la consommation d'énergie peut être optimisée. Les ventilateurs peuvent fonctionner à des vitesses inférieures lorsque les besoins de refroidissement sont moindres, ce qui permet des économies d'énergie.
Régulation de la température : Ces régulateurs aident à maintenir une température constante au sein d'un environnement contrôlé, ce qui est d'une très grande importance pour les systèmes CVC et les processus industriels.
Prolongation de la durée de vie de l'équipement : En empêchant la surchauffe, la régulation de la vitesse du ventilateur basée sur la température peut prolonger la durée de vie de l'équipement et réduire les coûts de maintenance.
Automatisation : Une fois configuré, le système peut fonctionner de manière autonome, réduisant ainsi le besoin d'une surveillance et d'un ajustement constants.
Pourquoi opter pour la série GTT-1 ?
Ce régulateur de vitesse de ventilateur à 5 paliers régule la vitesse du ventilateur à la base de la température ambiante. Le plus souvent, il est utilisé pour refroidir des serres, des entrepôts ou des ateliers. Quand la température ambiante dépasse la température de consigne, la vitesse du ventilateur augmente par paliers - Mode automatique. Il est également possible de sélectionner manuellement une vitesse de ventilateur fixe. Il dispose de deux prises Euro pour raccorder des ventilateurs AC. Par exemple, il est possible de raccorder un ventilateur d'insufflation et un ventilateur d'extraction. Lorsque la température ambiante descend en dessous de la température de consigne, le ou les ventilateurs continuent de fonctionner à la vitesse minimale (Mode automatique).
Un appareil « Plug and play »

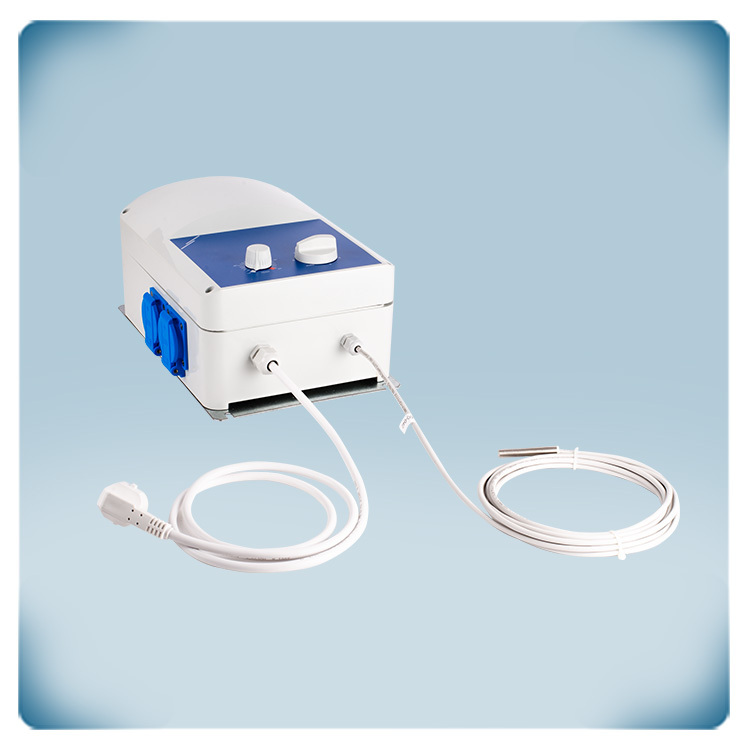

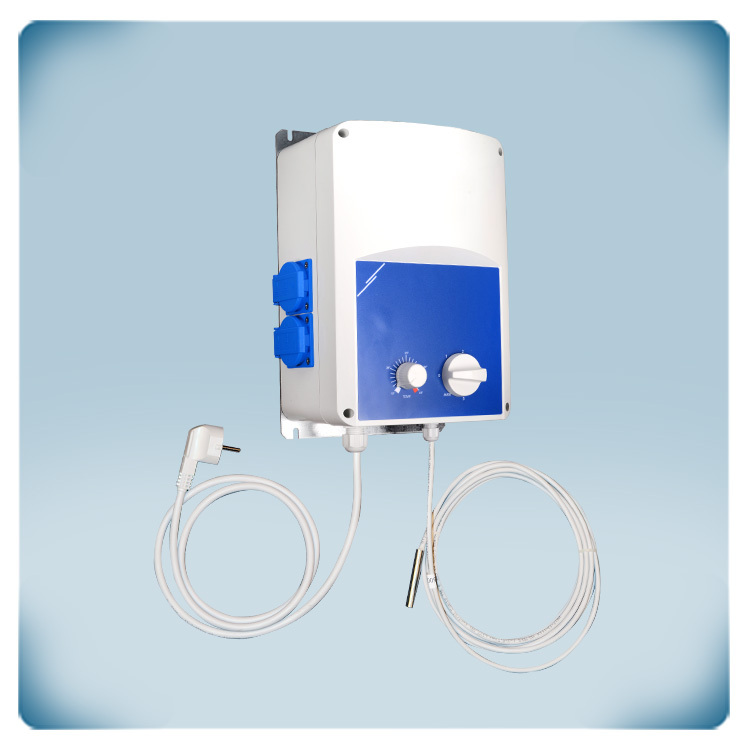

Ce régulateur de vitesse de ventilateur à 5 positions est « plug and play », ou bien prêt à l'emploi ! Il ne nécessite aucun câblage. Il est équipé d'un câble d'alimentation avec fiches Euro (longueur de câble 1,5 m). Un ventilateur d'insufflation et un ventilateur d'extraction peuvent être raccordés via les deux prises Euro bleues. Aucun outil n'est requis. Prêt à l'emploi dès la sortie de l'emballage !
Capteur de température intégré
La température ambiante est mesurée via la sonde de température passive (PT500). Cette sonde de température est déjà raccordée et dispose d'une longueur de câble de 4 m. Elle doit être placée dans un endroit approprié pour pouvoir garantir une régulation adéquate de la ventilation. La température de consigne peut être ajustée via le potentiomètre situé sur la face avant.

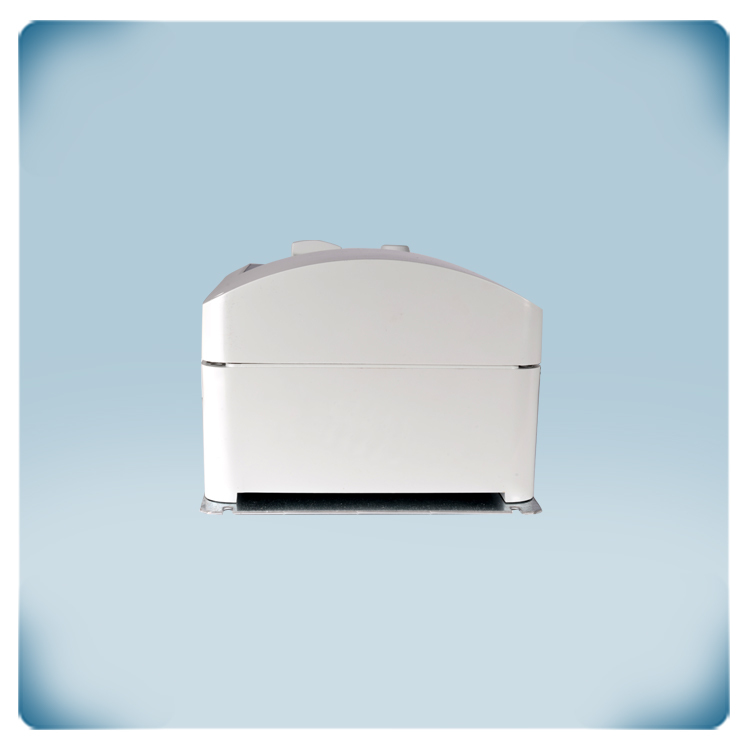

Pourquoi le boîtier est durable ?
Les boîtiers jouent un rôle clé en ce qui concerne la protection des composants internes contre de divers facteurs externes tels que les débris, la poussière, l’eau et les chocs mécaniques. La qualité du boîtier est donc primordiale pour garantir l’intégrité et la sécurité des éléments qu’il contient.
Pour assurer cette qualité, les boîtiers de la série GTT-1 sont fabriqués en interne à partir de plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très résistant et offre une bonne protection contre les chocs. Il garantit également un degré de protection IP54 contre l’intrusion de poussière et d’eau.

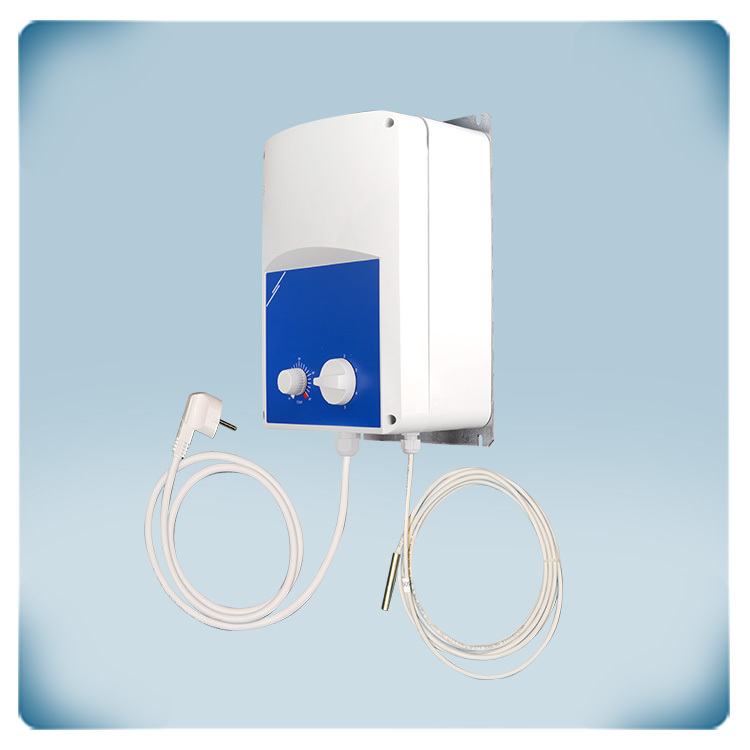

Ce régulateur de vitesse de ventilateur à transformateur peut être installé sur un mur ou un panneau à l’intérieur. De plus, il est équipé d’une plaque métallique intégrée pour un montage mural sécurisé.
