Déclaration CE
Variateur de vitesse électronique 3 A | haute à basse, 230 VCA
Description du produit
Ce variateur offre une large compatibilité, comme il est conçu afin de réguler les ventilateurs d'extraction et de plafond jusqu'à 3 A. Cela en fait une solution polyvalente pour divers besoins de ventilation résidentielle.
Pour un fonctionnement précis et silencieux, le dispositif est doté d'un algorithme de contrôle basé sur microprocesseur. Il utilise la technologie TRIAC pour pouvoir réguler la vitesse des moteurs à courant alternatif monophasés et régulables en tension. Le variateur permet également de régler une vitesse minimale du ventilateur via un potentiomètre interne.
Avec son design moderne, le régulateur convient à la fois au montage encastré et au montage en surface, offrant des options d'installation flexibles.
Spécifications et descriptions supplémentaires
Comment fonctionne ce régulateur de vitesse de ventilateur résidentiel et quelles sont ses options de réglage ?
Ce régulateur de vitesse de ventilateur résidentiel régule la vitesse du moteur de haute à basse vitesse. La vitesse est ajustée manuellement via un bouton rotatif (potentiomètre), dont la première position correspond à la vitesse maximale et en le tournant dans le sens horaire, le régime du ventilateur est réduit vers le réglage de vitesse minimale. Lorsque le bouton rotatif est en position OFF, le moteur est arrêté. La vitesse minimale peut être réglée à l'aide du potentiomètre interne (Vmin) dans la plage de 20 à 70% de la tension d'alimentation (Us). Vous pouvez également désactiver la position OFF en connectant la tension secteur (tension d'alimentation 230 VAC) à la sortie non régulée, c'est-à-dire aux bornes L1 et N du bornier. Dans ce cas, le ventilateur démarrera dès que la tension d'alimentation est disponible, que le bouton soit en position OFF ou non. Si vous souhaitez maintenir la position ARRÊT active, connectez la tension d'alimentation de manière standard via les bornes L et N.
Quelles avancées technologiques assurent un contrôle moteur silencieux et précis dans la série SDX ?
Personne n'aime être dérangé par le bruit et les vibrations des dispositifs de climatisation, surtout en environnements résidentiels. C'est la raison pour laquelle, il est important que le ventilateur ne produise pas de bruit excessif. Cette nouvelle génération de régulateurs est le successeur de la bonne vieille série MTX. Toutefois, une série d'améliorations y ont été implémentées – dont la plus importante, c'est bien le contrôle moteur extra précis grâce à l'intégration d'un microcontrôleur. L’utilisation de la série SDX permet ainsi un fonctionnement du moteur très silencieux, même à la vitesse la plus basse.
Quels types de moteurs sont compatibles et comment la vitesse est-elle régulée ?

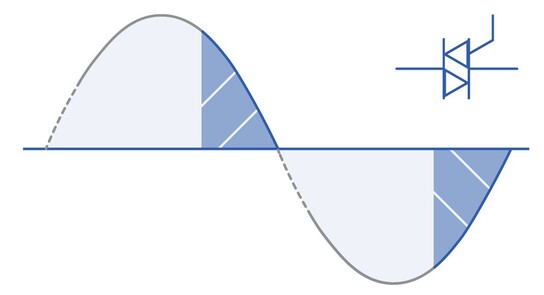

La série SDX a été développée afin de contrôler uniquement les ventilateurs à courant alternatif via la réduction de la tension du moteur. La technologie TRIAC est utilisée ici et le régime est ralenti via la commande par angle de phase. Cela rend la série adaptée uniquement aux moteurs régulables en tension, c'est-à-dire les ventilateurs CA, tout en minimisant au maximum les bourdonnements et vibrations. Vous n'êtes pas certain que votre ventilateur soit CA ou EC ? Il vaut mieux de vérifier sa documentation ou contacter le fabricant !
Quelles sont les caractéristiques de conception, d'installation et de durabilité de la série SDX ?
La caractéristique la plus évidente de la nouvelle série est son nouveau design. Le boîtier est simple et sans ornements, rendant ainsi sa conception sans ambiguïté et s'adaptant à tous les styles d'intérieur – du classique le plus modeste au futuriste extravagant. De plus, l'appareil permet à la fois le montage encastré et le montage en surface. Tout de même, il peut être installé dans n'importe quel mur, quel que soit le matériau. Les trous de fixation de la série SDX s'adaptent parfaitement à une boîte murale européenne, si vous devez en utiliser une. Le boîtier est fabriqué en matériau de haute qualité – plastique ASA qui est résistant aux UV et protège contre les chocs. L'indice de protection est IP44 pour le montage encastré et IP54 pour le montage en surface. L'électronique est bien protégée contre la pénétration de poussière, de saleté et d'eau sous n'importe quel angle dans les applications intérieures. De surcroît, vous pouvez facilement le nettoyer avec un chiffon humide.
Comment fonctionne la sortie non régulée et quelles sont ses applications ?
Si la tension d'alimentation est connectée à L et N, la sortie non régulée est active pendant que le moteur est activé. La sortie non régulée fournit une quantité constante de puissance pour commander des dispositifs externes. Elle est destinée à être utilisée dans des applications où une régulation précise n'est pas requise, telles qu'un indicateur de fonctionnement du moteur, des relais externes, des électrovannes, des registres et tout ce qui est idéal pour les charges non critiques. Lorsque le moteur (c'est-à-dire le ventilateur) s'arrête, le registre connecté se ferme ou le voyant indicateur s'éteint. Lorsque le ventilateur est actif, le registre est ouvert ou le voyant est actif. Étant donné que cette sortie est soit ON (230 Volt) soit OFF (0 Volt), elle est appelée sortie « non régulée ».
