Variateur de vitesse électronique | 1,5 A
Description du produit
Ce variateur est conçu pour les moteurs monophasés à tension contrôlée jusqu'à 1,5 A. Il ajuste la vitesse du ventilateur en faisant varier la tension du moteur à l'aide de la technologie TRIAC avec contrôle par angle de phase. Le variateur intègre un interrupteur Marche/Arrêt (ON/OFF) et offre deux modes de démarrage sélectionnables, Démarrage impulsionnel (Kick-start) et Démarrage progressif (Soft-start), via un cavalier.
Le variateur détecte automatiquement l'alimentation électrique entre 110-240 VCA / 50-60 Hz. La vitesse minimale est réglable de 30 % à 60 % via un trimmer interne.
Une sortie non régulée 230 VCA est également prévue pour l'alimentation de dispositifs externes. Le variateur bénéficie d'un indice de protection IP54, le protégeant contre l'humidité, la saleté et la poussière.
Spécifications et descriptions supplémentaires
Pourquoi la vitesse contrôlée du ventilateur est-elle essentielle pour le confort et l'efficacité ?
Dans de nombreux cas, les ventilateurs sont surdimensionnés. Un variateur de vitesse de ventilateur AC peut être utilisé afin de réduire la vitesse du ventilateur et qfin d'optimiser l'apport d'air frais. Un excès de ventilation n’impacte pas la qualité de l’air intérieur. Dans de nombreux cas, une vitesse de ventilateur excessivement élevée pourrait prooquer des nuisances sonores dans les gaines de ventilation. Plus la vitesse du ventilateur est élevée, plus la consommation d'énergie est élevée. La réduction de la vitesse du ventilateur de 25 % peut entraîner des économies d’énergie supérieures à 50 %. Selon le système de ventilation, les coûts de chauffage peuvent également être réduits grâce à une vitesse de ventilateur optimale.
Comment ce variateur régule-t-il la vitesse des ventilateurs AC ?
Ce variateur de vitesse de ventilateur régule la vitesse des ventilateurs AC en réduisant la tension du moteur. La tension est réduite via le contrôle par angle de phase (la technologie TRIAC). Ce variateur de vitesse n'est donc compatible qu'avec les moteurs à tension contrôlable. Si vous n'êtes pas certain que votre moteur soit à tension contrôlable, il est préférable de contacter le fabricant du moteur. Ce variateur de vitesse fonctionne de manière complètement silencieuse. La vitesse du ventilateur peut être régulée à l'aide du bouton situé en façade. Selon le type de moteur, un léger bourdonnement peut se produire à basse vitesse.
Comment la vitesse minimale du ventilateur est-elle optimisée et pourquoi est-elle importante ?
La vitesse minimale sélectionnable du moteur peut être ajustée via un trimmer interne. Cela permet d'optimiser la plage de vitesse du ventilateur qui peut être sélectionnée via le bouton sur la face avant. Certains moteurs AC ne peuvent pas supporter un fonctionnement prolongé à basse vitesse. Il existe un risque qu'ils surchauffent au bout d'un certain temps. Cela peut endommager l'isolation des enroulements, entraînant des dommages permanents au moteur. Pour éviter la surchauffe, la vitesse minimale du moteur peut être augmentée si nécessaire. Le fabricant du moteur spécifie la tension minimale admissible du moteur d'un moteur à tension contrôlable.
Comment l'interrupteur Marche (ON) / Arrêt (OFF) fonctionne-t-il et peut-il être désactivé ?
Avec l'interrupteur Marche (ON) / Arrêt (OFF) lumineux sur le côté, le ventilateur AC peut être activé ou désactivé. En position Marche, ou bien ON, l'interrupteur est allumé. En ce qui concerne la série ITR-9 1,5 A et 3 A, l'interrupteur Marche (ON) - Arrêt (OFF) peut être désactivé si nécessaire. Pour désactiver l'interrupteur Marche (ON) / Arrêt (OFF), veuillez raccorder l'alimentation électrique via les bornes L1 et N (et non via L et N). Veuillez vous référer au manuel afin d'obtenir plus de détails.
Quel est le but et l'application de la sortie non régulée ?
Lorsque le moteur est activé, la sortie non régulée est active. Étant donné que cette sortie est soit Marche, ou bien ON (230 Volts) soit Arrêt, ou bien OFF (0 Volt), elle est dite « sortie non régulée ». Le courant maximal de cette sortie est de 2 A. Elle est généralement utilisée pour contrôler un voyant de fonctionnement externe, pour ouvrir ou fermer un registre, pour commuter un relais externe, etc.
À titre d'exemple : Quand le ventilateur s'arrête, le registre est fermé. Quand le ventilateur est actif, le registre est ouvert.

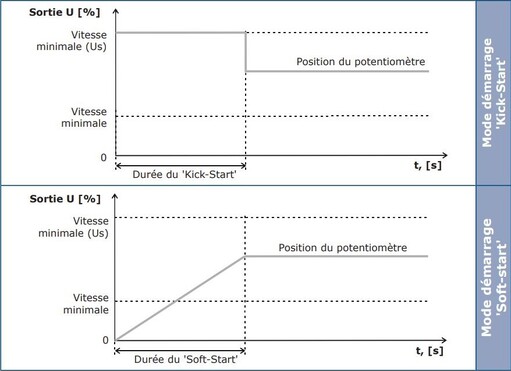

Quels sont les différents modes de démarrage du moteur disponibles ?
Le Démarrage impulsionnel (Kickstart) et le Démarrage progressif (Softstart) sont deux manières différentes de démarrer le moteur. La différence réside dans la manière dont le ventilateur AC va accélérer à partir de l'arrêt. L'accélération par Démarrage impulsionnel (Kickstart) ou par Démarrage progressif (Softstart) peut être sélectionnée via un cavalier interne. Le Démarrage par impulsion démarrera le moteur immédiatement à vitesse maximale.
Quelles sont les directives d'installation et les caractéristiques du boîtier ?
Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur. Il est vraiment important de s'assurer que le variateur de vitesse de ventilateur peut se refroidir suffisamment. Par préférence, il faut l'installer dans un endroit frais, à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les chocs. Il offre une protection IP54 contre la pénétration de la poussière et de l'eau.
