Variateur de vitesse électronique 1,5 A | haute à basse | 230 VCA
Description du produit
Ce variateur offre une compatibilité polyvalente avec divers ventilateurs à courant alternatif (CA) jusqu'à 1,5 A, y compris les ventilateurs de plafond, d'extraction de salle de bains et d'extraction d'air. Il donne la possibilité d'ajuster la vitesse du moteur de haute à basse, et un potentiomètre interne permet de définir la vitesse minimale souhaitée.
Pour un fonctionnement extrêmement précis et silencieux, le régulateur utilise un algorithme à TRIAC contrôlé par microprocesseur. Cette technologie garantit un fonctionnement du moteur silencieux et fluide, même à très basse vitesse. Elle régule la vitesse du ventilateur en modulant la tension du moteur via un contrôle d’angle de phase.
Le contrôleur dispose d’un boîtier modernisé et amélioré, offrant un design contemporain.
Spécifications et descriptions supplémentaires
Comment fonctionne ce régulateur de vitesse de ventilateur résidentiel ?
Ce régulateur de vitesse de ventilateur résidentiel régule la vitesse du moteur de haute à basse vitesse. Il est contrôlé manuellement et lorsque le bouton rotatif est en position ARRÊT, le moteur n'est pas actif. Tourner le bouton dans le sens horaire démarre le moteur à vitesse élevée. Lorsque le bouton est tourné davantage dans le sens horaire, le moteur ralentit jusqu'à la vitesse minimale. La vitesse minimale du moteur est réglable via un potentiomètre interne dans la plage de 20% à 70% de la tension d'alimentation (Us). La position ARRÊT peut être désactivée en connectant la tension d'alimentation 230 VAC à la sortie non régulée, c'est-à-dire aux bornes L1 et N. Dans ce cas, le moteur fonctionnera lorsque l'alimentation électrique est présente. Si vous souhaitez conserver la position ARRÊT activée, connectez la tension d'alimentation via les bornes L et N, comme standard.
Quelles sont les avancées technologiques pour un contrôle moteur silencieux et précis ?

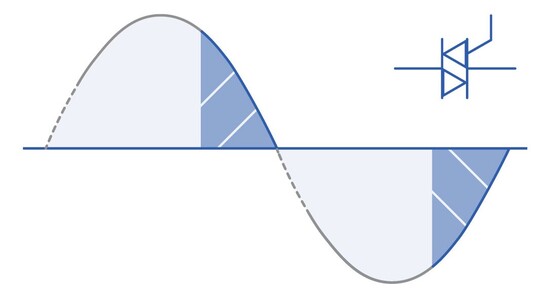

Dans les environnements résidentiels, il est important que le moteur ne produise pas trop de bruit. La nouvelle série améliorée de régulateurs de vitesse SDX est très similaire aux anciens régulateurs MTX, mais il existe des différences importantes, la plus importante, c'est bien le contrôle extrêmement précis du moteur. La série comporte un microcontrôleur, grâce auquel la tension du moteur peut être contrôlée avec une grande précision. Cela se traduit par le fait que le moteur fonctionne sans bruit, même à basse vitesse. Ce régulateur de vitesse variable régule la vitesse des ventilateurs à courant alternatif en réduisant la tension du moteur via une commande par angle de phase (la technologie TRIAC est utilisée). C'est pourquoi ce régulateur ne convient qu'aux moteurs dont la tension est régulable. Si vous n'êtes pas certain que votre moteur est régulable en tension, il est préférable de contacter le fabricant du moteur.
Quelles sont les caractéristiques de conception et d'installation du régulateur ?
Une autre innovation, c'est bien le design. Le boîtier présente un design contemporain et moderne qui s'harmonise parfaitement avec les styles d'intérieur classiques et plus futuristes. De plus, ce régulateur de vitesse de ventilateur est conçu pour un montage mural en saillie ou encastré, ce qui ce qui le rend compatible avec tous les types de murs – des panneaux en bois à la brique massive en passant par les plaques de plâtre. Si vous utilisez une boîte murale européenne, les trous de fixation de la série SDX s'y adaptent parfaitement. Le boîtier est fabriqué en plastique ASA de haute qualité – un matériau résistant aux UV et protégeant contre les chocs. L'indice de protection est IP44 pour le montage encastré et IP54 pour le montage en surface. Il protège l'électronique contre la pénétration de poussière, de saleté et d'eau sous n'importe quel angle dans les applications intérieures. Le boîtier est très facile à nettoyer avec un chiffon humide.
Comment fonctionne la sortie non régulée et quelles sont ses applications ?
Si la tension d’alimentation est connectée sur L et N, la sortie non régulée est active lorsque le moteur est en fonctionnement. Cette sortie peut être utilisée afin de contrôler des dispositifs externes. Elle est destinée à des applications où une régulation précise ou une faible ondulation n’est pas nécessaire, comme une lampe LED (en tant qu'un indicateur de fonctionnement), des relais externes, des électrovannes, des registres ou tout autre dispositif adapté aux charges non critiques.
Lorsque le ventilateur s’arrête, le registre se ferme. Lorsque le ventilateur fonctionne, le registre s’ouvre. C'est pourquoi cette sortie est soit activée (230 V), soit désactivée (0 V), elle est appelée « sortie non régulée ».
