Déclaration CE
Variateur de vitesse électronique 1,5 A | basse à haute | 230 VCA
Description du produit
Ce régulateur est spécifiquement conçu pour un usage résidentiel, offrant une large compatibilité avec les ventilateurs à courant alternatif, équipés de moteurs monophasés régulables en tension. Il peut réguler des ventilateurs, tels que les ventilateurs de plafond, d'extraction de salle de bains et d'extraction d'air, supportant un courant moteur maximal combiné de 1,5 A.
L'appareil offre une vitesse de ventilateur fluide et réglable de basse à élevée. Il est bien possible d'affiner la vitesse minimale via un potentiomètre interne. Il utilise la commande par angle de phase avec la technologie TRIAC pour réduire la tension du moteur et assurer une régulation précise de la vitesse. Le régulateur dispose également d'une sortie non régulée.
Avec sa tension d'alimentation de 230 VAC}, ce régulateur convient à la fois au montage encastré et au montage en surface, offrant des options d'installation flexibles.
Spécifications et descriptions supplémentaires
Comment ce variateur permet-il un réglage de vitesse continu ?
Ce variateur est bien conçu pour réguler la vitesse du moteur de basse à haute vitesse à l’aide d’un seul bouton - le bouton rotatif. Lorsque celui-ci est en position OFF, le moteur est désactivé, tandis qu’en le tournant dans le sens horaire, le moteur démarre à la vitesse minimale. En continuant à tourner dans le sens horaire, le moteur accélère jusqu’à la vitesse maximale. Pour définir la vitesse minimale du moteur, il est possible d'utiliser le trimmer interne marqué Vmin. De toute façon, si vous le souhaitez, il est possible de désactiver la position OFF, dans ce cas, le moteur fonctionnera dès que l’alimentation est présente. Afin de désactiver la position OFF, il suffit de connecter la tension d’alimentation via les bornes L1 et N (comme standard).
Ce variateur est bien conçu pour réguler la vitesse du moteur de basse à haute vitesse à l’aide d’un seul bouton - le bouton rotatif. Lorsque celui-ci est en position OFF, le moteur est désactivé, tandis qu’en le tournant dans le sens horaire, le moteur démarre à la vitesse minimale. En continuant à tourner dans le sens horaire, le moteur accélère jusqu’à la vitesse maximale. Pour définir la vitesse minimale du moteur, il est possible d'utiliser le trimmer interne marqué Vmin. De toute façon, si vous le souhaitez, il est possible de désactiver la position OFF, dans ce cas, le moteur fonctionnera dès que l’alimentation est présente. Afin de désactiver la position OFF, il suffit de connecter la tension d’alimentation via les bornes L1 et N (comme standard).
Quelles sont les améliorations clés et les caractéristiques de conception de la série SDY ?
La série SDY est la dernière série de régulateurs de vitesse d'ambiance à commande manuelle de Sentera. Elle est le descendant du régulateur MTY ; toutefois, des améliorations substantielles y ont été implémentées.
En tout premier lieu, le contrôle très précis du moteur est ce qui la différencie de l'ancienne série. Cela est réalisé grâce à l'utilisation d'un microcontrôleur – la tension du moteur peut être contrôlée extrêmement précisément et surtout – de manière continue ! Le résultat, c'est bien un moteur fonctionnant exceptionnellement silencieusement, même à la vitesse minimale.
Deuxièmement, la nouvelle caractéristique la plus apparente de la série est son design simple, mais vraiment très élégant. En plus de son aspect raffiné, le boîtier du SDY est fabriqué en plastique ASA durable de qualité supérieure, qui est résistant aux UV et bénéficie d'un IP élevé – IP44 pour le montage encastré et IP54 pour le montage en surface. Cela veut dire qu'il offre une protection contre la pénétration de poussière, de saleté et d'eau dans les applications intérieures. Vous pouvez facilement le nettoyer à l'aide d'un chiffon humide.
Quelles sont les options et les exigences d'installation ?
Ce régulateur de vitesse de ventilateur convient à la fois au montage en surface et au montage encastré, ce qui veut dire qu'il est possible de l'installer dans toutes sortes de murs – murs pleins, plaques de plâtre ou panneaux de bois. Les trous de fixation s'adaptent parfaitement aux boîtes murales européennes standard utilisées pour le montage encastré. Il n'y a pas besoin d'opter pour deux versions différentes puisque le SDY possède les deux ! Tout ce dont vous avez besoin, ce sont quelques outils courants – tournevis et pinces, un peu de connaissances générales et d'habileté manuelle.
Quels types de moteurs sont compatibles et comment la vitesse est-elle régulée ?

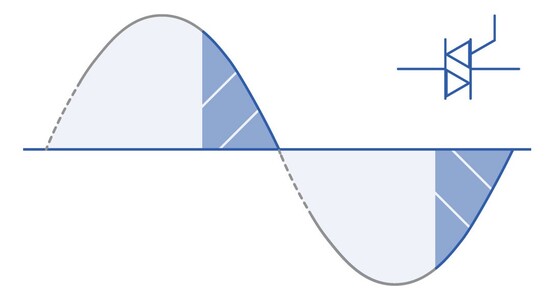

La série SDY est destinée au contrôle des ventilateurs à courant alternatif par réduction de la tension du moteur. Les ventilateurs CA fonctionnent sur un courant alternatif et convertissent le courant alternatif en puissance mécanique. La série SDY réduit la tension via le contrôle par angle de phase (technologie TRIAC). Cette série ne convient qu'aux moteurs régulables en tension. Si vous n'êtes pas certain du type de votre moteur, veuillez contacter le fabricant ou lire attentivement sa documentation d'accompagnement.
Comment fonctionne la sortie non régulée et quelles sont ses applications ?
La série est dispose d'une sortie non régulée utilisée pour pouvoir contrôler des dispositifs externes, tels qu'un registre, un relais, un indicateur de fonctionnement, etc. Si vous connectez la tension d'alimentation à L et N, comme standard et comme conseillé par la documentation pertinente, la sortie non régulée de votre SDY sera active quand le moteur est activé. Cela veut dire que lorsque le ventilateur s'arrête, le dispositif externe connecté sera désactivé – le registre sera fermé ou l'indicateur de fonctionnement s'éteindra. Pendant que le ventilateur fonctionne, le registre sera ouvert et le voyant indicateur sera allumé. Étant donné que cette sortie est ON (230 Volt) ou OFF (0 Volt), elle est appelée « non régulée » et son courant maximal est de 2 A.
