Variateur de vitesse à autotransformateur 8 A | bi-horaire | 400 V
Description du produit
Variateur à deux vitesses pour moteurs 400 VCA avec un courant combiné maximal de 8 A. Il est équipé de deux commutateurs indépendants à 5 positions permettant de choisir entre deux vitesses de ventilation différentes. Une entrée à contact sec peut être utilisée pour commuter entre les deux vitesses pendant que le moteur est actif.
La fonction de surveillance des contacts thermiques (TK) du variateur arrête automatiquement le moteur pour éviter toute surchauffe. En cas de coupure de courant, le moteur est conçu pour redémarrer automatiquement dès que le courant est rétabli.
La vitesse du ventilateur est régulée par des autotransformateurs, qui abaissent la tension du moteur. Cette méthode génère une tension de sortie parfaitement sinusoïdale, garantissant un fonctionnement silencieux du moteur. Le variateur dispose également de sorties d'alarme et non régulées pour la connexion à des dispositifs externes, permettant de générer des alertes ou de confirmer le fonctionnement normal.
Le boîtier est conçu pour un montage en surface et possède un indice de protection IP54, offrant une protection contre l'infiltration de saleté, de poussière et d'humidité.
Spécifications et descriptions supplémentaires
Comment fonctionne la technologie de l'autotransformateur ?
Le fonctionnement du variateur de vitesse de ventilateur SC2A4 utilise des autotransformateurs intégrés, qui permettent un contrôle par étapes de la tension appliquée au moteur électrique, permettant ainsi de modifier la vitesse du ventilateur. Cette technologie est très fiable et durable. Les autotransformateurs bénéficient également d'une imprégnation spéciale pour réduire le niveau de bruit électrique généré. La tension de sortie générée par le régulateur a la forme d'une sinusoïde pure, ce qui garantit un fonctionnement silencieux du moteur électrique et prolonge sa durée de vie. Même si le variateur lui-même peut générer un légér bruit, le moteur du ventilateur fonctionne de manière extrêmement silencieuse et convient donc aux environnements sensibles au bruit.
Quelles sont les caractéristiques principales du régulateur de vitesse de ventilateur à autotransformateur SC2A4 ?

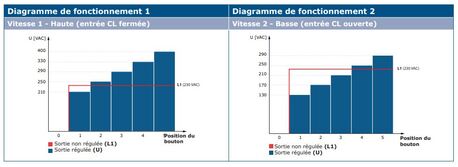

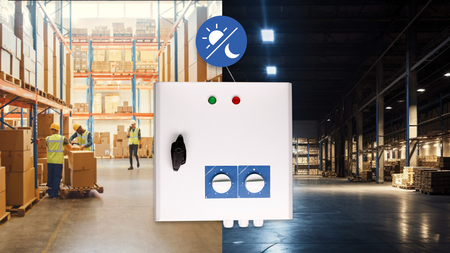

Le variateur de vitesse de ventilateur à autotransformateur SC2A4 dispose de deux commutateurs de puissance de sortie à cinq paliers. Ainsi, il est possible de sélectionner une vitesse de ventilateur « élevée » ou bien « basse ». La commutation entre les deux s'effectue via un contact sec supplémentaire. L'une des options pour l'utilisation de ce contact est la connexion d'une horloge externe, ce qui permet de travailler en mode « jour-nuit ».
Comment les contacts normalement ouverts et normalement fermés sont-ils utilisés pour le contrôle à distance ?
Le SC2A4 dispose d'un contact normalement ouvert et un contact normalement fermé. Ils peuvent être utilisés pour l'activation et la désactivation à distance du variateur, ainsi que pour la surveillance de son fonctionnement. Des indicateurs et notifications, thermostats, relais de température, etc. sont utilisés comme équipements connectés.
Que se passe-t-il après une coupure de courant ?
Lors de l'utilisation d'équipements électriques, il faut toujours être conscient des éventuelles coupures de courant. En cas de défaillance de ce type, après le rétablissement de l'alimentation, le régulateur de vitesse et le moteur électrique redémarrent automatiquement.
Comment fonctionne la sortie d'alarme non régulée ?
Le SC2A4 est équipé d'une sortie d'alarme non régulée (230 V, 1 A) qui avertit d'un éventuel problème. Elle est active lorsque les contacts thermiques qui protègent le moteur électrique contre la surchauffe sont ouverts. Cette sortie peut être utilisée pour connecter une lampe ou une alarme sonore.
Quel est le but de la sortie non régulée supplémentaire ?
Le variateur est équipé d'une sortie non régulée supplémentaire (230 VCA), qui reste alimentée en mode veille. Elle est dite « non régulée » car elle ne possède que deux positions : Marche/ON (230 V) et Arrêt/OFF (0 V). Le courant maximal pour cette sortie ne doit pas dépasser 2 A. Un exemple d'utilisation de cette sortie, c'est le contrôle d'un actionneur électrique d'une vanne d'air ou d'eau. Lorsque le ventilateur est mis en marche, la vanne s'ouvre, et lorsqu'il est arrêté, elle se ferme.
Comment les thermocontacts protègent-ils le moteur ?
Le régulateur de vitesse de ventilateur SC2A4 est équipé de bornes pour la connexion des thermocontacts du moteur électrique (TK). Les thermocontacts sont utilisés pour mesurer la température sur les bobinages du moteur électrique. En cas de surchauffe, le moteur électrique est arrêté pour éliminer le risque d'endommagements ou de défaillance. Une fois la protection contre la surchauffe activée, le régulateur de vitesse doit être redémarré manuellement. Si le moteur n'est pas équipé de contacts thermiques, les bornes TK doivent être reliées entre elles pour simuler son fonctionnement normal.
Que signifient les indicateurs LED sur le boîtier ?
Le régulateur de vitesse de ventilateur est équipé d'indicateurs LED situés sur la porte du boîtier. Lorsque l'alimentation est connectée au régulateur à autotransformateur, l'indicateur s'allume en vert. Lorsque la protection contre la surchauffe du moteur électrique est activée, l'indicateur rouge s'allume.
Quelles sont les caractéristiques principales du boîtier du SC2A4 et quelles sont les conditions de fonctionnement recommandées ?
L'objectif principal du boîtier est de protéger la partie interne du régulateur contre la contamination externe et l'humidité, ainsi que contre les facteurs environnementaux défavorables. Sentera surveille attentivement la qualité des produits fabriqués et fournis, tant pour les parties électriques que non électriques. Le boîtier du SC2A4 est fabriqué en tôle d'acier avec un revêtement de peinture protecteur et offre une protection fiable contre les influences mécaniques et autres. Il est certifié selon la norme européenne EN 62208 et possède un indice de protection IP54 contre la poussière et l'humidité. Pour garantir un fonctionnement optimal, fiable et sûr, ainsi que pour exclure toute possibilité de surchauffe, le régulateur doit être installé dans un endroit frais, à l'abri de la lumière directe du soleil. La température ambiante de fonctionnement doit être comprise entre -20 et +35 °C, et l'humidité relative entre 5 et 95 %. La condensation doit être évitée.
