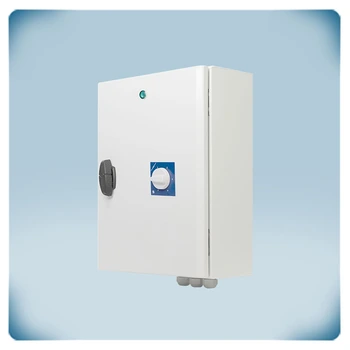

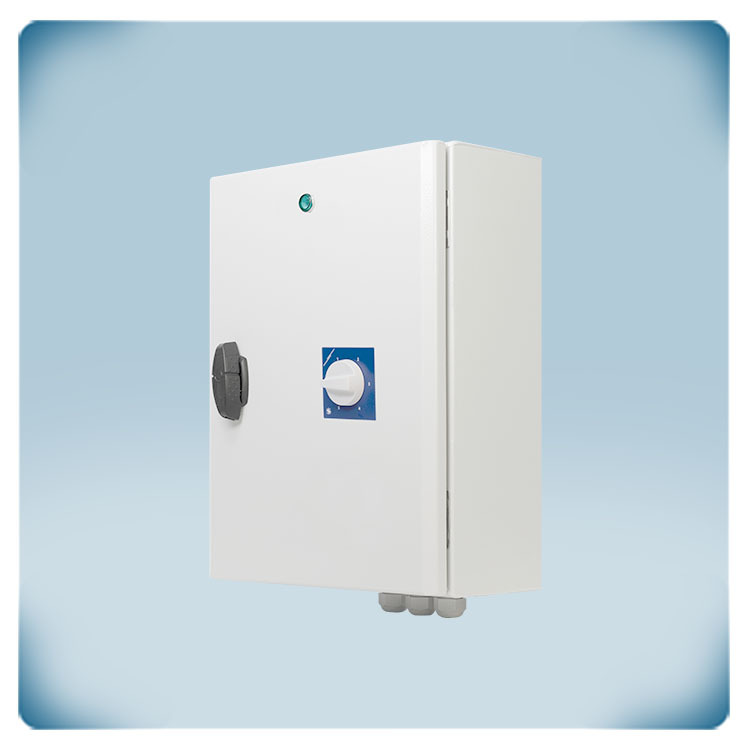

Variateur de vitesse à autotransformateur 8 A | 400 VCA | CT
Description du produit

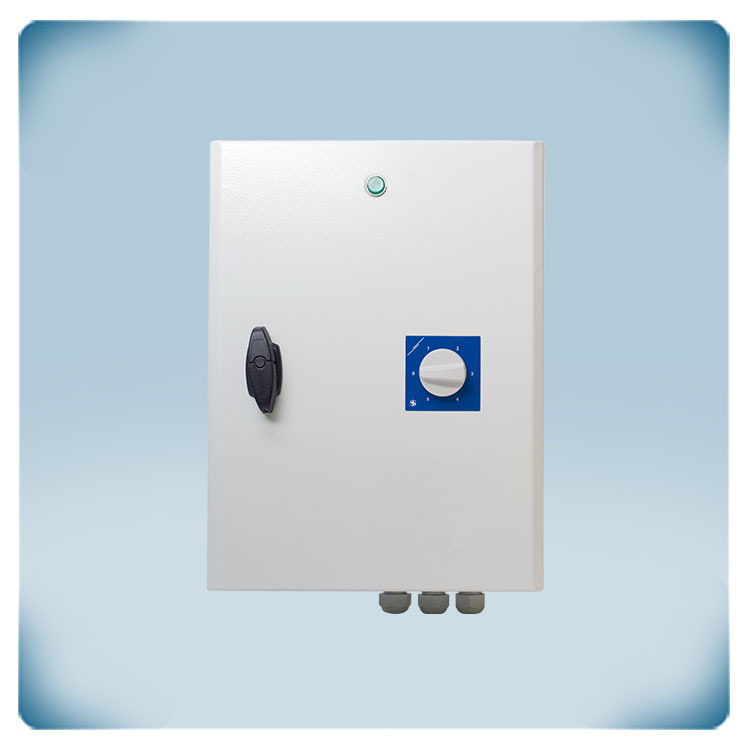

Variateur de vitesse de ventilateur à autotransformateur pour moteurs 400 V avec contacts thermiques. L'intensité maximale du moteur est de 8 A. La vitesse du ventilateur peut être réglée via un commutateur rotatif intégré sur le couvercle frontal. La fonction de surveillance TK arrête le moteur en cas de surchauffe.
La vitesse du ventilateur peut être réglée sur cinq échelons en réduisant la tension du moteur. La tension de sortie est parfaitement sinusoïdale et garantit un fonctionnement silencieux du moteur.
Le boîtier peut être monté en surface et bénéficie d"un indice de protection IP54 contre l'infiltration de saleté, de poussière et d'humidité.
La tension d'alimentation est de 400 V.
Spécifications et descriptions supplémentaires
Comment le STRS4-80L40 régule-t-il la vitesse des ventilateurs triphasés grâce à la technologie des autotransformateurs ?
Le STRS4-80L40 est conçu pour offrir plusieurs options de vitesse pour la régulation de moteurs de ventilateurs triphasés 400 VCA en utilisant un autotransformateur, ce qui permet l'ajustement de la tension fournie au moteur, influant ainsi sur la vitesse de rotation du moteur et donc sur la vitesse du ventilateur. L'autotransformateur possède plusieurs prises le long de l'enroulement primaire, qui fournissent différents niveaux de tension correspondant aux divers réglages de vitesse du ventilateur, dans ce cas les tensions de sortie sont : 130, 180, 230, 300 et 400 V.
Le commutateur intégré permet de choisir entre les 5 vitesses prédéfinies. Cette technologie mise en œuvre est incroyablement fiable et durable, et le moteur fonctionne de manière exceptionnellement silencieuse avec une durée de vie prolongée. Le bruit électrique des autotransformateurs est réduit par un revêtement imprégné spécial.
Quelles sont les directives de câblage essentielles pour un moteur triphasé avec le STRS4-80L40 ?
Pour pouvoir garantir des connexions correctes et un fonctionnement sûr, il faut respecter des règles spécifiques lors du câblage d'un moteur de ventilateur triphasé.
L'identification des fils du moteur est la première étape. Les moteurs triphasés ont généralement six fils, les lettres U, V et W désignant les trois phases. Ceux-ci servent de sorties vers le moteur, tandis que les bornes R, S et T servent à alimenter le variateur lui-même.
Pour connaître la tension nominale du moteur, consultez la plaque signalétique ou les spécifications. Il est crucial de faire correspondre la tension d'alimentation à la tension du moteur.
Il faut câbler le moteur en configuration triangle (Δ) ou en configuration étoile (Y), selon la tension du moteur et l'alimentation électrique disponible. La configuration de câblage recommandée pour le modèle de moteur spécifique doit être indiquée sur la plaque signalétique du moteur ou dans la documentation du fabricant. Respectez les réglementations de mise à la terre définies par les codes électriques régionaux. Les moteurs triphasés doivent généralement être mis à la terre pour des raisons de sécurité.
Comment le STRS4-80L40 assure-t-il la protection thermique du moteur et la commande de la sortie auxiliaire ?
Le variateur dispose d'une surveillance TK du moteur, c'est-à-dire des contacts thermiques (TK) ou thermistances, qui mesurent la température dans les enroulements du moteur. La fonction de surveillance TK arrête le moteur en cas de surchauffe afin d'éviter de l'endommager. Pour simuler une température moteur normale si le moteur ne possède pas de contacts TK, les deux bornes TK du variateur doivent être shuntées.
De plus, la série STRS4 dispose d'une sortie non régulée supplémentaire. Lorsque le moteur est activé, la sortie supplémentaire non régulée (1 phase, 230 VAC) est mise sous tension. Elle peut être utilisée pour actionner un registre, un indicateur de fonctionnement externe, etc. Par exemple, le registre se ferme lorsque le ventilateur est arrêté. Le registre est ouvert lorsque le ventilateur est en marche.
Quelles sont les pratiques d'installation recommandées pour le montage du variateur de vitesse de ventilateur STRS4-80L40 ?

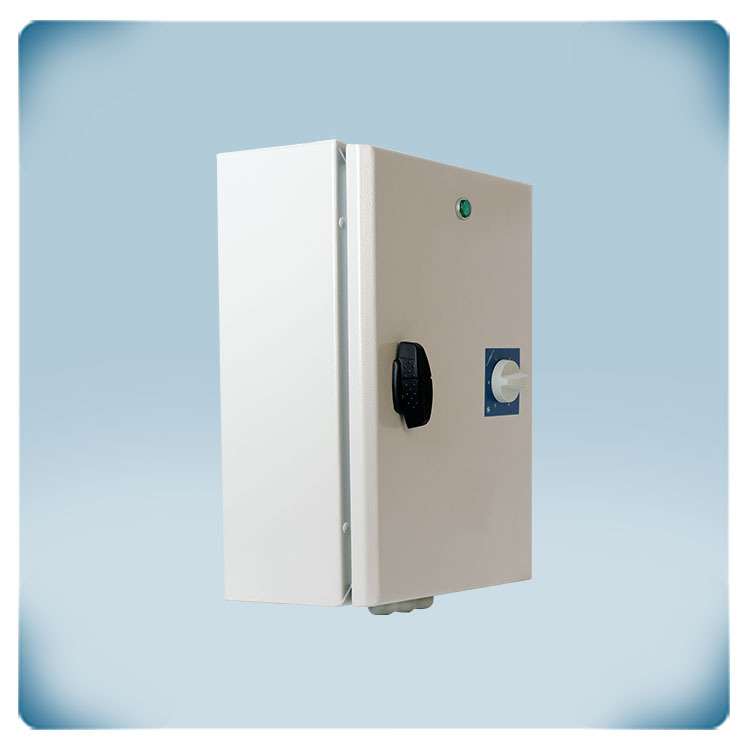

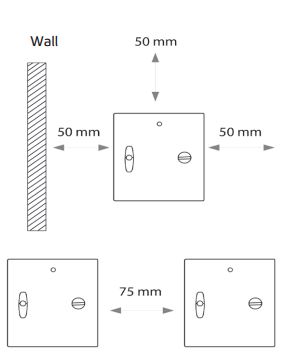

Afin de pouvoir assurer un fonctionnement correct et la sécurité, il est très important de respecter les instructions et directives d'installation spécifiques lors du montage du variateur de vitesse sur un mur ou un panneau. Sélectionnez une surface de montage stable et sûre capable de supporter le poids du variateur. Assurez-vous que la surface est plane et exempte de toute obstruction ou saillie qui pourrait entraver l'installation ou l'utilisation du variateur. Placez le variateur verticalement sur le mur. Assurez-vous que la zone autour du variateur dispose d'une ventilation suffisante. Pour éviter la surchauffe et garantir un refroidissement optimal, laissez assez d'espace autour du variateur pour le flux d'air, particulièrement sur les côtés et le dessus. Installez le variateur dans un endroit où la température ambiante se situe dans une plage raisonnable. Évitez les zones trop chaudes, telles que les emplacements à proximité de sources de chaleur ou exposés à la lumière directe du soleil, car cela peut avoir un impact négatif sur la fonctionnalité et la durée de vie du variateur. De toute façon, il faut respecter les instructions de câblage du variateur. Assurez-vous que le câblage est solidement fixé et blindé pour éviter tout dommage ou contact involontaire. Prenez en compte tous les facteurs environnementaux particuliers, tels que l'exposition à l'humidité, à la poussière ou à des matériaux corrosifs, qui peuvent affecter les performances du variateur. Utilisez des boîtiers ou des couvercles appropriés, si nécessaire, pour renforcer la sécurité du variateur. Installez le variateur dans un endroit facile d'accès pour l'entretien, le contrôle et les réglages nécessaires. Afin d'accéder aux commutateurs, bornes, etc., assurez-vous qu'il y a suffisamment d'espace autour du variateur.

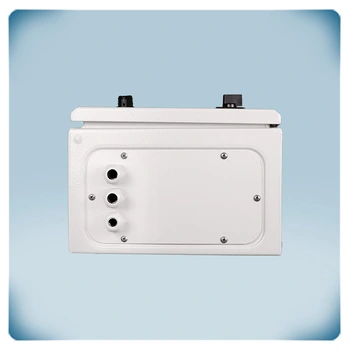

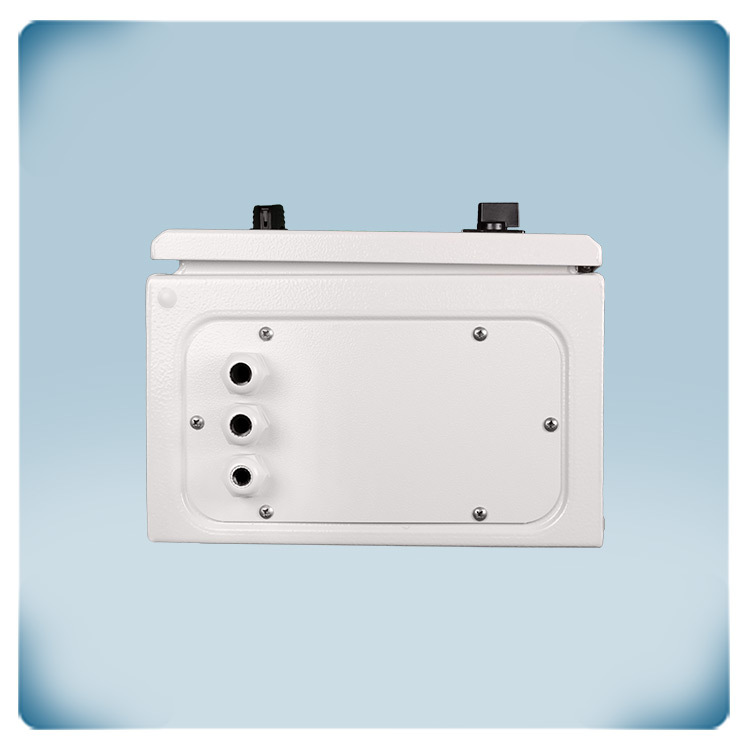

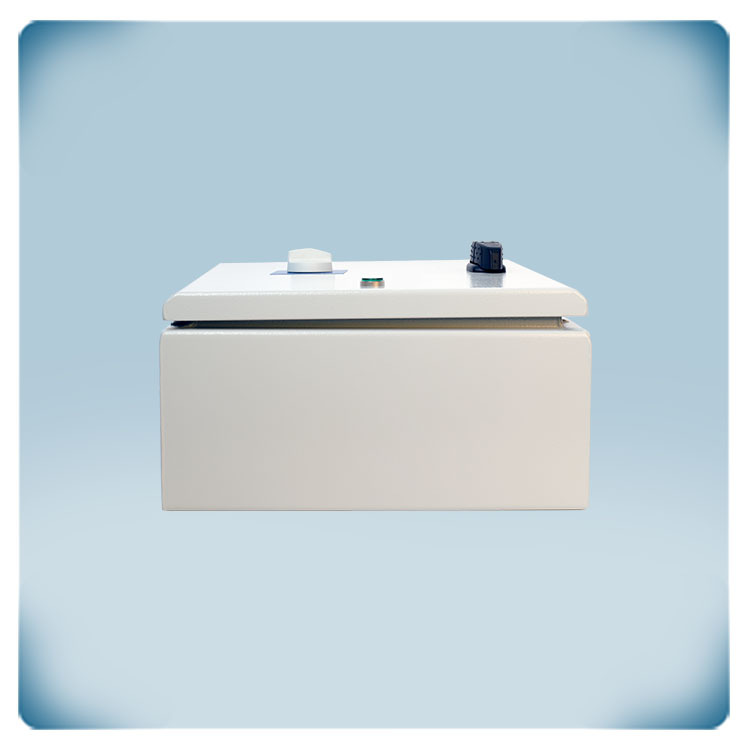

Quelles sont les caractéristiques du boîtier et l'indice de protection IP du STRS4-80L40 ?
Le boîtier métallique du STRS4-80L40 est doté d'un revêtement de peinture qui résiste aux impacts mécaniques externes. L'indice de protection IP54 garantit que les boîtiers sont conçus pour offrir un niveau élevé de protection contre l'infiltration de poussière et d'eau, qu'ils sont parfaitement étanches aux particules de poussière et qu'ils peuvent résister aux projections d'eau de toutes directions, ce qui les rend adaptés aux environnements modérément sévères.
