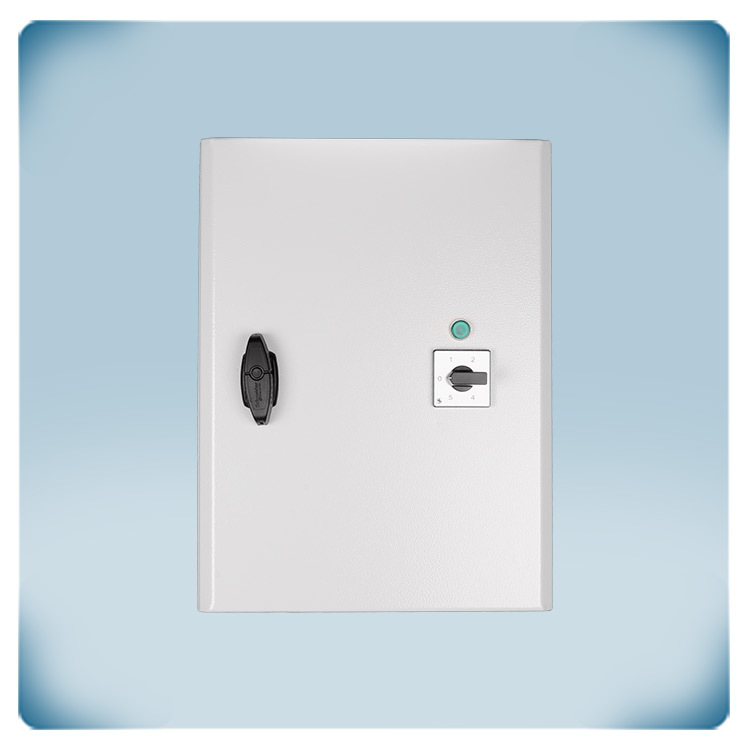

Variateur de vitesse à autotransformateur 8 A | 3 x 400 VCA
Description du produit
Variateur de vitesse pour ventilateurs triphasés conçu pour des moteurs AC 400 V. Le courant moteur maximum (combiné) est de 8 A. La vitesse du ventilateur AC est réglable selon cinq paliers, de basse à haute. La vitesse du ventilateur peut être ajustée à l'aide du commutateur rotatif, qui possède une position d'Arrêt (OFF).
La vitesse du moteur peut être contrôlée en 5 paliers par modification de la tension du moteur. Un fonctionnement silencieux du moteur est assuré par la forme sinusoïdale parfaite de la tension de sortie.
Le boîtier bénéficie d'un indice de protection IP54 contre l'infiltration de poussière, de saletés et d'humidité. Dans les espaces intérieurs, il peut être monté en surface.
La tension d'alimentation est de 400 VAC.
Spécifications et descriptions supplémentaires
Quelles sont les principales caractéristiques et applications de la série de régulateurs de vitesse de ventilation à transformateur STR-4 ?
Cette série de régulateurs de vitesse de ventilation à transformateur par paliers est conçue pour réguler manuellement la vitesse des ventilateurs AC en réduisant la tension du moteur. Elle convient aux moteurs régulables en tension et peut être utilisée dans les systèmes de ventilation de bâtiments industriels, commerciaux ou publics où une alimentation triphasée / 400 V est présente.

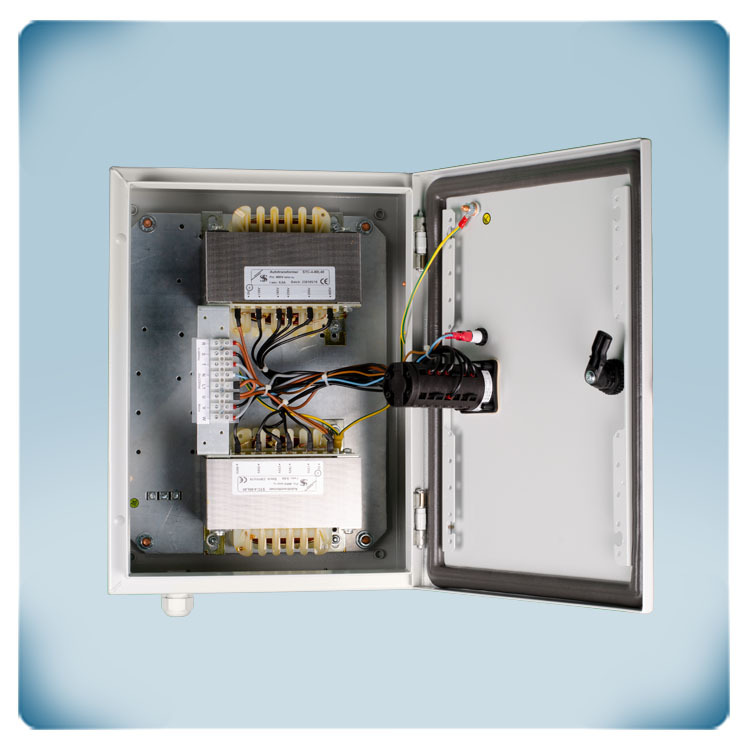

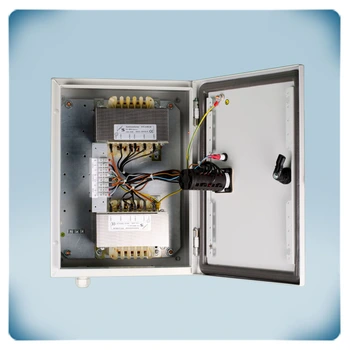

L'un des principaux avantages de ce type d'unité de contrôle, c'est qu'il assure un contrôle de la vitesse sans excitation électromagnétique dans les moteurs, ce qui le rend idéal pour les locaux sensibles au bruit. De plus, les autotransformateurs intégrés dans la série STR-4 bénéficient d'une imprégnation spéciale qui réduit davantage les niveaux de bruit.
Le régulateur permet le raccordement de plusieurs moteurs tant que le courant total ne dépasse pas la charge nominale de l'unité de transformation. Cette caractéristique est avantageuse lorsqu'il faut contrôler simultanément la vitesse de plusieurs ventilateurs. Cependant, il est important de s'assurer que la limite de courant de 8 Ampères n'est pas dépassée afin d'éviter de surcharger le régulateur.

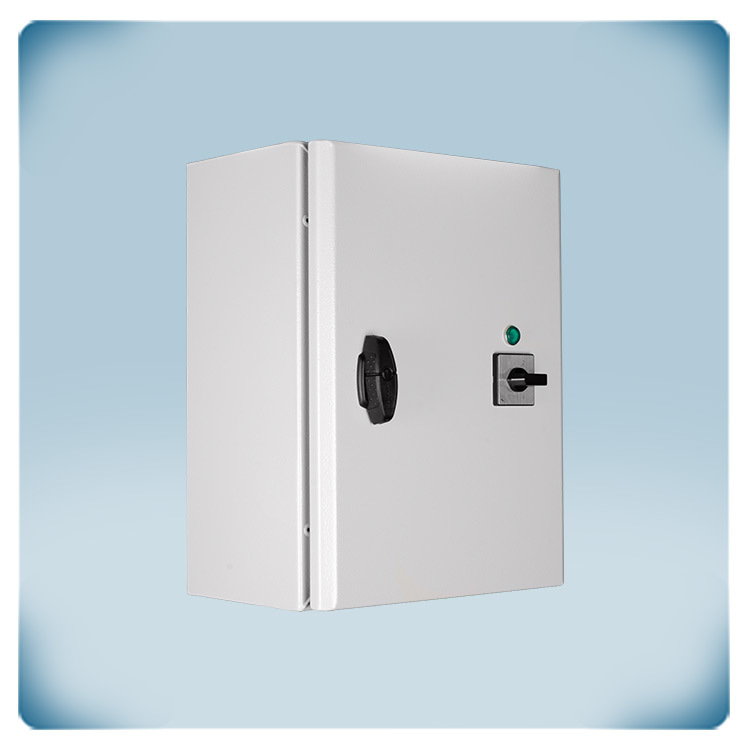

Afin de contrôler la vitesse du ventilateur, le régulateur est équipé d'un commutateur rotatif doté d'une temporisation mécanique intégrée. Il est important d'actionner le commutateur à une vitesse appropriée pour éviter les étincelles internes. Si le commutateur est tourné trop rapidement, l'appareil reste internement en position d'Arrêt/OFF (position 0).
Comment fonctionne la méthode de contrôle par paliers et qu'est-ce qui contribue à la longue durée de vie de l'appareil ?

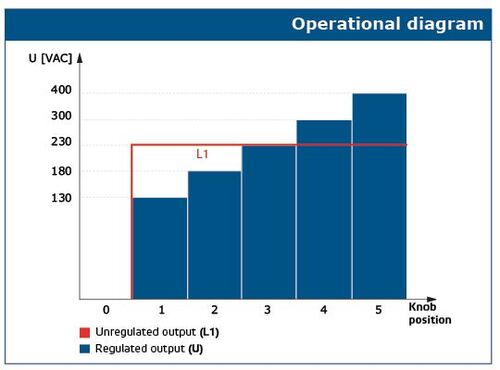

Le régulateur permet un contrôle simple en 5 paliers. Le commutateur rotatif du régulateur possède généralement plusieurs positions ou paliers qui correspondent à différentes vitesses de ventilation. En tournant le commutateur sur une position spécifique, il est bien possible de régler la vitesse souhaitée pour le ventilateur. Ce mécanisme de contrôle par paliers offre des options de réglage pratiques et directes.
Un régulateur de vitesse de ventilation à transformateur par paliers est conçu pour avoir une longue durée de vie. La temporisation mécanique intégrée au commutateur rotatif joue un rôle crucial dans la prolongation de la durée de vie de l'appareil. En empêchant les étincelles internes lors du changement de palier, elle aide à réduire l'usure des composants internes, garantissant un fonctionnement fiable sur une période prolongée.
À quoi sert la sortie supplémentaire non régulée et comment peut-elle être utilisée ?
La série STR-4 de régulateurs de vitesse de ventilateur à transformateur fournit également une sortie supplémentaire non régulée (230 VAC, monophasé). Cette sortie devient active lorsque le moteur est en fonctionnement. Elle peut être utilisée à diverses applications, telles que le contrôle d'indicateurs de fonctionnement externes, l'ouverture ou la fermeture de registres, la commutation de relais externes et plus encore. Le courant maximal pour cette sortie est de 2 A en standard.
Quelles sont les caractéristiques principales et les indices de protection du boîtier en tôle d'acier du régulateur ?

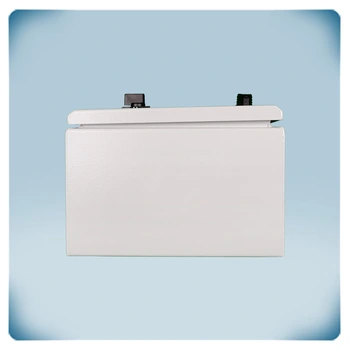

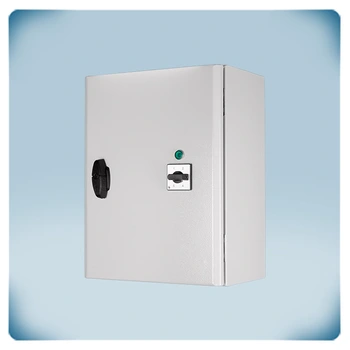

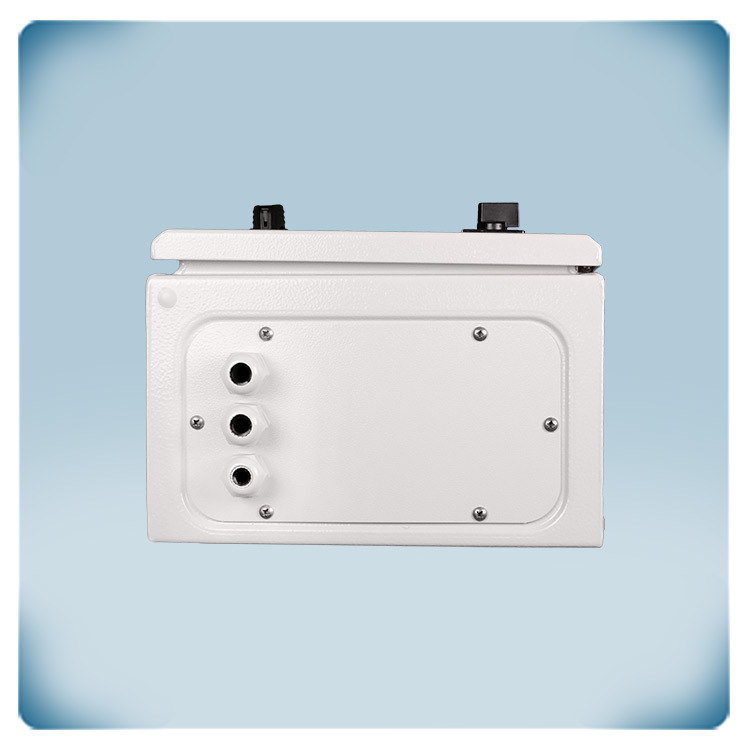

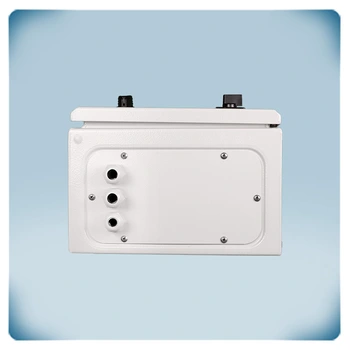

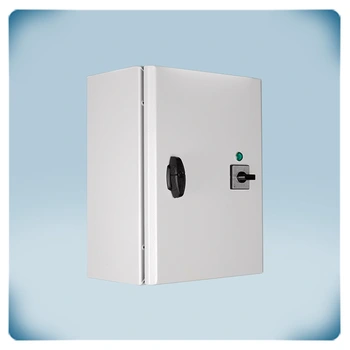

Le régulateur est installé dans un boîtier pour montage en surface en tôle d'acier. Ce type de boîtier offre une protection robuste pour les composants internes contre les impacts mécaniques externes. Il peut résister à des chocs accidentels, des collisions ou d'autres forces physiques sans compromettre la structure ou la fonctionnalité du régulateur. La finition peinte améliore non seulement son aspect esthétique, mais offre également une couche supplémentaire de protection contre la corrosion et les facteurs environnementaux, améliorant sa durabilité et sa durée de vie. Le boîtier est certifié conforme aux normes établies pour les enveloppes vides pour ensembles d'appareillage à basse tension - EN 62208. Il possède également un indice de protection IP54, qui assure un haut niveau de protection contre l'infiltration de poussière et d'eau, le rendant adapté aux environnements modérément sévères.
