Variateur de vitesse à autotransformateur 7,5 A | 3 x 230 VCA
Description du produit
Variateur de vitesse pour ventilateurs AC et moteurs triphasés 230 V. Le courant moteur maximum (combiné) est de 7,5 A. Le commutateur rotatif contrôle la vitesse du ventilateur AC. Ce commutateur rotatif à 5 positions dispose également d'un réglage d'Arrêt (OFF).
La tension moteur est modifiée selon 5 paliers pour réguler la vitesse de rotation. La forme sinusoïdale parfaite de la tension de sortie garantit un fonctionnement silencieux du moteur.
Le boîtier offre un indice de protection IP54 contre l'infiltration de saletés, de poussière et d'humidité. La tension d'alimentation est de trois fois 230 VCA.
Il peut être monté en surface à l'intérieur.
Spécifications et descriptions supplémentaires
Pourquoi la régulation de vitesse par transformateur ?

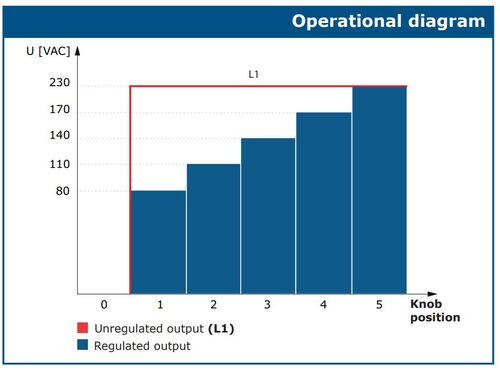

Les variateurs de vitesse de la série STR-3 sont utilisés pour le contrôle du débit d'air des ventilateurs triphasés au moyen d'une régulation de vitesse par paliers, ou bien étapes. Les variateurs disposent de cinq vitesses. La vitesse est réglée en tournant le bouton de contrôle sur le panneau avant du boîtier vers l'une des cinq positions fixes disponibles, qui sont 80, 110, 140, 170 et 230 VCA. De même, plusieurs ventilateurs peuvent être contrôlés de manière synchrone dans le cas où leur courant de consommation total ne dépasse pas la valeur maximale admissible de l'intensité du variateur. Ce variateur est conçu pour un montage en surface à l'intérieur et l'installation doit être effectuée en respectant la recirculation libre de l'air pour le refroidissement du circuit interne. Les variateurs doivent être installés verticalement et à l'écart des appareils de chauffage. De plus, un espace suffisant doit être prévu pour l'entretien et les réparations.
Les variateurs de vitesse de la série STR-3 sont utilisés pour le contrôle du débit d'air des ventilateurs triphasés au moyen d'une régulation de vitesse par paliers, ou bien étapes. Les variateurs disposent de cinq vitesses. La vitesse est réglée en tournant le bouton de contrôle sur le panneau avant du boîtier vers l'une des cinq positions fixes disponibles, qui sont 80, 110, 140, 170 et 230 VCA. De même, plusieurs ventilateurs peuvent être contrôlés de manière synchrone dans le cas où leur courant de consommation total ne dépasse pas la valeur maximale admissible de l'intensité du variateur. Ce variateur est conçu pour un montage en surface à l'intérieur et l'installation doit être effectuée en respectant la recirculation libre de l'air pour le refroidissement du circuit interne. Les variateurs doivent être installés verticalement et à l'écart des appareils de chauffage. De plus, un espace suffisant doit être prévu pour l'entretien et les réparations.
Quels sont les principaux avantages ?
Les variateurs de vitesse de cette série intègrent plusieurs caractéristiques techniques et fonctionnelles conçues pour optimiser la gestion des systèmes de ventilation triphasés tout en garantissant la fiabilité de l'installation.
Régulation de vitesse en 5 paliers pour ventilateurs triphasés
Le contrôle de la vitesse des ventilateurs triphasés présente généralement une complexité accrue par rapport aux modèles monophasés, car il nécessite des équipements de contrôle moteur spécialisés. Bien que les ventilateurs triphasés offrent de nombreux avantages, ils requièrent une alimentation triphasée, que l'on trouve habituellement dans les environnements industriels et commerciaux.
De toute façon, il faut toujours contacter un ingénieur électricien ou un technicien expérimenté dans contrôle de moteurs triphasés pour déterminer la méthode de régulation la plus adaptée et la plus sûre pour votre application spécifique. La sécurité et la conformité aux codes et réglementations électriques sont primordiales lors de travaux sur des systèmes triphasés.
Les variateurs de la série STR-3 sont conçus pour un contrôle simple des ventilateurs triphasés par changement progressif de la tension d'alimentation. Ces appareils permettent la régulation des ventilateurs triphasés en modifiant la tension fournie selon cinq positions fixes. Cela signifie qu'il est bien possible d'ajuster facilement la vitesse du ventilateur en sélectionnant l'un des réglages prédéfinis.
La série STR-3 est adaptée à divers environnements industriels, notamment les cuisines industrielles, les entrepôts et autres locaux industriels. Ils sont couramment utilisés dans les milieux où une ventilation et une circulation d'air appropriées sont essentielles. Ces variateurs sont particulièrement utiles pour contrôler la vitesse des hottes aspirantes et des extracteurs. Une ventilation appropriée est cruciale dans les cuisines industrielles et autres espaces où les fumées, la chaleur ou les odeurs doivent être évacuées efficacement. Les variateurs offrent cinq réglages de vitesse fixes, vous permettant de choisir la vitesse de ventilation appropriée à vos besoins spécifiques. Cette plage inclut généralement la position d'Arrêt (OFF) et différents niveaux de vitesse jusqu'au réglage maximum.
Les variateurs STR-3 sont conviviaux et ne nécessitent aucune configuration ou programmation complexe. Le contrôle s'effectue généralement via un bouton rotatif sur la façade, ce qui permet aux opérateurs d'ajuster facilement la vitesse du ventilateur selon les besoins. Comme ces variateurs sont livrés avec des réglages de vitesse prédéfinis, aucune configuration ou programmation supplémentaire n'est nécessaire, ce qui simplifie beaucoup leur installation et leur utilisation. Ces variateurs constituent un moyen rentable de contrôler la vitesse des ventilateurs triphasés dans les environnements industriels, sans la complexité des systèmes de contrôle plus avancés tels que les variateurs de fréquence (VFD). Les variateurs sont conçus pour un fonctionnement fiable et continu, ce qui les rend adaptés aux applications industrielles exigeantes.
Sortie non régulée supplémentaire
La sortie non régulée du variateur de vitesse est une fonctionnalité précieuse qui permet de contrôler et de surveiller divers composants ou systèmes externes en fonction de l'état du moteur de ventilateur connecté. Elle peut être utilisée pour une large gamme d'applications dans les environnements industriels et CVC afin d'améliorer le contrôle et l'automatisation. La sortie non régulée du variateur de vitesse est une sortie électrique secondaire indépendante de la fonction de régulation de vitesse. De série, la sortie non régulée fournit une tension de 230 VAC et fonctionne selon un mode « ON/OFF ». Lorsque le moteur du ventilateur est activé, cette sortie est à l'état ON, fournissant 230 Volts. À l'inverse, lorsque le moteur du ventilateur est à l'arrêt ou désactivé, la sortie est à l'état OFF, fournissant 0 Volt. Cette sortie peut être utilisée dans un but de contrôler divers composants ou dispositifs externes. Les applications courantes incluent : indicateur « Run », contrôle de registre, activation de relais, alarme ou mécanisme de sécurité.
Boîtier métallique IP54
Les boîtiers métalliques de Sentera sont conçus pour montage mural intérieur constituent une ligne de défense cruciale contre les contaminants externes et les influences environnementales. La qualité des boîtiers est d'une grande importance, comme ils garantissent la fiabilité et la longue durée de vie de l'équipement protégé. Les boîtiers fabriqués par Sentera sont certifiés EN 62208, démontrant ainsi leur conformité aux normes européennes rigoureuses relatives aux boîtiers vides destinés aux ensembles d'appareillage à basse tension. Cette certification souligne l'engagement de l'entreprise envers la sécurité et la qualité.
