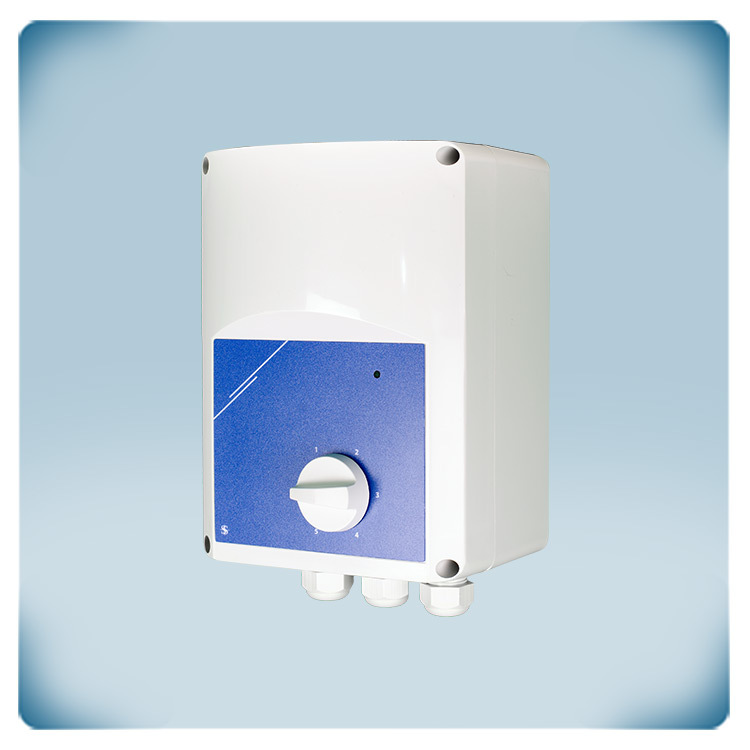

Variateur de vitesse à autotransformateur 7,5 A | 230 VCA
Description du produit
Variateur de vitesse de ventilateur à transformateur monophasé. Le courant maximal (combiné) est de 7,5 Ampères.

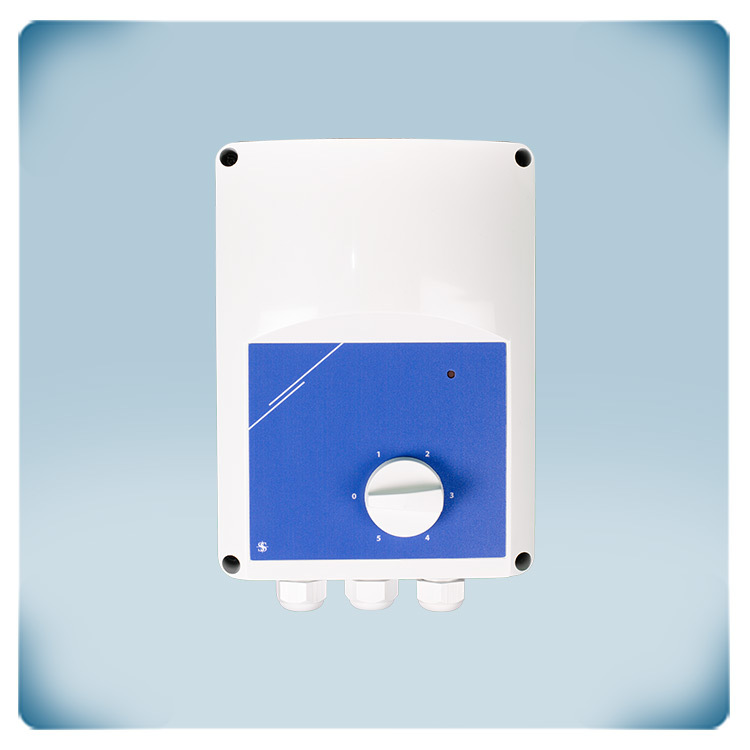

Le commutateur rotatif contrôle la vitesse du ventilateur AC, qui varie de basse à haute en 5 étapes. Le commutateur rotatif lui-même dispose aussi d'une position d'Arrêt, ou bin OFF. La tension du moteur peut bien être variée en 5 étapes afin de contrôler la vitesse du moteur. La forme sinusoïdale parfaite de la tension de sortie assure un fonctionnement silencieux du moteur.

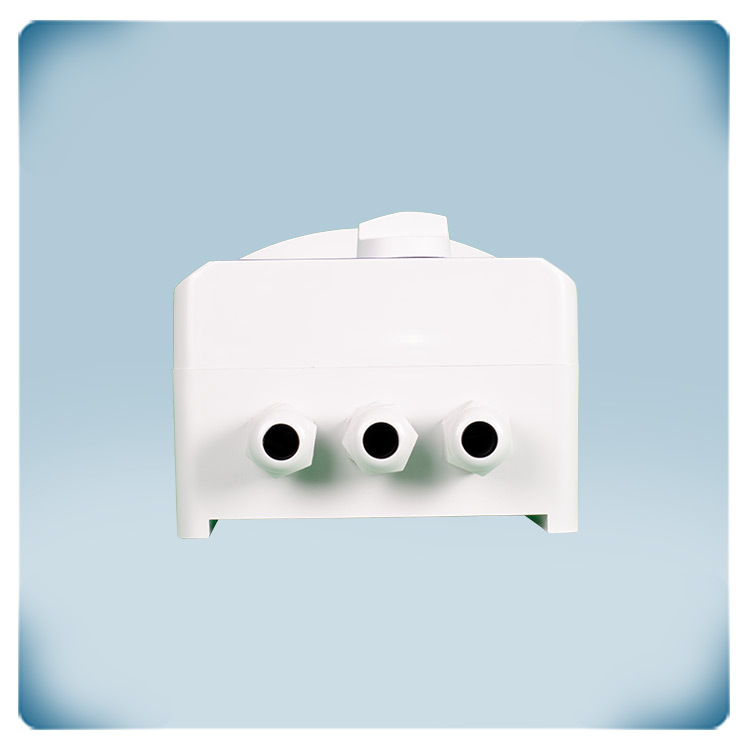

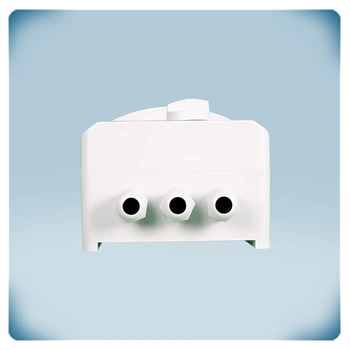

Le boîtier bénéficie d'une protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité. Il peut être monté au mur dans des environnements intérieurs.
Ce variateur de vitesse à 5 étapes est couramment utilisé pour contrôler les ventilateurs d'extraction de hotte de cuisine, les ventilateurs de plafond, les ventilateurs d'extraction et d'autres dispositifs similaires.
Spécifications et descriptions supplémentaires
Pourquoi opter pour un variateur de vitesse de ventilateur à transformateur ?
Les variateurs à transformateur sont une solution de contrôle de vitesse robuste, facile à utiliser, efficace et abordable. Un autre grand avantage des unités de contrôle basées sur un transformateur, c'est le contrôle de vitesse sans excitation électromagnétique dans les moteurs. Ainsi donc, les produits sont également recommandés pour les locaux sensibles au bruit. Ce que vous obtenez avec un variateur de vitesse de ventilateur à transformateur c'est bien un fonctionnement du moteur silencieux, un contrôle simple par étapes et un variateur avec une longue durée de vie à un prix raisonnable !
De toute façon, il faut tenir en compte que les variateurs à transformateur conviennent uniquement au contrôle des moteurs AC. Par conséquent, si vous n'êtes pas sûr de la compatibilité de votre moteur ou de la meilleure solution de contrôle pour vos besoins spécifiques, il est recommandable de vous référer à la documentation d'accompagnement ou de consulter le fabricant du moteur pour obtenir des conseils supplémentaires.
Quel est le domaine d'utilisation ?

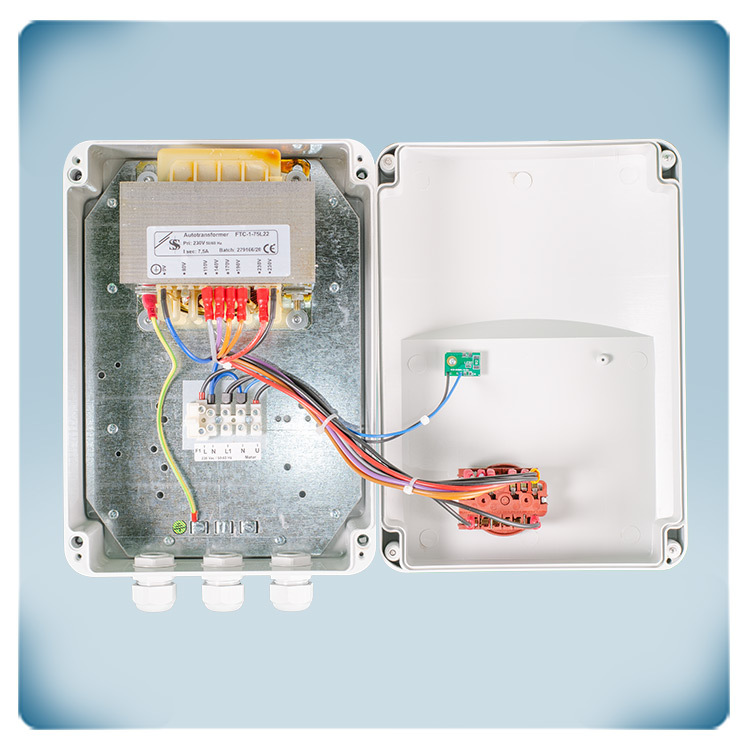

La série STR-1 est composée de varuateurs de vitesse de ventilateur pour moteurs monophasés. Via le commutateur rotatif intégré, il est bien possible de sélectionner l'une des 5 vitesses. La technologie à autotransformateur est utilisée pour réduire la tension moteur et la vitesse du ventilateur en 5 étapes, ou bien paliers. La technologie à autotransformateur est très fiable et robuste. Elle génère une tension moteur de forme parfaitement sinusoïdale. Il en résulte un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement imprégné spécial réduit le bruit électrique émis par les autotransformateurs.
Quels sont les principaux avantages ?
Cette série de variateurs comporte de nombreux avantages, parmi lesquels sont les suivants :
Contrôle de vitesse de ventilateur simple à 5 étapes
Les régulateurs de vitesse de ventilateur à 5 étapes sont largement utilisés dans les cuisines industrielles, les entrepôts ou les environnements industriels. Ils sont souvent employés comme contrôle simple pour la régulation des hottes d'extraction ou des ventilateurs d'extraction. La vitesse du ventilateur peut être augmentée, de l'arrêt à la vitesse maximale, en 5 étapes. Une fois raccordé, ce variateur peut être utilisé immédiatement. Aucune configuration ou programmation n'est requise. La régulation de vitesse de ventilateur AC est très simplifiée grâce à ce variateur !
Sortie non régulée
La sortie supplémentaire, non régulée, est active lorsque le moteur est sous tension. Cette sortie est dite de « non régulée » car elle est soit Marche, ou bien ON à 230 Volts, soit Arrêt, ou bien OFF à 0 Volt. Le courant maximum de cette sortie est de 2 A. La sortie non régulée est couramment utilisée pour contrôler de différents dispositifs externes. Elle peut par exemple servir à alimenter un voyant de fonctionnement, qui sera activé lorsque le ventilateur tourne, fournissant une indication visuelle de son fonctionnement. La sortie non régulée peut également être utilisée pour contrôler un registre. Lorsque le ventilateur est actif, le registre s'ouvre pour permettre la circulation de l'air, et lorsque le ventilateur s'arrête, le registre se ferme pour restreindre le débit d'air. En outre, la sortie non régulée peut être utilisée afin de commuter un relais externe ou de contrôler d'autres dispositifs qui nécessitent un signal Marche/Arrêt (ON/OFF) à 230 VCA.
Commutation sécurisée des tensions de sortie
Lors de l'utilisation du commutateur rotatif du variateur, il est important d'éviter une rotation trop rapide. Cela est dû au fait que l'interrupteur intègre un mécanisme de délai mécanique temporisé intégré. Ce délai sert en tant qu'objectif important en empêchant l'étincelage interne lors du passage à une position différente. En permettant une transition contrôlée entre les positions, le délai mécanique temporisé impacte positivement la durée de vie globale de l'appareil. Si le commutateur rotatif est actionné trop vite, dépassant la durée du délai mécanique temporisé intégré, l'appareil reste en interne sur la position 0, qui est la position Arrêt. Cela signifie que le passage à une position différente souhaitée ne se produira pas, et que l'appareil restera en position 0, c'est-à-dire en position Arrêt (OFF).
Lors de l'utilisation du commutateur rotatif du variateur, il est important d'éviter une rotation trop rapide. Cela est dû au fait que l'interrupteur intègre un mécanisme de délai mécanique temporisé intégré. Ce délai sert en tant qu'objectif important en empêchant l'étincelage interne lors du passage à une position différente. En permettant une transition contrôlée entre les positions, le délai mécanique temporisé impacte positivement la durée de vie globale de l'appareil. Si le commutateur rotatif est actionné trop vite, dépassant la durée du délai mécanique temporisé intégré, l'appareil reste en interne sur la position 0, qui est la position Arrêt. Cela signifie que le passage à une position différente souhaitée ne se produira pas, et que l'appareil restera en position 0, c'est-à-dire en position Arrêt (OFF).
Afin d'assurer un fonctionnement correct et prévenir tout problème potentiel, il est recommandé d'actionner l'interrupteur rotatif à un rythme modéré, permettant au délai mécanique temporisé intégré de fonctionner comme prévu et de faciliter des transitions harmonieuses entre les positions.
Boîtier en plastique de haute qualité

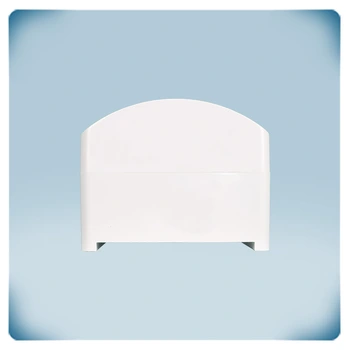

Le boîtier est fabriqué en plastique r-ABS de haute qualité, afin de pouvoir garantir sa bonne qualité, on fabrique nos propres boîtiers. Le matériau est exceptionnellement résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Le boîtier peut être monté en surface et bénéficie d'un indice de protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
