Variateur de vitesse à autotransformateur 6 A | bi-horaire | 400 V
Description du produit
Variateur à deux vitesses pour moteurs 400 VCA avec un courant combiné maximal de 6 A. Il est équipé de deux commutateurs indépendants à 5 positions permettant de sélectionner les vitesses de ventilateur optimales. Une entrée à contact sec permet de commuter entre les deux vitesses pendant que le moteur fonctionne.
La fonction de surveillance du contact thermique (TK) du variateur désactive automatiquement le moteur pour éviter toute surchauffe. Il est conçu pour redémarrer automatiquement le moteur après une coupure de courant, garantissant ainsi un fonctionnement continu.
La vitesse du ventilateur est régulée par la réduction de la tension du moteur à l'aide d'un autotransformateur. Cette méthode assure une tension de sortie parfaitement sinusoïdale, ce qui assure à son tour un fonctionnement silencieux du moteur. L'unité comporte des sorties d'alarme et des sorties non régulées pour le contrôle de dispositifs externes, lesquelles peuvent être utilisées pour générer des alertes ou confirmer le fonctionnement normal.

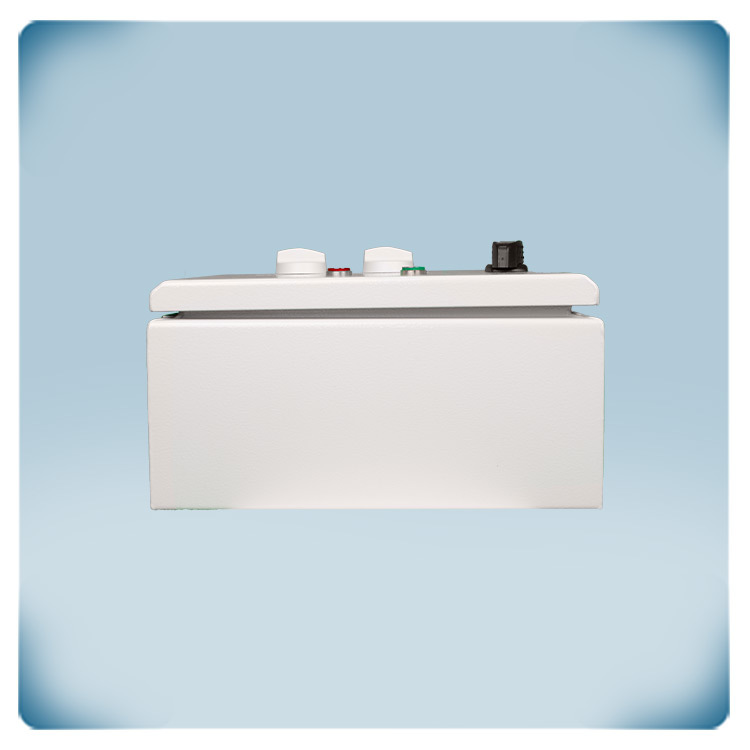

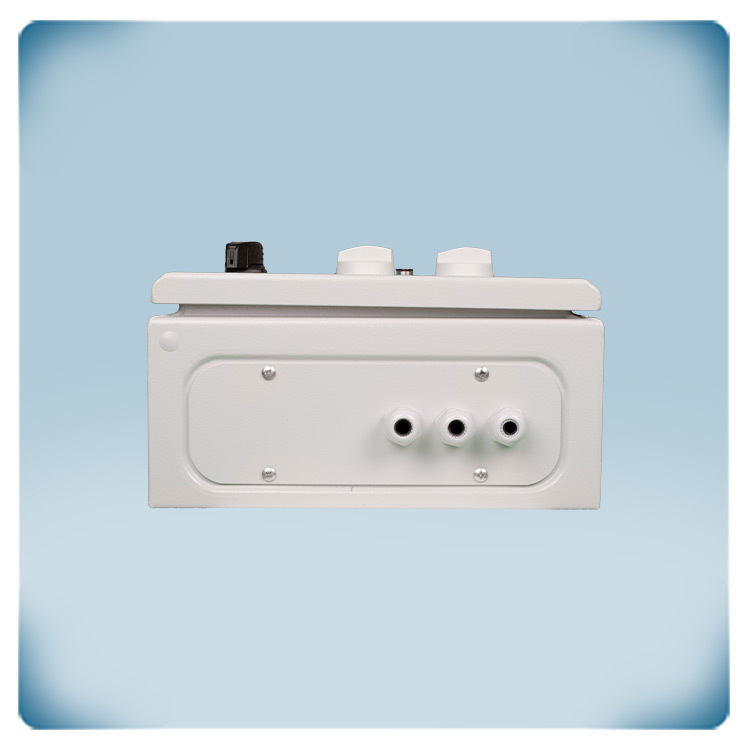

Le boîtier est conçu pour un montage en surface et dispose d'un indice de protection IP54, le protégeant contre la saleté, la poussière et l'humidité.
Spécifications et descriptions supplémentaires
Comment la série SC2A4 contrôle-t-elle les vitesses de ventilation ?

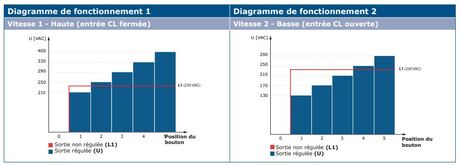

La série SC2A4 est spécifiquement conçue pour contrôler des ventilateurs triphasés 400 VCA en utilisant la technologie des autotransformateurs. Elle dispose de deux commutateurs rotatifs à 5 positions qui permettent de sélectionner deux vitesses de ventilateur optimales. Ces vitesses peuvent être choisies en fonction d'applications spécifiques, telles que la vitesse élevée pendant la journée et la vitesse basse pendant la nuit. Les tensions de sortie pour chaque réglage de vitesse sont préconfigurées. Pour les vitesses élevées, les tensions disponibles sont 210, 250, 290, 330 et 400 VCA, tandis que pour les vitesses basses, les options sont 130, 170, 210, 250 et 290 VCA. Ces réglages de tension peuvent être commutés à l'aide d'une entrée à contact sec pendant que le moteur est actif.
En utilisant la série SC2A4, vous pouvez contrôler facilement et avec souplesse les vitesses de ventilation pour répondre à des exigences spécifiques à différents moments de la journée ou pour différentes applications.
Quels sont les principaux avantages d'avoir deux vitesses de ventilation ?
Le variateur offre deux commutateurs rotatifs à 5 positions séparés qui permettent de sélectionner deux vitesses de ventilateur optimales. Ces vitesses peuvent être personnalisées pour différents scénarios, tels que la vitesse élevée pendant la journée et la vitesse basse pendant la nuit. Cela permet une efficacité énergétique et une performance de ventilation adaptée en fonction des exigences spécifiques.
Comment les vitesses de ventilation peuvent-elles être commutées automatiquement ?
Le variateur utilise une entrée à contact sec pour commuter entre les vitesses de ventilation sélectionnées pendant que le moteur est en fonctionnement. Par exemple, une horloge externe ou une minuterie peut être utilisée pour déclencher la commutation, permettant une vitesse élevée pendant la journée et une vitesse basse pendant la nuit selon l'horaire souhaité.
Qu'est-ce que la surveillance TK et comment protège-t-elle le moteur ?
La surveillance TK est une méthode utilisée pour la protection thermique du moteur dans certains systèmes de commande de moteur. Elle consiste à surveiller les contacts thermiques du moteur (TK) qui mesurent la température dans les bobinages du moteur. Si le moteur surchauffe, la fonction de surveillance TK est conçue pour intervenir afin de protéger le moteur contre les endommagements. Certains moteurs sont équipés de contacts thermiques spécifiques (TK) intégrés dans les bobinages du moteur. Ces contacts sont conçus pour détecter la température du moteur. Les bornes TK du variateur sont utilisées pour raccorder les contacts thermiques du moteur au variateur. Le variateur dispose d'un circuit de surveillance qui mesure en continu la résistance ou la tension aux bornes TK. Ce circuit de surveillance est conçu pour interpréter le signal reçu des contacts thermiques du moteur et déterminer la température du moteur sur la base de ce signal.
Dans les cas où le moteur ne dispose pas de contacts thermiques intégrés, le variateur peut comporter des bornes de pontage pour le circuit TK. Ces bornes de pontage sont utilisées pour simuler une température de moteur normale et activer la fonction de surveillance TK. Le pont doit être installé conformément aux instructions du variateur pour garantir un fonctionnement correct.
Comment le moteur du ventilateur est-il contrôlé à distance ?
Le variateur dispose de deux contacts Marche/Arrêt (ON/OFF) qui permettent une commutation Marche/Arrêt (ON/OFF) à distance du moteur du ventilateur. Ces contacts offrent la possibilité d'activer ou de désactiver le moteur à dstance, depuis un emplacement distant. Le commutateur à distance peut être un bouton-poussoir, un interrupteur à bascule ou tout autre dispositif de contrôle approprié. Assurez-vous que le commutateur à distance est compatible avec les valeurs de tension et de courant spécifiées pour les contacts marche/arrêt.
Comment fonctionne la sortie d'alarme ?
En cas de problèmes moteur, tels qu'une surchauffe, une sortie d'alarme (230 VCA) est activée. Cette sortie peut générer des alertes ou contrôler des indicateurs d'avertissement, permettant une détection et une réponse rapides aux problèmes du moteur. Si le moteur surchauffe, la fonction de surveillance TK désactive le moteur pour éviter tout type d'endommagement supplémentaire.
Quel est le but de la sortie non régulée ?
Le variateur dispose d'une sortie non régulée supplémentaire (monophasée, 230 VCA) qui s'active lorsque le moteur est en fonctionnement. Cette sortie peut être utilisée pour contrôler des dispositifs externes, tels que des indicateurs de fonctionnement ou des registres. Par exemple, lorsque le moteur du ventilateur est désactivé, le registre est fermé, et lorsque le moteur du ventilateur est actif, le registre est ouvert. Cela permet une commande coordonnée des équipements associés en fonction de l'état du moteur du ventilateur.
Que se passe-t-il en cas de coupure de courant ?
En cas de coupure de courant, le variateur dispose d'une fonction de réarmement automatique. Lorsque le courant est rétabli, le variateur se réinitialise et le moteur du ventilateur redémarre automatiquement. Cela garantit un fonctionnement continu et élimine le besoin d'intervention manuelle après des interruptions de courant.
