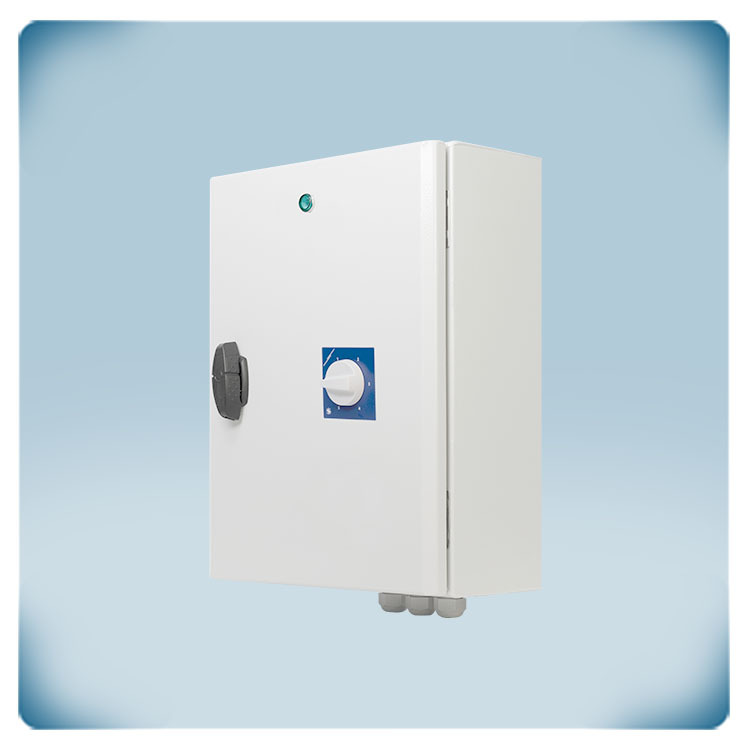

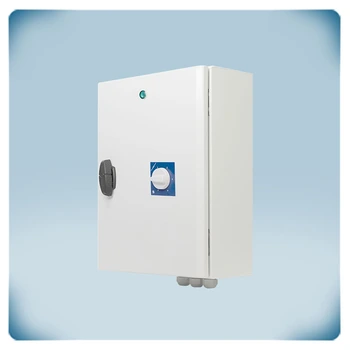

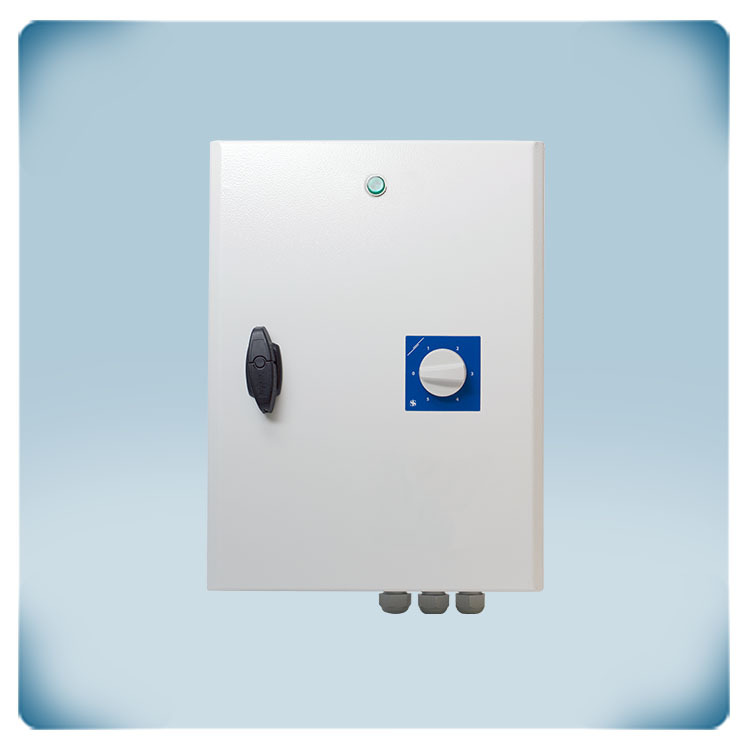

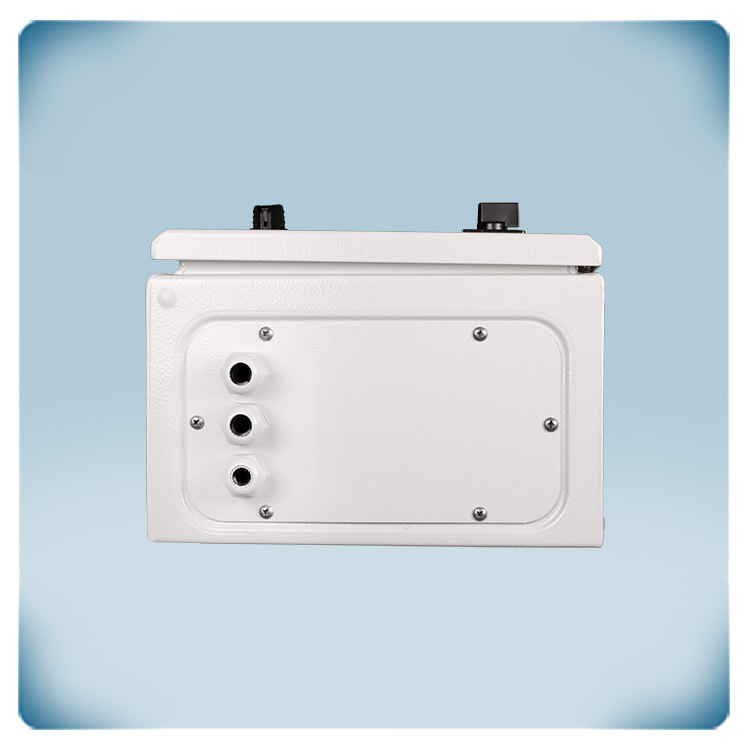

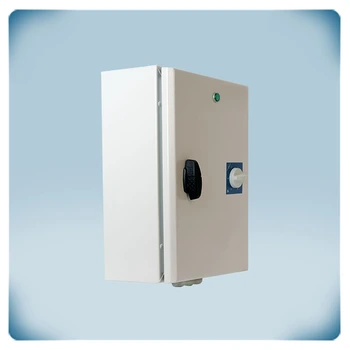

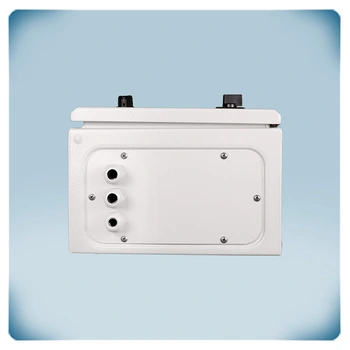

Variateur de vitesse à autotransformateur 6 A | 400 VCA | CT
Description du produit
Variateur de vitesse de ventilateur à transformateur avec connexions thermiques pour un moteur 400 V. Le courant moteur maximal (combiné) est de 6 A. La vitesse du ventilateur peut être réglée à l'aide du commutateur rotatif sur la façade. En cas de surchauffe, la fonction de surveillance TK arrête le moteur.
La vitesse du ventilateur est contrôlée en cinq paliers en abaissant la tension du moteur. La forme sinusoïdale exacte de la tension de sortie garantit un fonctionnement silencieux du moteur.
Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
La tension d'alimentation est de 400 volts.
Spécifications et descriptions supplémentaires
Comment le STRS4-60L40 régule-t-il la vitesse des ventilateurs triphasés grâce à la technologie des autotransformateurs ?
Le STRS4-60L40 est conçu pour la régulation de ventilateurs triphasés 400 V en cinq vitesses à l’aide de la technologie à autotransformateur. Cela permet d'ajuster la tension fournie au moteur du ventilateur, ce qui influe sur sa vitesse de rotation et, par conséquent, sur le débit d'air du ventilateur. L'enroulement primaire de l'autotransformateur possède cinq prises ou bornes qui délivrent différents niveaux de tension correspondant aux divers réglages de vitesse. Un commutateur rotatif à 5 vitesses sert de mécanisme de contrôle. Les prises du transformateur sont sélectionnées lorsqu'un réglage de vitesse spécifique est choisi sur le commutateur. Cela modifie la tension appliquée au moteur du ventilateur et régule sa vitesse de rotation.
Quelles sont les consignes de câblage essentielles pour un moteur triphasé avec le STRS4-60L40 ?

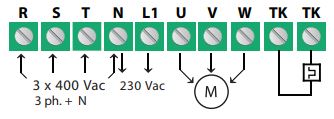

Afin de pouvoir garantir des connexions correctes et une exploitation sécurisée, il est indispensable de respecter certaines règles lors du câblage d’un moteur de ventilateur triphasé. La première étape consiste à identifier les fils du moteur. Les moteurs triphasés possèdent généralement six conducteurs, les lettres U, V et W correspondant aux trois phases. Ces fils représentent les sorties vers le moteur, tandis que les bornes R, S et T servent à l’alimentation du contrôleur. Il est essentiel de vérifier la tension nominale du moteur sur sa plaque signalétique ou dans sa documentation technique, afin de s’assurer que la tension d’alimentation correspond à celle du moteur.
Afin de pouvoir garantir des connexions correctes et une exploitation sécurisée, il est indispensable de respecter certaines règles lors du câblage d’un moteur de ventilateur triphasé. La première étape consiste à identifier les fils du moteur. Les moteurs triphasés possèdent généralement six conducteurs, les lettres U, V et W correspondant aux trois phases. Ces fils représentent les sorties vers le moteur, tandis que les bornes R, S et T servent à l’alimentation du contrôleur. Il est essentiel de vérifier la tension nominale du moteur sur sa plaque signalétique ou dans sa documentation technique, afin de s’assurer que la tension d’alimentation correspond à celle du moteur.
Il se peut que vous deviez câbler le moteur en configuration triangle (Δ) ou en configuration étoile (Y), selon la tension du moteur et l'alimentation électrique disponible. La configuration de câblage recommandée pour le modèle de moteur concerné est indiquée sur la plaque signalétique ou dans la documentation du fabricant. Il est impératif de respecter les règles de mise à la terre définies par les normes et codes électriques locaux, car les moteurs triphasés doivent généralement être reliés à la terre pour des raisons de sécurité.
Quelles sont les pratiques d'installation recommandées pour le montage du variateur de vitesse de ventilateur STRS4-60L40 ?

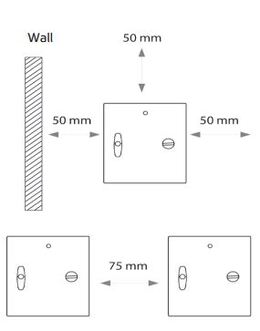

Pour garantir un fonctionnement correct et la sécurité, il est d'une très grande importance de respecter les instructions et directives d'installation spécifiques lors du montage du variateur de vitesse sur un mur ou un panneau. Sélectionnez une surface de montage stable et sûre capable de supporter le poids du variateur . Assurez-vous que la surface est plane et exempte de toute obstruction ou saillie qui pourrait entraver l'installation ou l'utilisation du variateur . Placez le variateur verticalement sur le mur. Assurez-vous que la zone autour du variateur dispose d'une ventilation adéquate. Pour éviter la surchauffe et garantir un refroidissement optimal, laissez suffisamment d'espace autour du variateur pour le flux d'air, particulièrement sur les côtés et le dessus. Installez le variateur dans un endroit où la température ambiante se situe dans une plage raisonnable. Évitez les zones excessivement chaudes, telles que celles à proximité de sources de chaleur ou exposées à la lumière directe du soleil, car elles peuvent avoir un impact négatif sur la fonctionnalité et la durée de vie du variateur . De toute façon, il faut respecter les instructions de câblage du variateur . Assurez-vous que le câblage est solidement fixé et protégé pour éviter d'endommager le variateur ou tout contact involontaire. Prenez en compte tous les facteurs environnementaux particuliers, tels que l'exposition à l'humidité, à la poussière ou à des matériaux corrosifs, qui pourraient affecter les performances du variateur . Utilisez des boîtiers ou des couvercles appropriés, si nécessaire, pour renforcer la sécurité du variateur . Installez le variateur dans un endroit facile d'accès pour l'entretien, l'inspection et les réglages nécessaires. Afin d'accéder aux commutateurs, aux bornes et à tout autre composant de l'interface utilisateur, assurez-vous qu'il y a suffisamment d'espace autour du variateur .
Quelles sont les caractéristiques du boîtier et l'indice de protection IP du STRS4-60L40 ?
Le boîtier métallique du STRS4-60L40 certifié EN est doté d’un revêtement peinture résistant aux chocs mécaniques externes. Son indice de protection IP54 garantit que le boîtier offre un niveau élevé de protection contre la pénétration de poussière et d’eau, qu’il est efficacement étanche aux particules de poussière et qu’il peut résister aux éclaboussures d’eau provenant de toutes les directions, ce qui le rend adapté à des environnements modérément exigeants.
