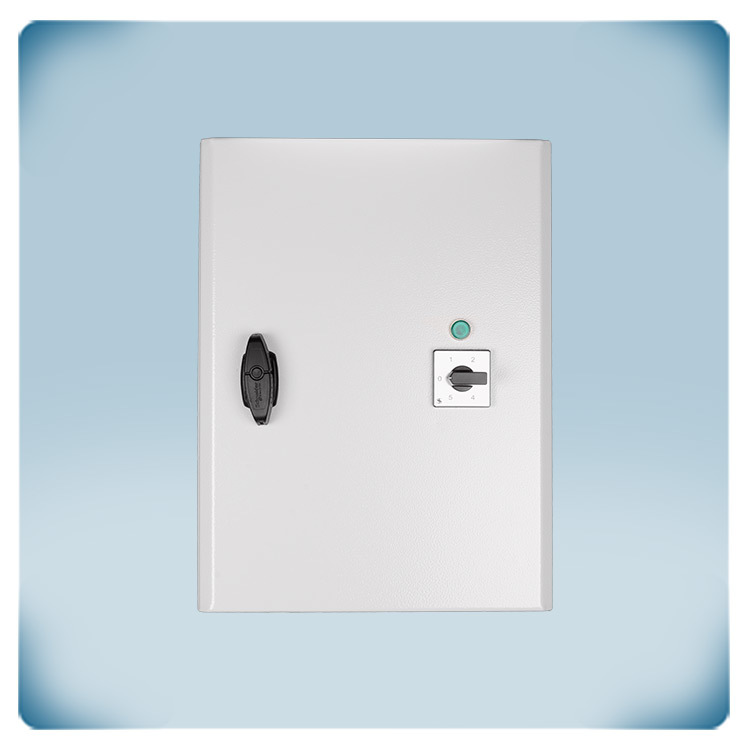

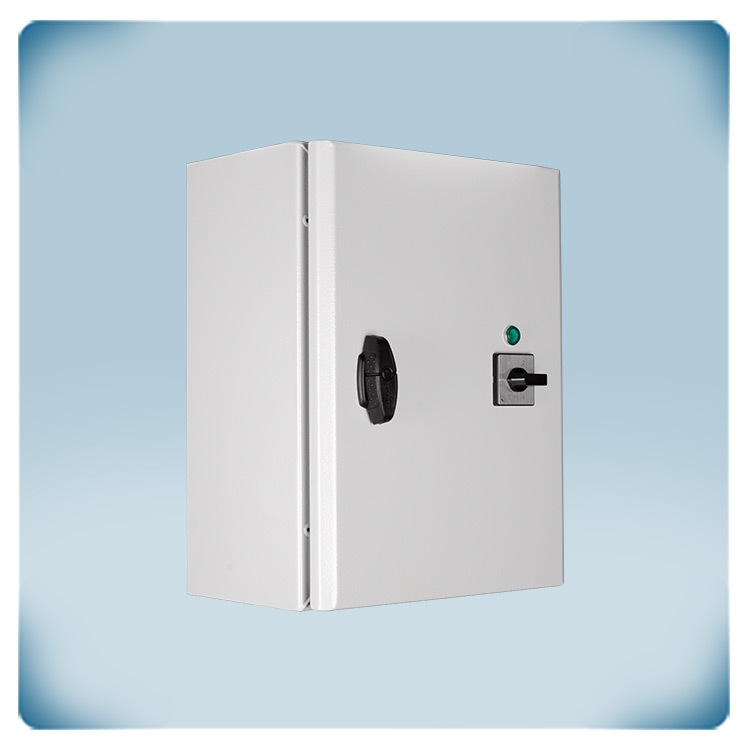

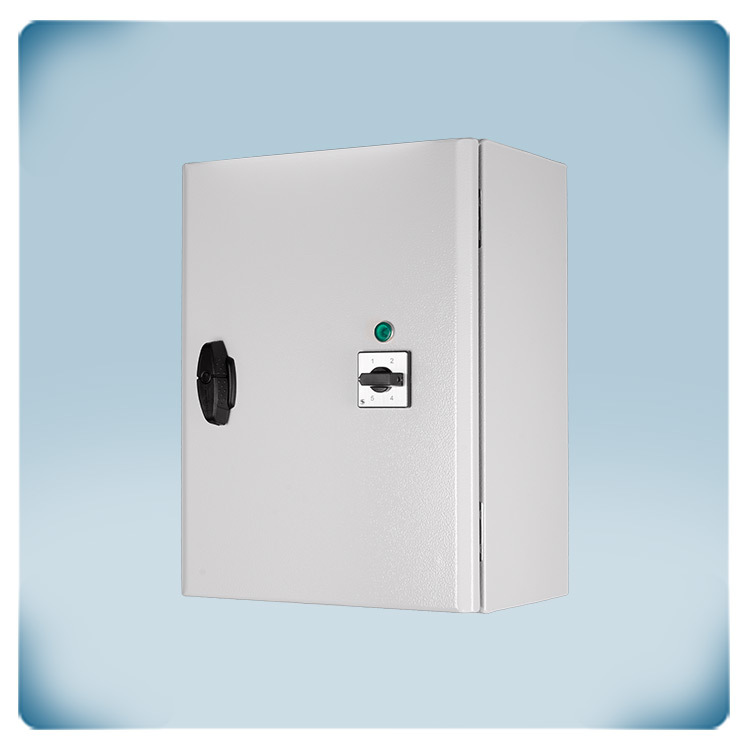

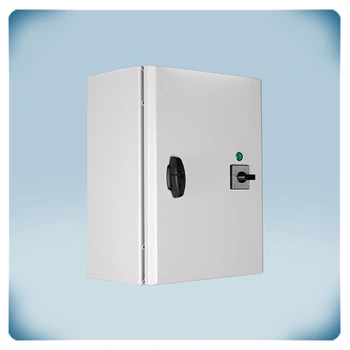

Variateur de vitesse à autotransformateur 6 A | 3 x 400 VCA
Description du produit
Variateur de vitesse pour ventilateurs triphasés et moteurs AC 400 V. Le courant moteur maximum (combiné) est de 6 A. La vitesse du ventilateur AC peut être réglée selon 5 paliers, de basse à haute. La vitesse du ventilateur peut être sélectionnée à l'aide d'un commutateur rotatif incluant une position d'Arrêt (OFF).
La vitesse du moteur peut être ajustée en cinq paliers par modification de la tension du moteur. La tension de sortie possède une forme sinusoïdale parfaite et garantit un fonctionnement silencieux du moteur.
Le boîtier est conforme à la norme IP54 et prévient l'infiltration de poussière, de saletés et d'humidité.
L'unité peut être montée en surface à l'intérieur. La tension d'alimentation est de 400 VCA.
Spécifications et descriptions supplémentaires
Quels sont les principaux avantages des unités de commande à base de transformateurs ?
Les transformateurs sont principalement utilisés dans les systèmes électriques pour modifier les niveaux de tension, en augmentant ou en diminuant la tension selon les besoins. Les unités de contrôle à base de transformateurs présentent des avantages tels que la réduction du bruit et la facilité de contrôle dans des applications particulières. Le contrôle de la vitesse sans excitation électromagnétique dans les moteurs est un autre avantage significatif des unités de contrôle à base de transformateurs. Un variateur de vitesse de ventilation à transformateur offre un fonctionnement silencieux du moteur, un contrôle simple par paliers, une longue durée de vie et un prix raisonnable.
Où les variateurs de vitesse de ventilation à 5 paliers sont-ils typiquement utilisés et qu'est-ce qui les rend faciles à utiliser ?
Les variateurs de vitesse de ventilation à 5 paliers sont largement utilisés dans les cuisines industrielles, les entrepôts ou les environnements commerciaux. Ils sont souvent utilisés comme un contrôle simple pour réguler les hottes aspirantes ou les extracteurs d'air. La vitesse du ventilateur peut être augmentée depuis l'arrêt jusqu'à la vitesse maximale en 5 paliers. Une fois branché, ce variateur peut être utilisé immédiatement. Aucune configuration ou programmation n'est requise. Le contrôle de la vitesse des ventilateurs AC est extrêmement simple !
Quel est le principe de commande de ce variateur de vitesse de ventilation ?
Il s'agit d'un variateur de vitesse de ventilation pour moteur triphasé. Le commutateur rotatif intégré permet de choisir entre 5 vitesses. La tension du moteur et la vitesse du ventilateur sont réduites en 5 paliers grâce à la technologie des autotransformateurs. Par conséquent, ce variateur de vitesse convient uniquement aux moteurs AC régulables en tension. Il est préférable de contacter le fabricant du moteur si vous n'êtes pas certain que votre moteur puisse être régulé par la tension. La technologie utilisant des autotransformateurs est très fiable et durable. La technologie des autotransformateurs est très fiable et robuste. Elle génère une tension moteur de forme sinusoïdale parfaite. Cela se traduit par un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement spécial imprégné réduit le bruit électrique provenant des autotransformateurs.
Comment fonctionne la sortie non régulée et quelles sont ses applications courantes ?
La sortie non régulée du variateur de moteur est une sortie séparée qui devient active lorsque le moteur est en fonctionnement. Elle fonctionne de manière binaire, ce qui signifie qu'elle est soit Active/ON (230 Volts), soit Désactive/OFF (0 Volt). Cette sortie non régulée a généralement une intensité nominale maximale de 2 A.
Cette sortie non régulée peut être utilisée à diverses fins, telles que :
- Indicateur de fonctionnement : la sortie peut être connectée à un indicateur de fonctionnement externe, comme un voyant lumineux, pour indiquer visuellement quand le moteur est actif.
- Contrôle de registre : la sortie peut être utilisée pour contrôler un registre. Par exemple, lorsque le moteur fonctionne, le clapet du registre s'ouvre pour laisser passer le flux d'air, et lorsque le moteur s'arrête, le registre se ferme pour restreindre le flux d'air.
- Relais externe : la sortie peut être connectée à un relais externe, permettant au variateur de moteur de commuter ou de contrôler d'autres appareils ou circuits électriques.
- Contrôle de registre : la sortie peut être utilisée pour contrôler un registre. Par exemple, lorsque le moteur fonctionne, le clapet du registre s'ouvre pour laisser passer le flux d'air, et lorsque le moteur s'arrête, le registre se ferme pour restreindre le flux d'air.
- Relais externe : la sortie peut être connectée à un relais externe, permettant au variateur de moteur de commuter ou de contrôler d'autres appareils ou circuits électriques.
Pourquoi le commutateur rotatif possède-t-il une temporisation mécanique intégrée ?
Il est important de ne pas actionner le commutateur rotatif trop rapidement. Le commutateur possède une temporisation mécanique intégrée. Celle-ci est importante pour éviter la formation d'étincelles internes lors du changement de palier. Cela a un effet bénéfique sur la durée de vie de l'appareil. Lorsque le commutateur rotatif est tourné d'une position à une autre plus rapidement que la temporisation mécanique intégrée, l'appareil reste internement en position 0 (position d'arrêt).
Quelles sont les caractéristiques clés et les indices de protection du boîtier de l'appareil ?

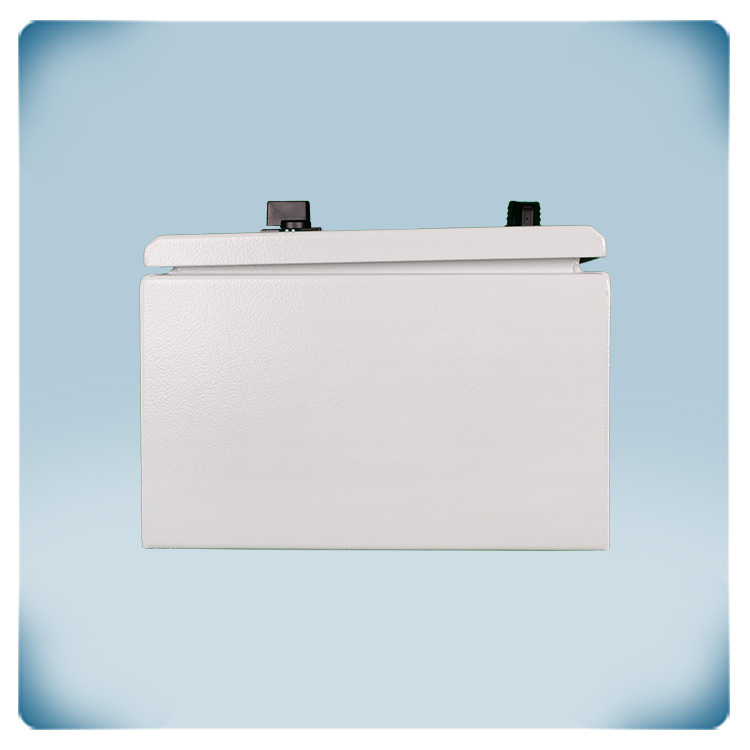

Les composants internes d'un boîtier sont protégés de divers facteurs externes tels que les débris, la poussière, l'eau et les impacts mécaniques. L'intégrité et la sécurité des éléments enfermés dépendent de la qualité des boîtiers. Les boîtiers en tôle d'acier de la série STR-4 sont conçus pour résister aux impacts mécaniques externes. Les chocs accidentels, les collisions et autres pressions physiques n'endommageront pas leur structure ni le contenu à l'intérieur.
Les boîtiers bénéficient d'un revêtement de peinture, qui sert de couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. La finition peinte aide à améliorer la durabilité et la prolongation de la durée de vie du boîtier. La certification EN 62208 garantit qu'ils sont conformes aux normes établies pour les boîtiers vides destinés aux ensembles d'appareillages à basse tension. L'indice de protection IP54 garantit un haut niveau de protection contre l'infiltration de poussière et d'eau, ils sont efficacement scellés contre les particules de poussière et peuvent résister aux projections d'eau de toutes directions, ce qui les rend adaptés aux environnements modérément difficiles.
