Variateur de vitesse à autotransformateur 5 A | CT
Description du produit

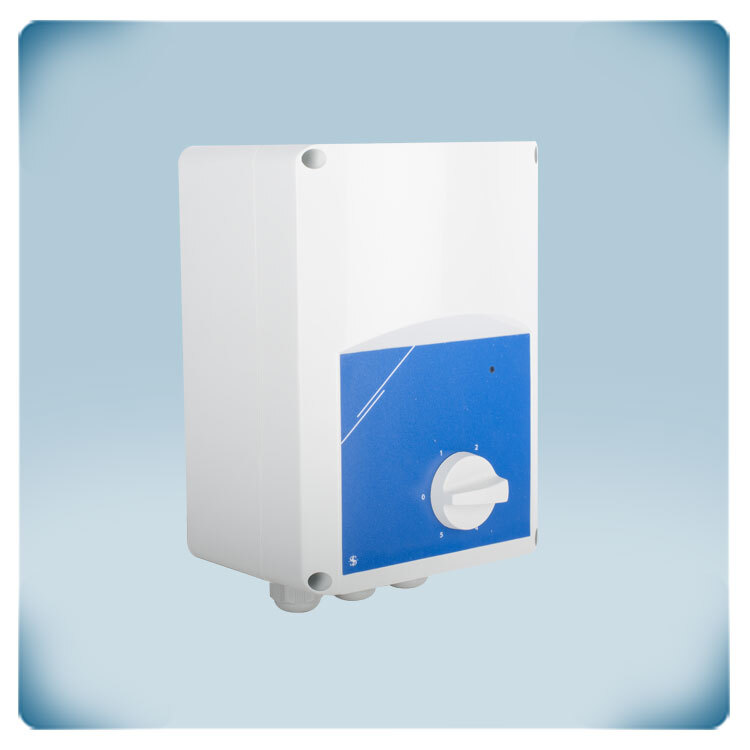

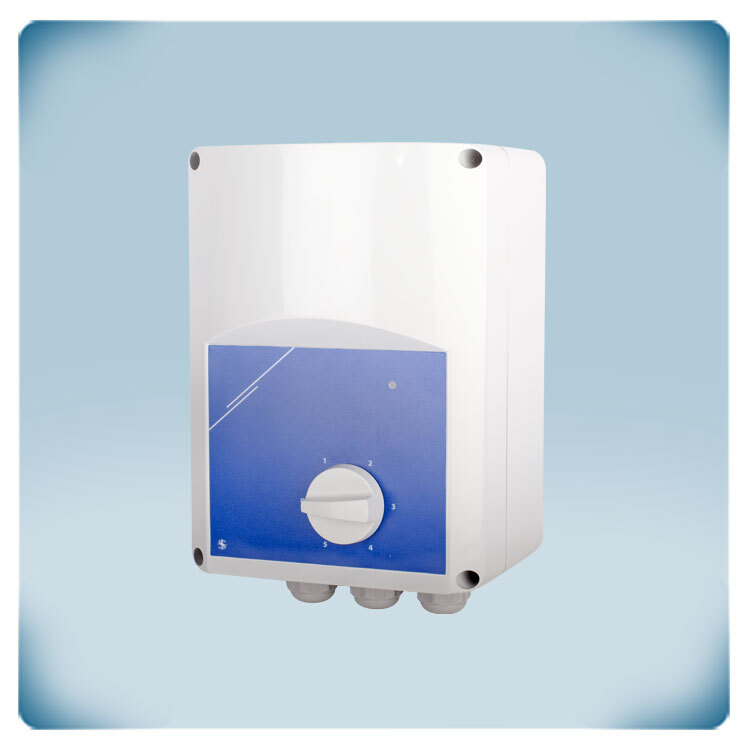

C'est un variateur de vitesse de ventilateur à transformateur à 5 étapes, destiné à des moteurs monophasés équipés d'un contact thermique ou CT. Le courant moteur maximal (combiné) est de 5 A. La vitesse du ventilateur peut être ajustée à l'aide du commutateur rotatif intégré sur le capot avant.
La fonction de surveillance CT éteint le moteur en cas de surchauffe. La vitesse du ventilateur est régulée en 5 étapes par la réduction de la tension moteur. La tension de sortie avec une forme sinusoïdale parfaite assure un fonctionnement silencieux du moteur.

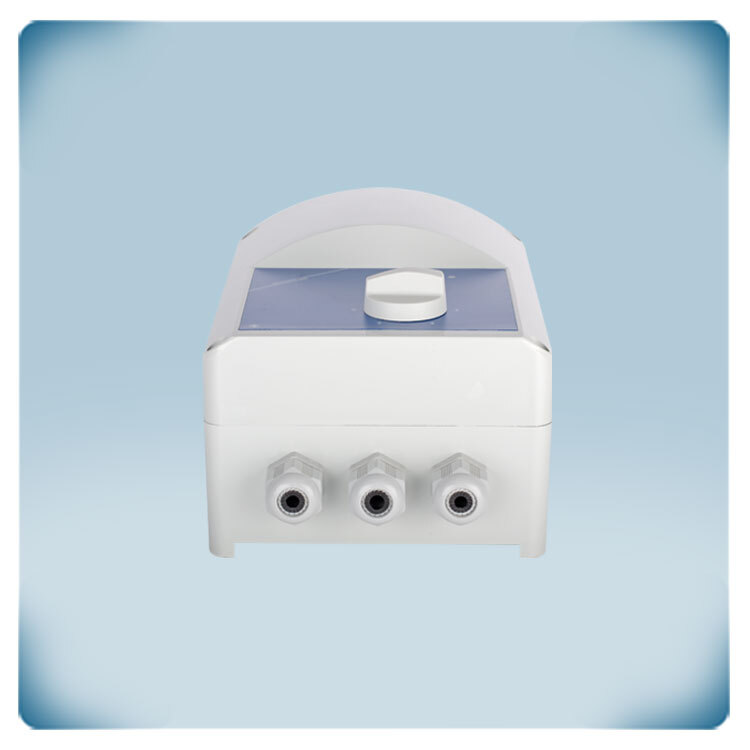

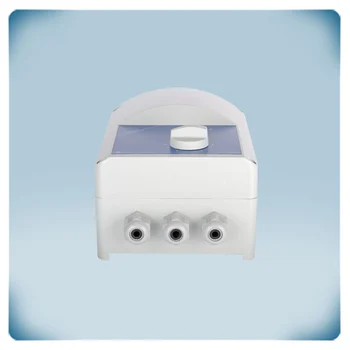

Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre la saleté, la poussière et l'humidité.
Spécifications et descriptions supplémentaires
Pourquoi un variateur de vitesse de ventilateur à transformateur ?
Les variateurs de vitesse de ventilateur à transformateur offrent un large éventail d'avantages, ce qui en fait une solution de choix pour le contrôle de la vitesse. Ces variateurs sont reconnus pour leur robustesse, leur nature conviviale, leur efficacité et leur prix abordable. Un autre avantage significatif de l'utilisation des unités de contrôle à transformateur, c'est leur capacité à fournir un contrôle de la vitesse sans dépendre de l'excitation électromagnétique dans les moteurs. Cette caractéristique les rend particulièrement adaptés aux environnements où la sensibilité au bruit est une préoccupation. Ce que vous obtenez avec un variateur de vitesse de ventilateur à transformateur, c'est bien un fonctionnement silencieux du moteur, un contrôle simple par étapes et un variateur avec une longue durée de vie à un prix raisonnable !
Quel est le domaine d'utilisation ?
Les variateurs de vitesse de ventilateur à 5 étapes sont largement utilisés dans différents environnements industriels, tels que les cuisines, les entrepôts et d'autres environnements industriels. On pourrait bien les déterminer comme un mode pratique et simple pour contrôler les hottes d'extraction ou les ventilateurs d'extraction. Ces variateurs permettent aux utilisateurs d'ajuster la vitesse du ventilateur en cinq étapes distinctes, tout en permettant une régulation efficace du débit d'air.
Une application notable de ces variateurs, c'est la gestion des hottes d'extraction, essentielles pour éliminer la fumée, les vapeurs et les odeurs des cuisines ou autres zones où la cuisson a lieu. Tout de même, ils sont très utilisés dans le contrôle des ventilateurs d'extraction, qui aident à ventiler les espaces clos dans les milieux industriels.
Le fonctionnement de ces variateurs est sans tracas. Dès le raccordement, ils peuvent être immédiatement utilisés sans nécessiter de configuration ou de programmation. Cette fonctionnalité « plug-and-play » garantit que les utilisateurs peuvent intégrer rapidement le variateur à leurs systèmes et commencer à réguler la vitesse du ventilateur.

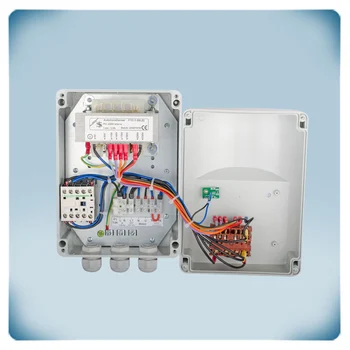

De plus, il est bien possible de modifier les 5 tensions de sortie très facilement, en changeant le câblage interne. Les tensions de sortie connectées en usine sont 110, 140, 170, 190 et 230 VAC, cependant, la version du produit comporte 80 VAC, qui peut être connectée en déconnectant n'importe laquelle des 5 autres étapes.
Les vitesses du moteur sont sélectionnées via le commutateur rotatif intégré. Un contrôle de vitesse des ventilateurs AC simplifié !
Quelle est l'application typique ?
Cette série est conçu afin de contrôler les ventilateurs AC en réduisant la tension du moteur. Les ventilateurs AC fonctionnent avec un courant alternatif et convertissent le courant alternatif en puissance mécanique. Par conséquent, ils conviennent uniquement aux moteurs à tension contrôlable. Plusieurs moteurs peuvent être connectés au variateur tant que la limite de courant n'est pas dépassée. Dans ce cas, tous les moteurs fonctionnent à la même vitesse. Si vous n'êtes pas sûr du type de votre moteur, il est fort recommandable de lire attentivement sa documentation d'accompagnement ou de contacter le fabricant du moteur.
Quels sont les avantages clés ?
Les variateurs de vitesse à transformateur de Sentera disposent de plusieurs avantages supplémentaires, qui améliorent leur fonctionnement et la protection de votre installation. De fait, on pourrait bien noter les suivantes :
La protection thermique moteur
Ce variateur de vitesse de ventilateur peut surveiller les contacts thermiques moteur (CT ou contacts thermiques mesurant la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance CT désactive le moteur pour éviter d'endommager le moteur. Si le moteur n'est pas équipé de contacts CT, il faut shunter les deux bornes CT du variateur STRS1 pour simuler une température normale du moteur.
Le sélecteur rotatif avec temporisation mécanique intégrée
Il est important de ne pas actionner le commutateur rotatif trop rapidement. Le sélecteur dispose d'une temporisation mécanique intégrée. Ce qui, à son tour, est très important pour pouvoir éviter les étincelles internes lors du changement de position. Cela a un effet positif sur la durée de vie de l'appareil. Lorsque le commutateur rotatif est tourné d'une position plus rapidement que la temporisation mécanique intégrée, l'appareil reste en interne à la position 0 (position d'arrêt, ou bien OFF).
Le boîtier robuste

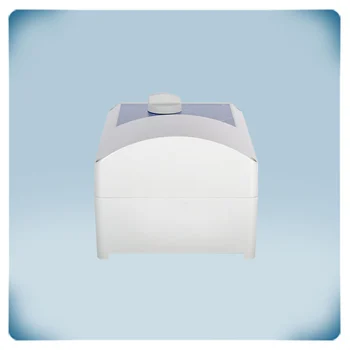

Assurez-vous que le variateur de vitesse du ventilateur peut refroidir suffisamment. La meilleure option est de l'installer dans un endroit tempéré, par préférence loin de la lumière directe du soleil. Le boîtier est conçu et fabriqué en interne. Pour sa fabrication on utilise du plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre la pénétration de la poussière et de l'eau. Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur.
