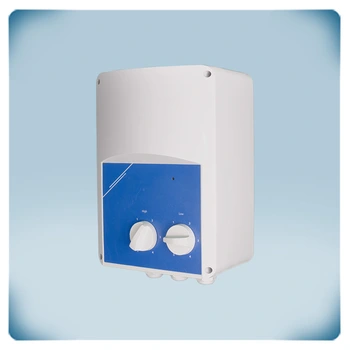

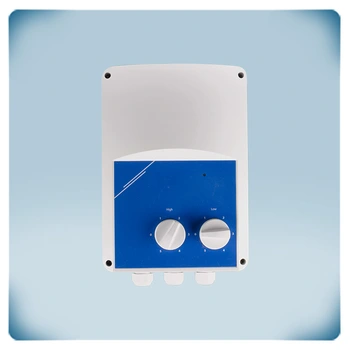

Variateur de vitesse à autotransformateur 5 A | bi-horaire
Description du produit
Variateur à deux vitesses pour moteurs monophasés. Le courant moteur maximum (total) est de 5 A.

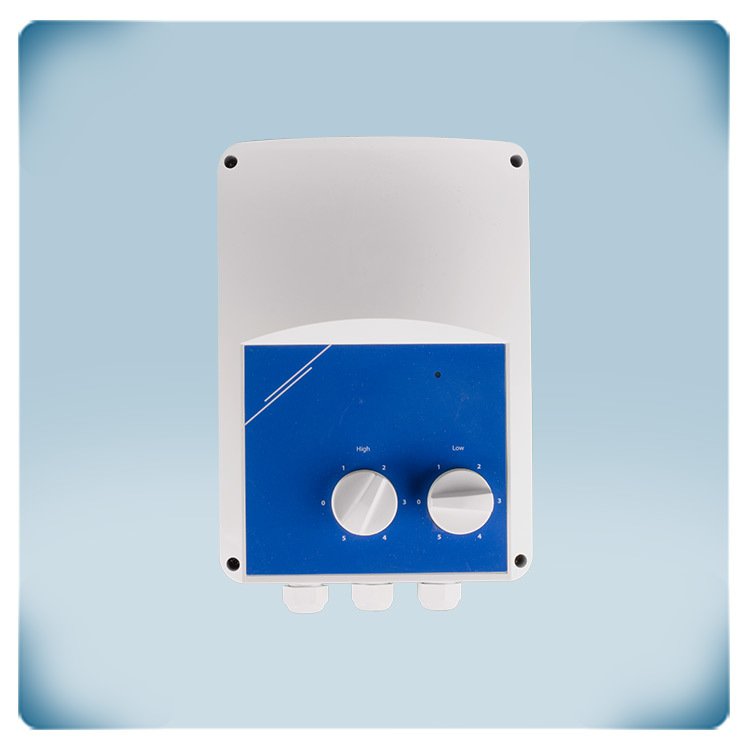

Le variateur dispose de deux commutateurs à 5 positions indépendants pour pouvoir sélectionner deux vitesses de ventilateur optimales. La commutation entre les deux vitesses sélectionnées est possible via une entrée numérique. Une sortie non régulée peut être utilisée afin d'indiquer le fonctionnement normal du moteur. La vitesse du ventilateur est régulée par la réduction de la tension moteur via un autotransformateur.
Cette technologie produit une tension de sortie parfaitement sinusoïdale et assure un fonctionnement silencieux du moteur.

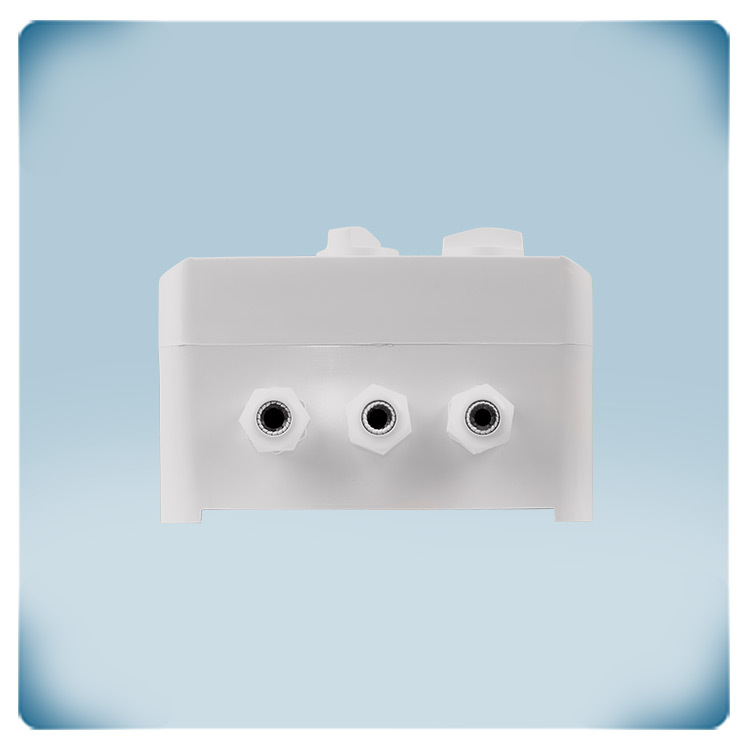

Le boîtier permet un montage en surface et bénéficie d'un indice de protection IP54 contre l'entrée de saletés, de poussière et d'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour les variateurs à transformateur de Sentera ?
La série SC2-1 de Sentera est une solution simplifiée de contrôle de la vitesse des ventilateurs, permettant de régler deux vitesses optimales via les boutons intégrés sur son boîtier. Cette fonction peut être utilisée pour sélectionner différentes températures de jour et de nuit. De cette manière, en plus d'une ventilation plus confortable, des économies d'énergie considérables peuvent être réalisées.
Quelle est la technologie ?

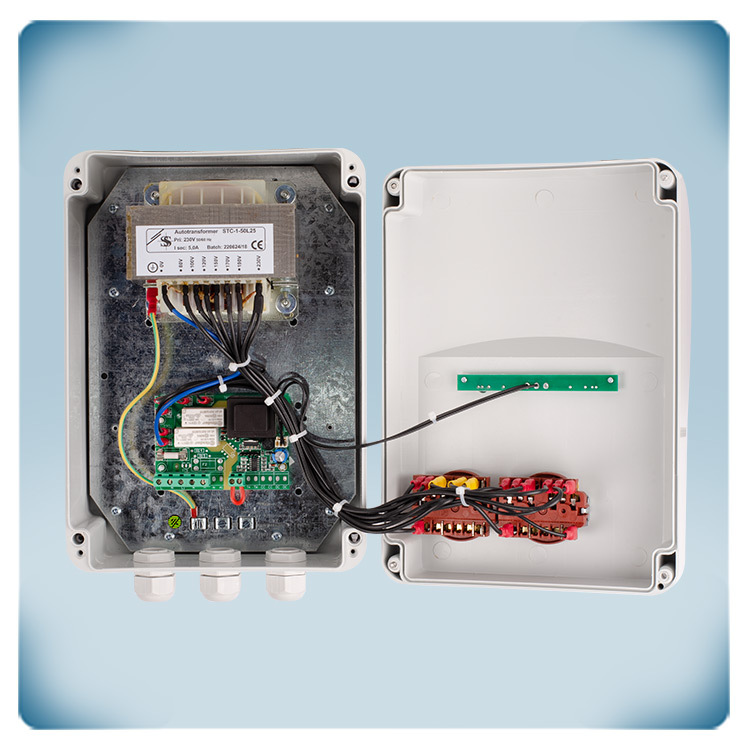

La technologie utilisée est basée sur des autotransformateurs. L'autotransformateur lui-même représente un type de transformateur électrique qui possède un seul enroulement avec une ou plusieurs prises le long de sa longueur. Il est utilisé pour élever ou abaisser la tension dans un circuit électrique.
Voici comment fonctionne un autotransformateur :
- Enroulement unique : L'autotransformateur possède une seule bobine de fil enroulée sur un noyau de fer laminé. Une extrémité de l'enroulement est la borne d'entrée, l'autre extrémité, c'est bien la borne de sortie.
- Prises : Sur le long de l'enroulement, il y a plusieurs prises, qui sont des points de connexion sur la bobine. Ces prises permettent de sélectionner différents rapports de tension en fonction de l'application spécifique.
- Transformation de tension : Lorsqu'une tension d'entrée est appliquée à l'enroulement, la tension à la borne de sortie dépend de la prise utilisée. En sélectionnant différentes prises, la tension peut être augmentée ou bien diminuée par rapport à la tension d'entrée.
- Avantages : Les autotransformateurs sont plus efficaces et plus rentables que les transformateurs ordinaires pour la transformation de tension, comme ils utilisent moins d'enroulements et moins de cuivre. Ce qui à son tour les rend plus petits, plus légers et moins coûteux pour un même rapport de transformation.
- Régulation de tension : Les autotransformateurs sont également utilisés pour la régulation de tension. En ajustant la position de la prise, la tension de sortie peut être régulée afin de compenser les fluctuations de tension de l'alimentation électrique.
- Applications : Les autotransformateurs trouvent des applications dans divers secteurs, tels que le transport et la distribution d'énergie, le démarrage de moteurs et la régulation de tension.
Quelles sont les caractéristiques supplémentaires ?
Les variateurs de la série SC2-1 offrent plusieurs fonctionnalités avancées étant conçues pour pouvoir optimiser le confort d'utilisation et faciliter l'intégration de composants auxiliaires.
- Vitesse du moteur : Ce variateur permet de sélectionner deux vitesses moteur optimales, généralement pour un contrôle jour et nuit ou pour différentes conditions de fonctionnement. Ces vitesses peuvent être commutées à l'aide d'un contact inverseur externe, tel qu'un thermostat externe ou une minuterie/horloge. Cela permet de faire des économies d'énergie et d'augmenter le confort en ajustant la vitesse du moteur en fonction des besoins spécifiques.
- Indication lumineuse : Le boîtier du variateur comporte un voyant lumineux qui s'allume lorsque le variateur à transformateur est en fonctionnement. Cela donne une indication visuelle de son état et aide à observer sa fonctionnalité.
- Sortie non régulée : Tous les variateurs à transformateur de Sentera sont équipés d'une sortie non régulée qui fournit une tension constante de 230 VCA lorsque le moteur est en fonctionnement. Une sortie non régulée fait référence à une alimentation électrique ou à une source de tension qui ne possède pas de régulation intégrée pour maintenir une tension de sortie stable malgré les fluctuations de la tension d'entrée ou des conditions de charge. En revanche, une sortie régulée fournit une tension constante quelles que soient les variations de l'entrée ou de la charge.
Pourquoi le boîtier est-il durable ?

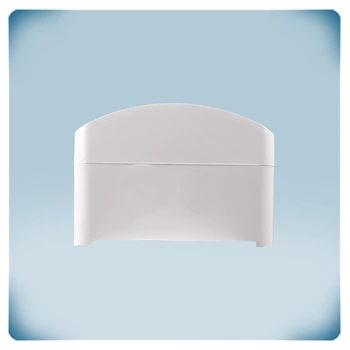

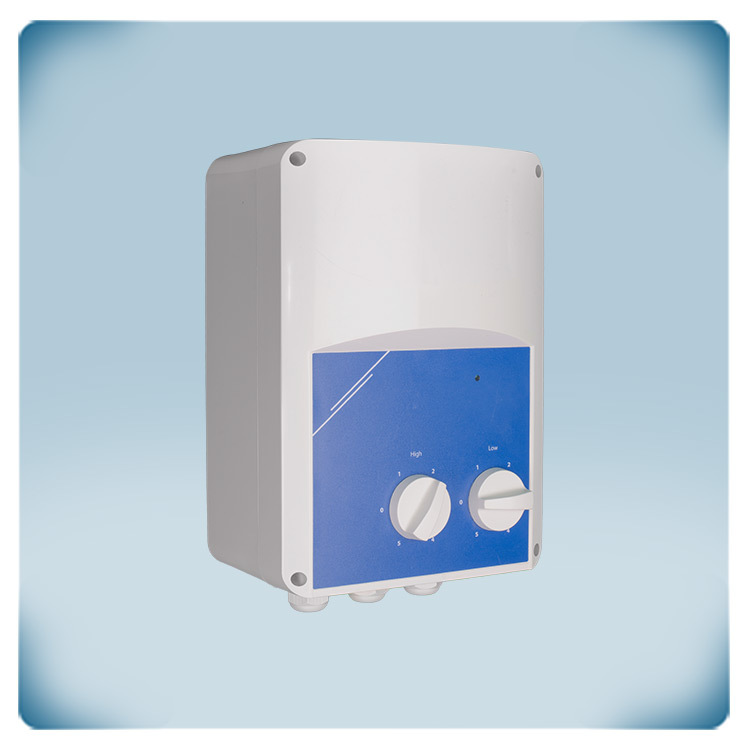

Les boîtiers jouent un rôle très important dans la protection des composants internes ou du contenu contre divers facteurs externes tels que les débris, la poussière, l'eau et les impacts mécaniques. Leur qualité fait toute la différence, c'est pourquoi on les fabrique nous-mêmes. Le boîtier de la série SC2-1 est fabriqué à partir d'un matériau spécifique appelé r-ABS (Acrylonitrile Butadiène Styrène renforcé) avec un classement ignifuge VO selon la norme UL94. Ce matériau est résistant au feu et le boîtier est conçu pour une installation en surface. Le matériau r-ABS est renforcé pour offrir des propriétés mécaniques améliorées, tout en garantissant une sécurité incendie accrue et une inflammabilité réduite. L'indice de protection est IP54.
