Variateur de vitesse à autotransformateur 5 A | bi-horaire | CT
Description du produit
Variateur à deux vitesses pour moteurs monophasés avec contact thermique (TC). Le courant moteur maximal (total) est de 5 A. Le variateur dispose de deux commutateurs indépendants à 5 positions pour sélectionner les deux vitesses de ventilateur optimales. Lorsque le moteur est actif, les deux vitesses peuvent être commutées via une entrée à contact sec.
La fonction de surveillance TK arrête le moteur en cas de surchauffe. Le moteur redémarre automatiquement après une défaillance de courant. Des sorties d'alarme et non régulées peuvent être utilisées pour pouvoir contrôler des dispositifs externes afin d'émettre des avertissements ou de vérifier le fonctionnement normal. La vitesse du ventilateur est contrôlée en réduisant la tension du moteur via un autotransformateur. Cette technologie permet d'obtenir une tension de sortie parfaitement sinusoïdale et garantit un fonctionnement silencieux du moteur.

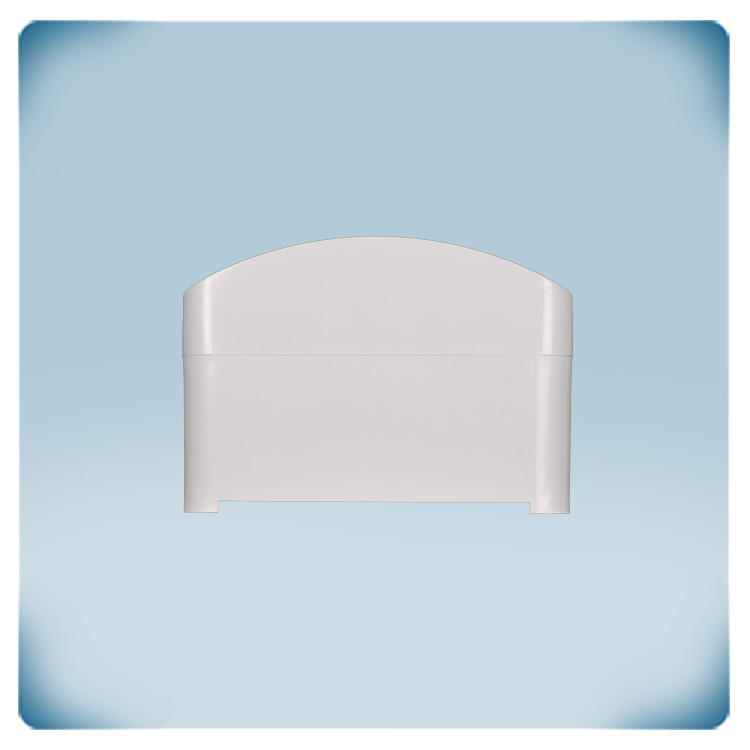

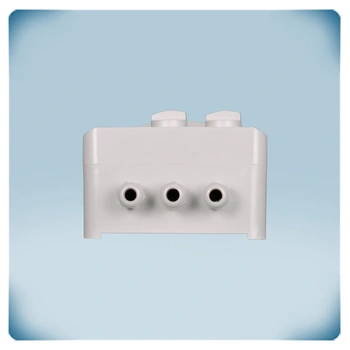

Le boîtier peut être monté en surface et bénéficie d'un indice de protection IP54 contre la saleté, la poussière et l'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour un variateur de la série SC2A1 ?
La série SC2A1 de Sentera est une solution simplifiée de contrôle de la vitesse des ventilateurs, offrant deux réglages de vitesse optimaux via les boutons intégrés sur son boîtier. Ces fonctionnalités peuvent être utilisées pour sélectionner différentes températures de jour et de nuit. De cette manière, en plus d'une ventilation plus confortable, des économies d'énergie considérables peuvent être réalisées.
Quelle est la technologie ?
Les variateurs de vitesse de ventilateur à autotransformateur régulent la vitesse des moteurs AC réglables en 5 étapes. Les variateurs de vitesse basés sur des autotransformateurs offrent une large gamme d'avantages, ce qui en fait un choix privilégié pour les solutions de contrôle de vitesse. Les variateurs à autotransformateur sont reconnus pour leur durabilité et leur capacité à résister à des conditions difficiles. De plus, ils sont faciles à installer et à utiliser. Ils assurent un contrôle simple par étapes, permettant aux utilisateurs d'ajuster la vitesse des moteurs à tension alternative selon leurs besoins. Ils sont dignes de leur efficacité énergétique. En réduisant la tension du moteur, ils aident à optimiser la consommation électrique et à minimiser le gaspillage d'énergie. Par rapport à des solutions de contrôle de vitesse plus complexes, les variateurs à autotransformateur offrent une option rentable pour réguler la vitesse du moteur. Comme les variateurs à autotransformateur ne reposent pas sur l'excitation électromagnétique dans les moteurs, ils aident à minimiser la génération de bruit pendant le fonctionnement. Cela les rend particulièrement adaptés aux environnements sensibles au bruit où un fonctionnement silencieux est souhaité. De plus, ils sont durables, ce qui se traduit par une durée de vie prolongée. Avec un entretien approprié, ils peuvent fournir un contrôle de vitesse fiable pendant une longue période.
Quelles sont les caractéristiques spéciales ?
La série permet la sélection de deux vitesses de moteur optimales, généralement pour un contrôle jour et nuit ou différentes conditions de fonctionnement. Ces vitesses peuvent être commutées en utilisant l'entrée à contact sec pour connecter un thermostat ou une minuterie/horloge. Cela permet de réaliser des économies d'énergie et d'accroître le confort en ajustant la vitesse du moteur en fonction des besoins spécifiques.
Indicateurs lumineux
Le boîtier de l'unité dispose de deux voyants lumineux : un vert qui s'allume lorsque le ventilateur à autotransformateur est en fonctionnement et un rouge qui indique que la protection TK a été activée. Cela fournit une indication visuelle de son état et aide à surveiller son bon fonctionnement.
Surveillance de la protection thermique du moteur

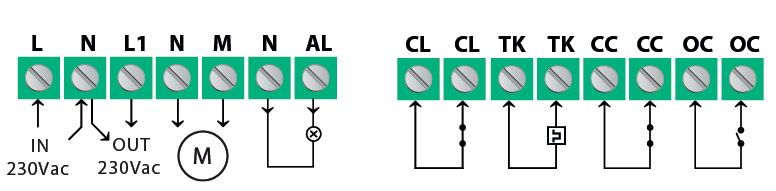

La série dispose d'une entrée (TK) qui peut être connectée si votre moteur est équipé d'une protection thermique, sinon celle-ci doit être shuntée.
Sortie d'alarme
La sortie d'alarme (230 VAC) est activée lorsque des problèmes de moteur surviennent. Elle peut être utilisée pour générer des alertes, par exemple, en cas de surchauffe du moteur, la sortie d'alarme est activée. La fonction de surveillance TK désactivera le moteur pour éviter d'autres dommages. La sortie d'alarme peut contrôler un voyant d'avertissement.
Entrées normalement ouvertes et normalement fermées
Via ces deux entrées, le moteur peut être activé ou désactivé à distance. Une entrée normalement ouverte (OC) et une entrée normalement fermée (CC) sont disponibles. À titre d'exemple, via un interrupteur à distance connecté à l'entrée normalement ouverte, le moteur peut être activé ou désactivé. Un détecteur de fumée est connecté à l'entrée normalement fermée. Si une alerte de fumée survient, le moteur sera désactivé quel que soit l'état de l'autre entrée.
Sortie non régulée
Une sortie non régulée désigne une alimentation électrique ou une source de tension qui ne possède pas de régulation intégrée pour maintenir une tension de sortie stable malgré les fluctuations de la tension d'entrée ou des conditions de charge. En revanche, une sortie régulée fournit une tension constante quelles que soient les variations de l'entrée ou de la charge. En standard, les variateurs de vitesse de ventilateur à autotransformateur de Sentera disposent d'une sortie non régulée avec un courant maximal de 2 A.
Pourquoi on dit que le boîtier est durable ?
Les boîtiers jouent un rôle essentiel dans la protection de l’électronique contre divers facteurs externes tels que les débris, la poussière, l’eau et les chocs mécaniques. Leur qualité fait une réelle différence, c’est pourquoi chez Sentera on les fabrique nous-mêmes. La série SC2A1 est équipée d’un boîtier en r-ABS (Acrylonitrile Butadiène Styrène renforcé) avec une classification V0 en matière de résistance au feu selon la norme UL94. Ce matériau est résistant au feu et le boîtier est conçu pour une installation en surface. Le r-ABS est renforcé pour offrir des propriétés mécaniques améliorées, tout en garantissant une sécurité incendie accrue et une inflammabilité réduite. La classe de protection est IP54.
Les boîtiers jouent un rôle essentiel dans la protection de l’électronique contre divers facteurs externes tels que les débris, la poussière, l’eau et les chocs mécaniques. Leur qualité fait une réelle différence, c’est pourquoi chez Sentera on les fabrique nous-mêmes. La série SC2A1 est équipée d’un boîtier en r-ABS (Acrylonitrile Butadiène Styrène renforcé) avec une classification V0 en matière de résistance au feu selon la norme UL94. Ce matériau est résistant au feu et le boîtier est conçu pour une installation en surface. Le r-ABS est renforcé pour offrir des propriétés mécaniques améliorées, tout en garantissant une sécurité incendie accrue et une inflammabilité réduite. La classe de protection est IP54.
