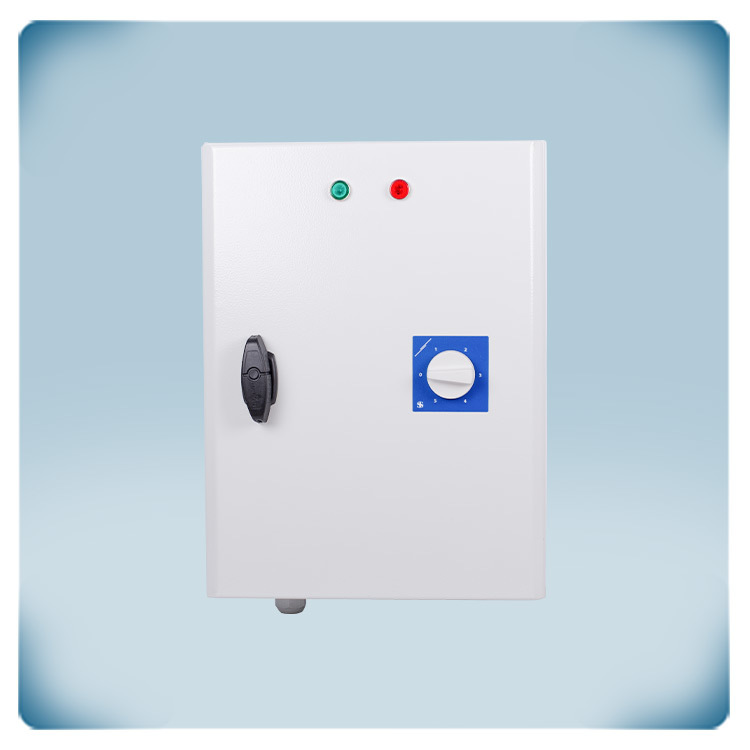

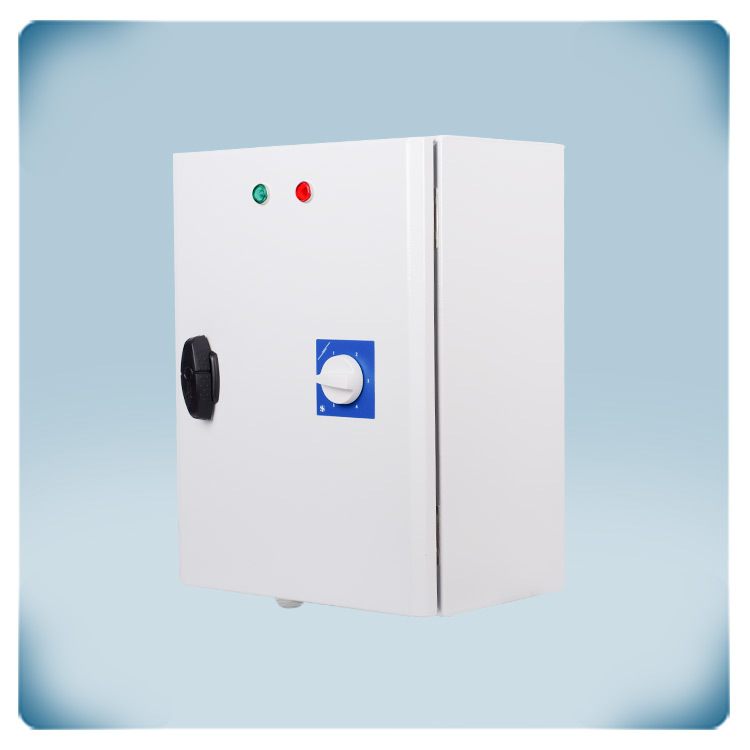

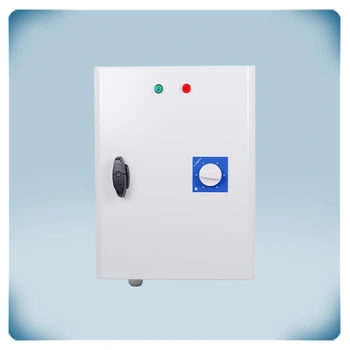

Variateur de vitesse à autotransformateur 4 A | Marche-Arrêt | CT
Description du produit
Conçu pour les moteurs triphasés 400 VCA avec contacts thermiques et un courant maximal de 4 A, ce variateur dispose d'un commutateur rotatif à 5 positions pour le réglage de la vitesse et prend également en charge le contrôle à distance.
Pour la sécurité, il inclut une surveillance TK pour la surchauffe et un redémarrage automatique après une coupure de courant. Il est équipé d'une sortie d'alarme et d'une sortie non régulée. Utilisant la technologie des autotransformateurs pour un fonctionnement silencieux et un faible bruit électrique, le variateur est logé dans un boîtier d'indice de protection IP54 adapté au montage en surface.
Spécifications et descriptions supplémentaires
Comment le variateur règle-t-il la vitesse du ventilateur et assure-t-il la protection ?
Ce variateur de vitesse de ventilateur est doté d'un commutateur rotatif à cinq positions, chacune correspondant à une vitesse de ventilateur différente. La technologie employée dans ce variateur utilise des autotransformateurs pour réduire la vitesse du ventilateur et la tension du moteur en cinq étapes progressives. Les tensions de sortie disponibles dans la série sont 130, 180, 230, 300 et 400 VCA. De plus, il est équipé de contacts TK pour la protection thermique du moteur et de contacts Marche/Arrêt (NF – fermé / NO – ouvert) pour le démarrage et l'arrêt externe ou à distance.
Quels sont les avantages d'utiliser la technologie des autotransformateurs ?
La technologie des autotransformateurs employée dans ce variateur est réputée pour sa fiabilité et sa robustesse. Elle génère une tension moteur avec une forme sinusoïdale parfaite, garantissant un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Tout bruit électrique résiduel généré par les autotransformateurs est filtré efficacement par une imprégnation spéciale.
Quelles sont les exigences appropriées de câblage et de compatibilité du moteur ?
Ce variateur de vitesse de ventilateur convient uniquement aux moteurs triphasés contrôlables en tension. Si vous n'êtes pas certain que votre moteur accepte le contrôle de tension, il est conseillé de contacter le fabricant du moteur. Lors du câblage d'un moteur de ventilateur triphasé, des directives spécifiques doivent être suivies pour garantir des connexions correctes et un fonctionnement sûr. Le variateur est généralement alimenté via les bornes R, S et T, tandis que les fils du moteur sont étiquetés U, V et W pour les trois phases. La tension du moteur doit correspondre à la tension d'alimentation électrique disponible, et le moteur peut devoir être câblé en configuration triangle (Δ) ou en configuration étoile (Y), comme indiqué sur la plaque signalétique du moteur ou la documentation du fabricant. Respectez toujours les directives de mise à la terre spécifiées par les codes électriques locaux.
Quelles options de contrôle supplémentaires sont disponibles via les entrées additionnelles ?
La série STRA4 introduit des options de contrôle supplémentaires grâce à des entrées additionnelles. Ces entrées permettent l'activation ou la désactivation à distance du moteur. Par exemple, vous pouvez connecter une alarme de fumée à l'entrée. En cas d'alarme de fumée, le moteur est désactivé, priorisant cet état sur celui des autres entrées. Cette fonction est particulièrement utile dans les environnements où la propagation de gaz de fumée toxiques à travers le système de ventilation doit être ralentie. De plus, vous pouvez connecter un contact de porte pour contrôler un rideau d'air. Lorsque la porte s'ouvre, le contact déclenche le rideau d'air via l'entrée du variateur STRA4. Le rideau d'air fonctionnera alors à une vitesse fixe.
Comment la fonction de protection thermique (TK) du moteur fonctionne-t-elle ?
Ce variateur de vitesse de ventilateur offre le même contrôle de vitesse que la série standard STR-4, mais avec plus d'options. L'une d'entre elles est la surveillance des contacts thermiques du moteur ou contacts TK. Ces contacts surveillent la température à l'intérieur des bobinages du moteur. Grâce aux contacts TK, le moteur est désactivé s'il surchauffe, ce qui évite d'endommager le moteur et active la sortie d'alarme. Cette sortie d'alarme peut être utilisée pour connecter un module d'alarme externe, tel qu'un avertisseur sonore ou un voyant. Si votre moteur n'a pas de contacts TK, vous devez shunter les deux bornes TK du variateur pour simuler une température moteur normale.
Comment la fonction de réinitialisation automatique gère-t-elle les coupures de courant ?
La série STRA4 inclut une fonction de réinitialisation automatique en cas de coupure de courant. Lorsque le courant est rétabli après une panne, le moteur connecté redémarre automatiquement. Il s'agit d'une caractéristique pratique qui permet de gagner du temps, en particulier dans les applications où le fonctionnement continu du moteur est essentiel sans intervention humaine en cas d'interruption de l'alimentation. Cette fonction est particulièrement précieuse dans les systèmes de ventilation, garantissant une vitesse de ventilation constante pour une circulation et un contrôle appropriés de l'air.
Quel est l'objectif de la sortie non régulée ?
La sortie non régulée fournit une tension de sortie fixe de 230 VCA lorsque le moteur est activé. Cette sortie est soit activée (230 Volts), soit désactivée (0 Volt) et ne peut être ni ajustée ni régulée. Elle possède un courant nominal maximal de 2 A. Cette sortie non régulée permet le fonctionnement simultané d'autres dispositifs ou équipements qui doivent fonctionner en coordination avec le ventilateur. Par exemple, vous pouvez connecter un voyant lumineux à cette sortie pour fournir une indication visuelle lorsque le ventilateur est en fonctionnement. Si vous avez des conduits d'air équipés de clapets de fermeture qui doivent être ouverts ou fermés lorsque le ventilateur est activé, il est possible d'utiliser cette sortie pour contrôler leur actionnement.
Quelles sont les caractéristiques clés et les directives d'installation pour le boîtier du variateur ?

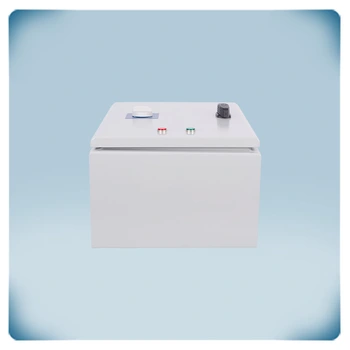

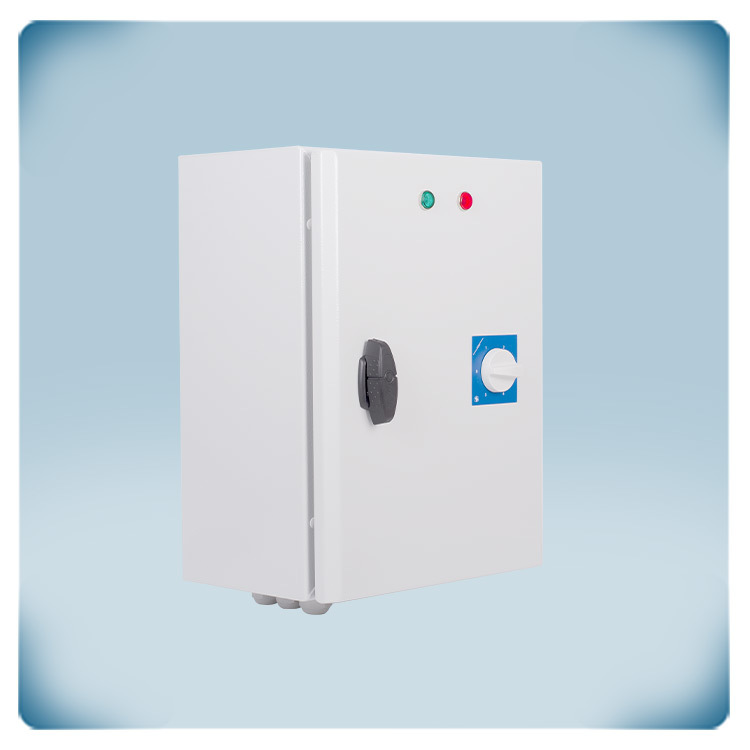

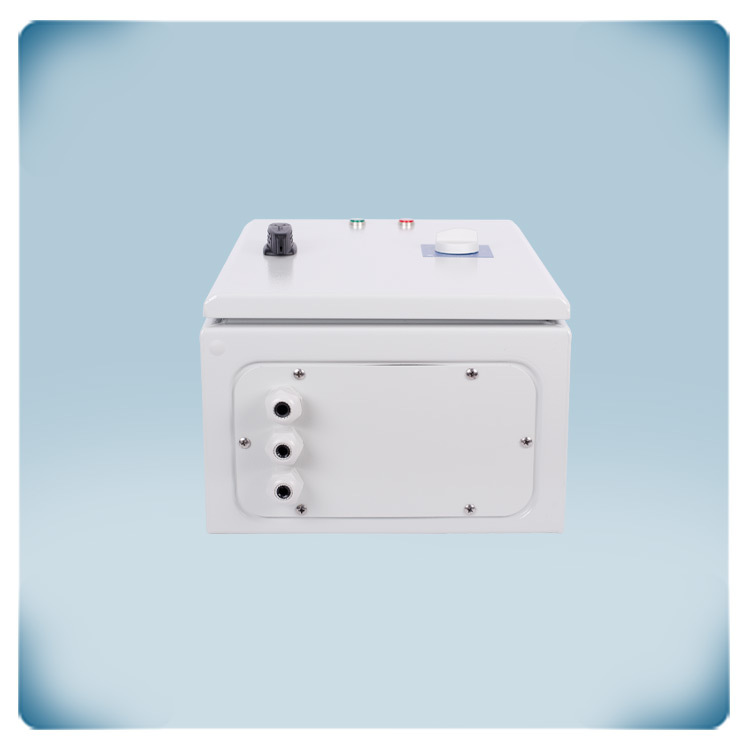

Le boîtier de ce variateur est fabriqué en acier de haute qualité, offrant robustesse et une excellente protection contre les impacts. Il est classé avec un niveau de protection IP54, protégeant efficacement contre la pénétration de poussière et d'eau. Ce variateur de vitesse de ventilateur est conçu pour une installation intérieure sur des murs ou des panneaux. Pour garantir un refroidissement et des performances optimaux :
- Sélectionnez un lieu d'installation frais.
- Évitez la lumière directe du soleil et les zones à haute température.
- Utilisez le variateur exclusivement pour des applications intérieures.
